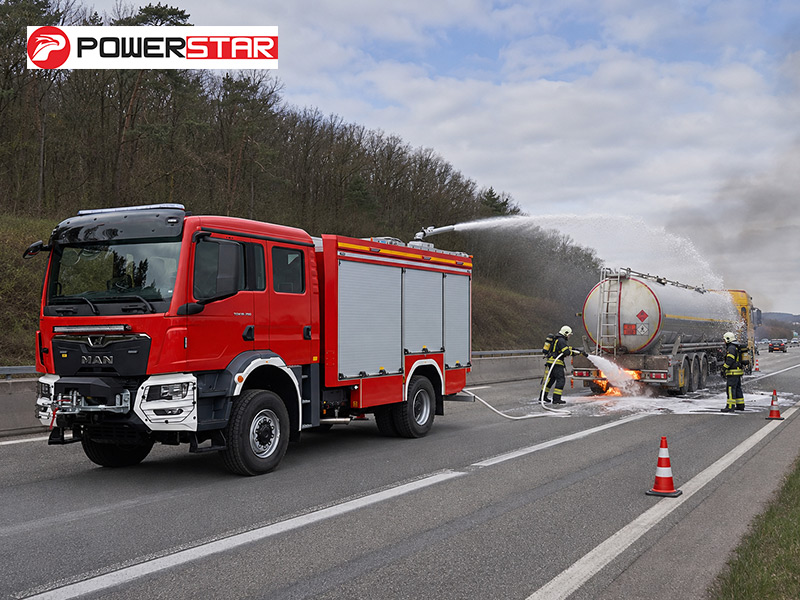

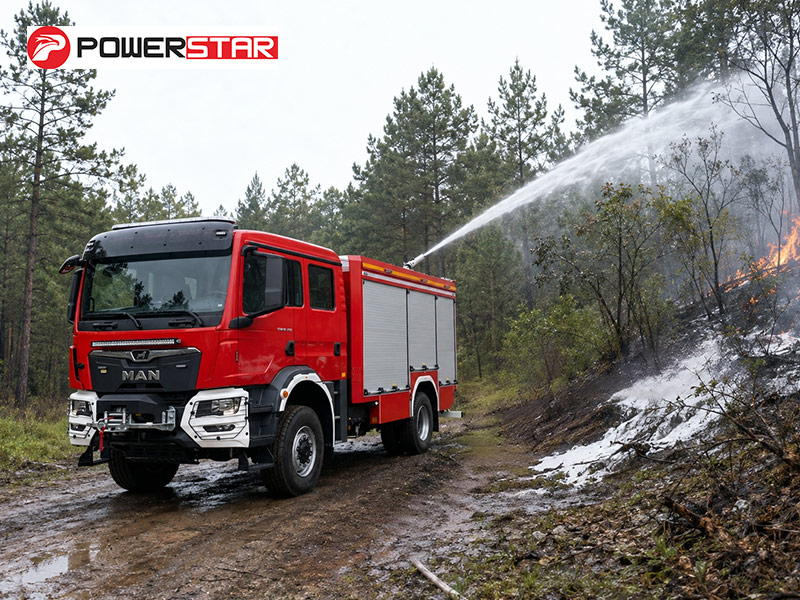

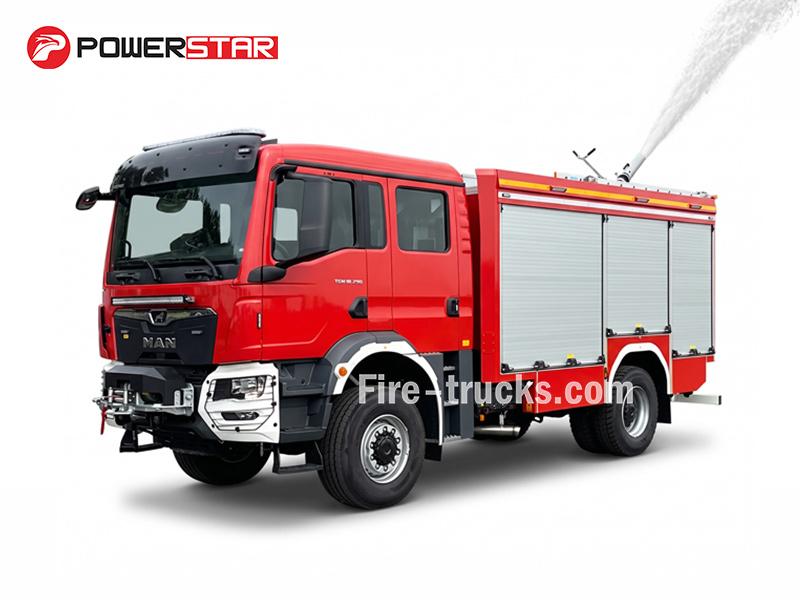

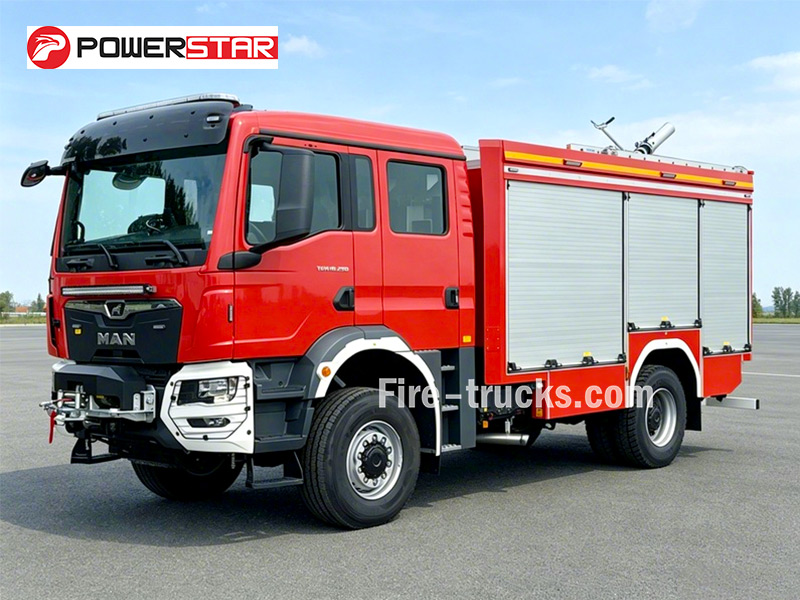

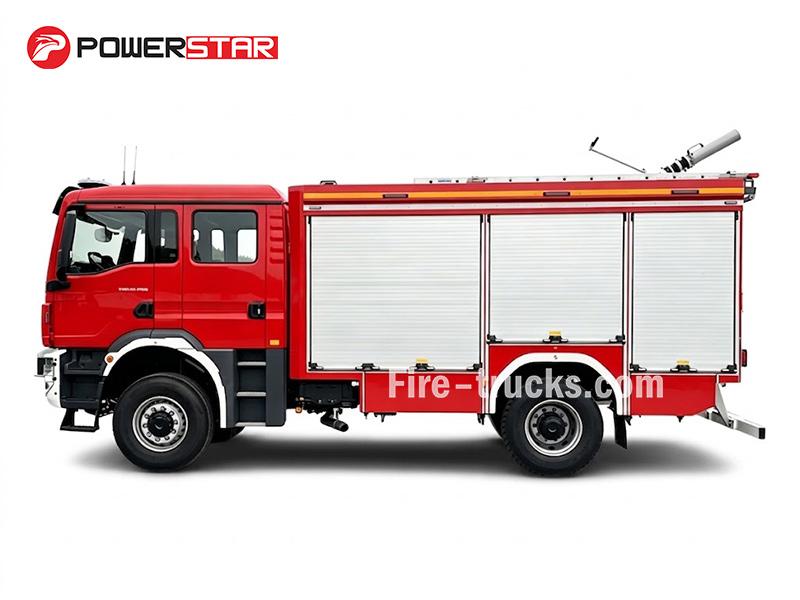

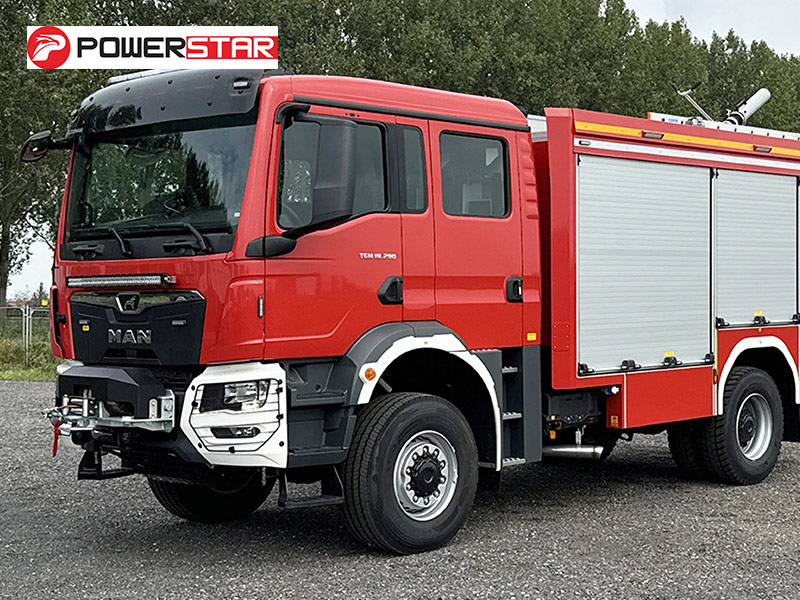

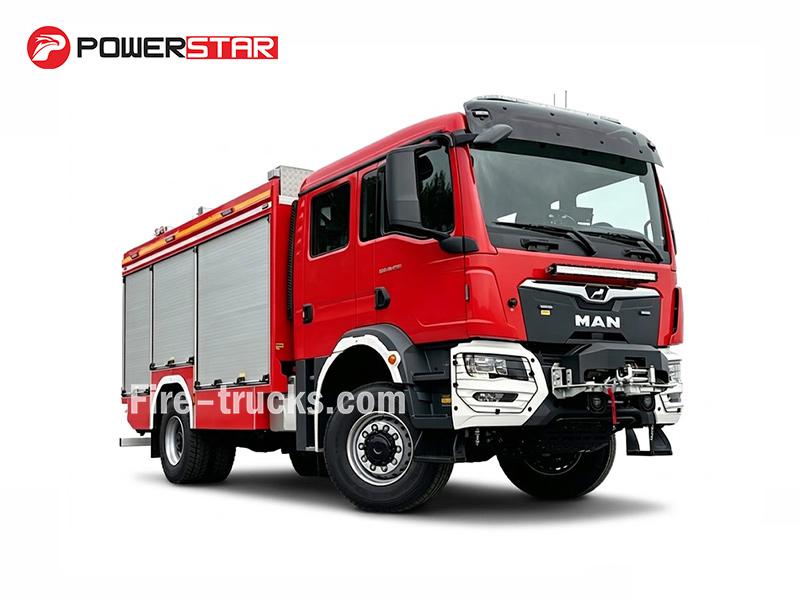

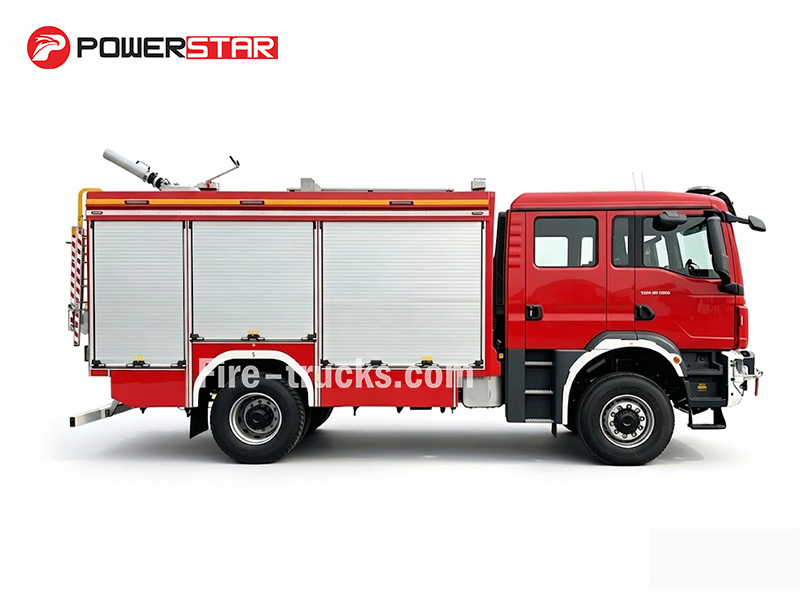

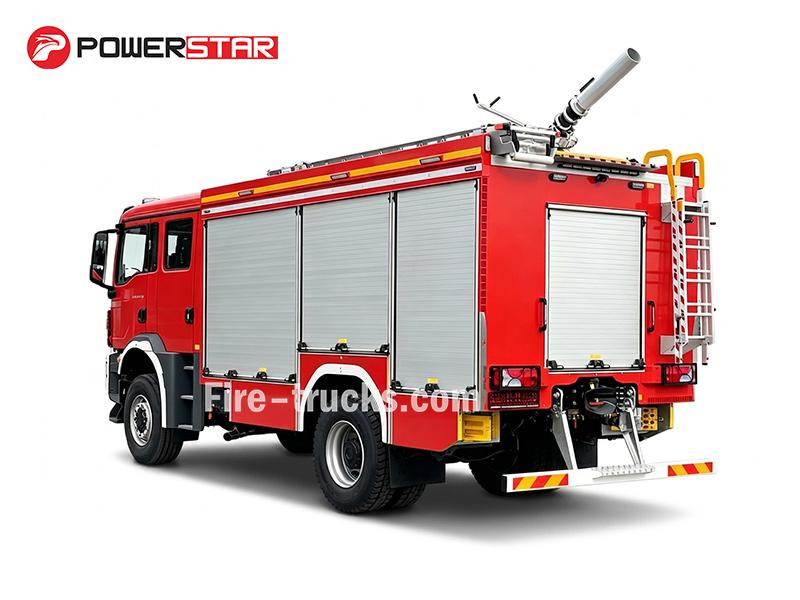

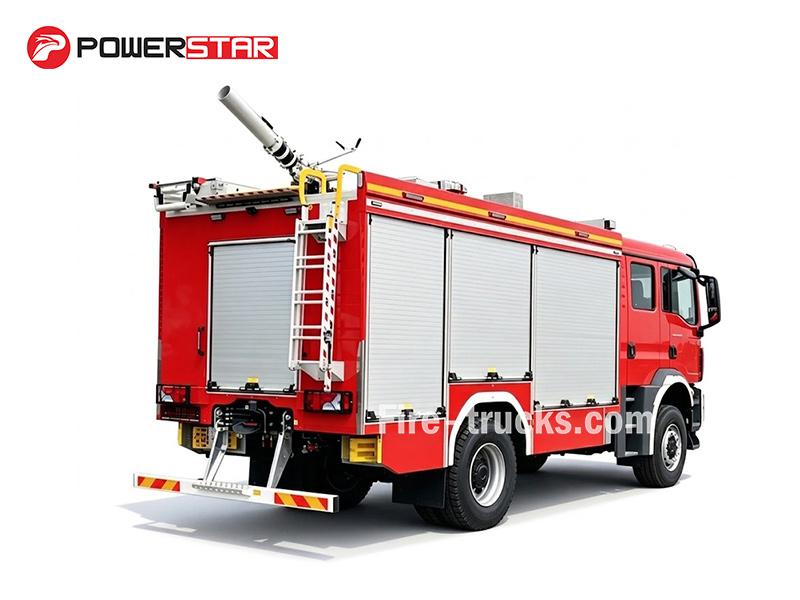

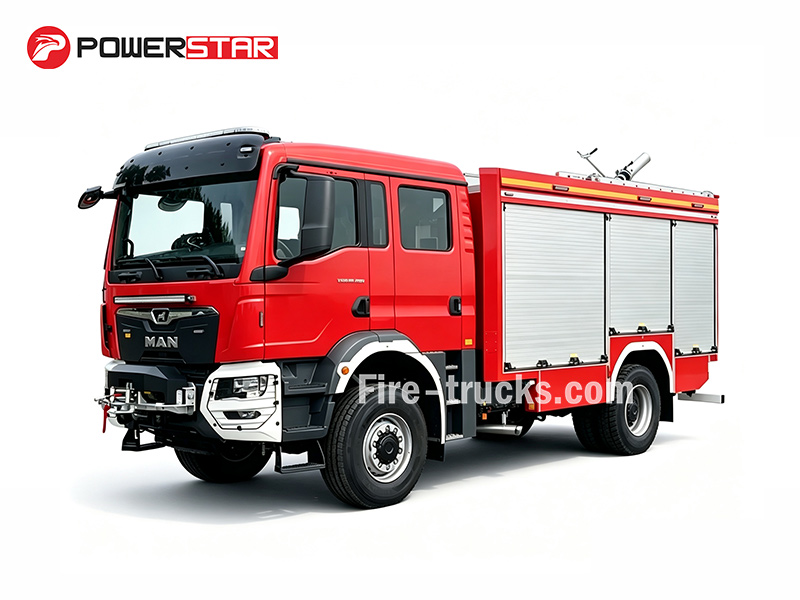

Das MAN 4400L 4×4 Schaumlösch-Rettungsfahrzeug wird von einem 290 PS starken D0836LFL90-Motor und einem werksseitig gebauten 4×4-Fahrgestell angetrieben, das schwieriges Gelände ohne Zögern bewältigt. Die gesamte Flüssigkeitskapazität beträgt 4.400 l – 4.000 l Wasser und 400 l Schaum. Die Pumpe Godiva P2A 2010 liefert 2.400 l/min bei 8 bar und 400 l/min bei 40 bar, während der auf dem Dach montierte Werfer DWP16/24 eine Wasserreichweite von 60 m und eine Schaumreichweite von 55 m bietet. Die Standardausstattung umfasst Schläuche, Saugleitung, Armaturen, Schaumrohr und Werkzeugset. Eine elektrische Seilwinde mit 9.979 kg Zugkraft, ein 5,4 m hoher LED-Mast und eine 6-Personen-Mannschaftskabine machen das Fahrzeug zu einer Komplettlösung für die Brandbekämpfung in Industrie, ländlichen Gebieten und im Gelände.
LKW-Chassis:
MAN TGM 18.290 4×4 BB CHArbeitsleistung:
4000L water + 400L foam (4400L total)Motorleistung:
290 HP (213 kW) / MAN D0836LFL90Feuerlöschpumpe:
Godiva P2A 2010Pumpendurchfluss:
2400 L/minArbeitsdruck:
8 bar (low pressure) / 400 L/min @ 40 bar (high pressure)Feuerwehrmonitor:
Godiva DWP16/24 stainless steel roof monitorMonitor Flow:
800–2400 L/minMonitorbereich:
Water ≥60 m, Foam ≥55 mDieses MAN 4×4 Schaumlöschfahrzeug ist um ein 290 PS D0836LFL90 Triebwerk und ein speziell entwickeltes 4×4-Fahrgestell aufgebaut, das Industrieanlagen, abgelegene Einsatzorte und unbefestigte Wege mühelos bewältigt. Die gesamte mitgeführte Löschmittelmenge beträgt 4.400 l – 4.000 l Wasser kombiniert mit 400 l Schaummittelkonzentrat. Die Godiva P2A 2010 Pumpe fördert 2.400 l/min bei 8 bar im Niederdruckmodus und 400 l/min bei 40 bar für Hochdruckarbeiten, während der dachmontierte DWP16/24 Werfer Wasser 60 m und Schaum 55 m weit ausbringt. Dieses MAN 4x4 schweres Rettungslöschfahrzeug verfügt außerdem standardmäßig über eine 9.979 kg elektrische Seilwinde, einen 5,4 m LED-Lichtmast und eine 6-Personen-Mannschaftskabine. Mit einem 220-l-Kraftstofftank, Trommelbremsen mit EBS/ABS und einem 8-Gang-Automatikgetriebe ist es ein zuverlässiges Werkzeug für den industriellen Schutz, die Brandbekämpfung im ländlichen Raum und Einsätze in schwierigem Gelände, bei denen herkömmliche Fahrzeuge nicht folgen können.

|
Arbeitskapazität |
Motormodell |
Radstand |
Aufbau |
|
4000 l Wasser + 400 l Schaum |
290 PS / D0836LFL90 |
4200 mm |
★ Tank aus Kohlenstoffstahl, 4400 l Fassungsvermögen ★★ Godiva P2A 2010 Feuerlöschpumpe, 2400 l/min bei 8 bar / 400 l/min bei 40 bar ★★ Godiva DWP16/24 Dachwerfer, Wasser ≥60 m, Schaum ≥55 m ★ 9979 kg elektrische Seilwinde + 5,4 m LED-Lichtmast |
»Ⅰ.Hauptmerkmale :
★ MAN D0836LFL90 Motor mit 290 PS Leistung für Schaumlöschanwendungen und Einsätze in schwierigem Gelände
★★ MAN TGM 18.290 4×4 Fahrgestell mit 4000-l-Wassertank und 400-l-Schaumtank für die Löschung mit zwei Löschmitteln (insgesamt 4400 l)
★★ Godiva P2A 2010 Feuerlöschpumpe (2400 l/min bei 8 bar / 400 l/min bei 40 bar) + Godiva DWP16/24 Dachwerfer (Wasser ≥60 m, Schaum ≥55 m) zur Brandbekämpfung
★ 8-Gang-Automatikgetriebe (MAN PowerMatic 08.13 OD) für einen reibungslosen Betrieb auf und abseits der Straße
»Ⅱ.Produktparameter :
| MAN 4x4 Rettungs-Löschpumpenfahrzeug | |||
| Allgemein | Arbeitskapazität | 4000 l Wasser + 400 l Schaum | |
| Lkw-Fahrgestell | MAN TGM 18.290 4×4 BB CH | ||
| Motorleistung | 290 PS / MAN D0836LFL90 | ||
| Feuerlöschpumpe | Godiva P2A 2010 | ||
| Feuerlöschmonitor | Godiva DWP16/24 | ||
| Höchstgeschwindigkeit | 90 km/h | ||

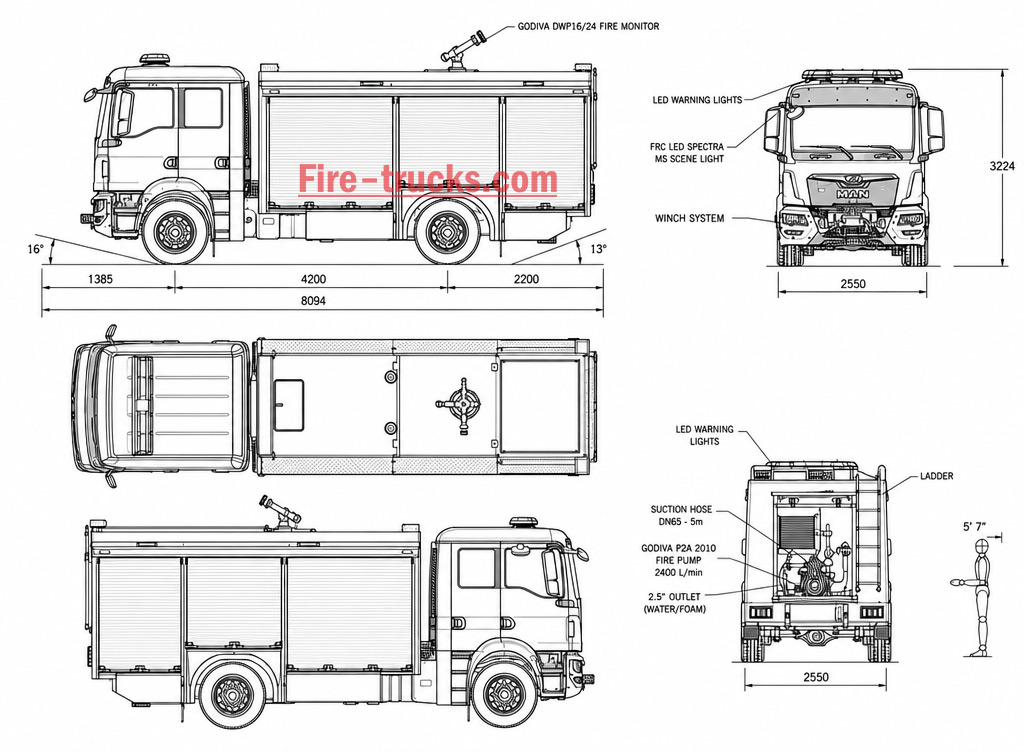

| Gesamtabmessungen L*B*H | 8094*2550*3224 mm | ||
| Zulässiges Gesamtgewicht | 18600 kg | ||
| Leergewicht | 6724 kg | ||
| Vorderachslast | 7500 kg | ||
| Hinterachslast | 11500 kg | ||
| Motor | Motormodell | MAN D0836LFL90 | |
| Kraftstoffart | Diesel | ||
| Leistung | 290 PS(213KW) | ||
| Abgasnorm | Euro 5 | ||
| Hubraum | 6871 ml | ||
| Motortyp | 6-Zylinder-Reihenmotor, wassergekühlter, turboaufgeladener Dieselmotor mit Ladeluftkühlung | ||
| Fahrgestell | Antriebsart | 4x4 | |
| Radstand | 4200 mm | ||
| Reifen | Vorne: 385/65R22.5, hinten: 295/80R22.5 | ||
| Anzahl der Reifen | 6 Reifen und 1 Reserverad | ||
| Kraftstofftankkapazität | 220 L | ||
| Getriebe | MAN PowerMatic 08.13 OD(8-Gang-Automatikgetriebe) | ||
| Verteilergetriebe | AN G102(Verhältnis Straßen-/Geländebetrieb) | ||
| Bremsentyp | Trommelbremse mit EBS + ABS | ||
| Federung | Vorne: verstärkte Parabelfedern / Hinten: verstärkte 4-lagige Parabelfedern | ||
| Kabine | Mannschaftskabine, 6 Personen(1+1+4), Linkslenker, Klimaanlage | ||
| Lenkung | Linkslenker | ||
| Feuerlöschpumpe | Modell | Godiva P2A 2010 | |
| Förderleistung | 2400 L/min | ||
| Hochdruck | 40 bar | ||
| Niederdruck | 8 bar | ||

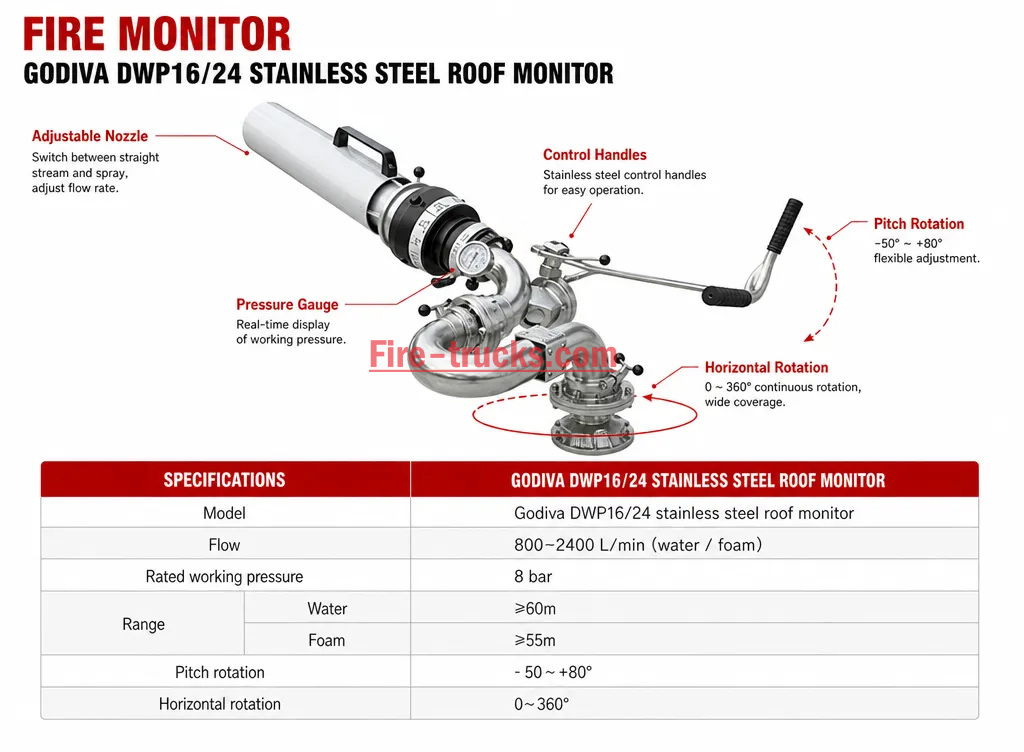

| Wasserwerfer | Modell | Godiva DWP16/24 Edelstahl-Dachwasserwerfer | |
| Durchfluss | 800–2400 L/min(Wasser / Schaum) | ||
| Nennbetriebsdruck | 8 bar | ||
| Wurfweite | Wasser | ≥60m | |
| Schaum | ≥55m | ||
| Neigungswinkel | - 50~+80° | ||
| Horizontale Drehung | 0~360° | ||
| Schlauchhaspel | Schlauchlänge | 60 m | |
| Aufwicklung | Manuell, mit pneumatischem Ausblassystem | ||
| Beleuchtungsmast | Typ | LED-Beleuchtungsmast | |
| Höhe | 5,4 m | ||

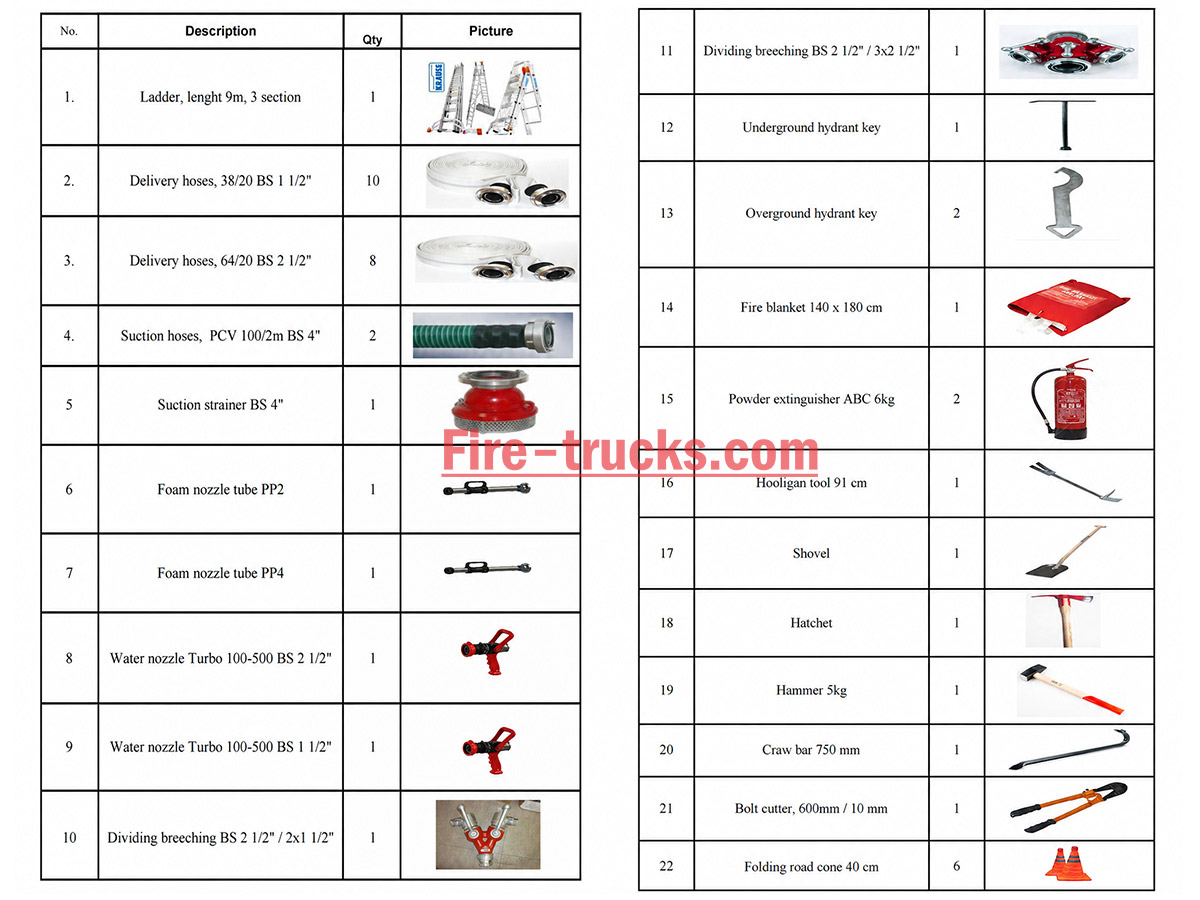

| Standardkonfiguration | Alle Standardzubehörteile: Feuerwehrschlauch, Filter, Kupplung, Schraubenschlüssel, Wasser-/Schaumstrahlrohr, grundlegender Werkzeugsatz, englisches Handbuch…… | ||


1. Fahrgestell & Antriebsstrang
♦ Fahrgestell: MAN TGM 18.290 4×4 BB CH, 4200 mm Radstand, entwickelt für Geländestabilität und Mobilität in anspruchsvollem Terrain
♦ Motor:D0836LFL90 Turbodiesel, 290 PS (213 kW), starkes Drehmoment im unteren Drehzahlbereich für Geländeeinsätze und kontinuierlichen Pumpenantrieb
♦Getriebe: MAN PowerMatic 08.13 OD, 8-Gang-Automatik, sanfte Schaltvorgänge sowohl für Autobahn- als auch Geländebetrieb

2. Feuerlöschsystem
♦ Tank: 4000 l Wasser + 400 l Schaum (insgesamt 4400 l), korrosionsbeständige Konstruktion
♦ Pumpe: Godiva P2A 2010, 2400 l/min bei 8 bar (Niederdruck) / 400 l/min bei 40 bar (Hochdruck), durch Zapfwelle angetrieben

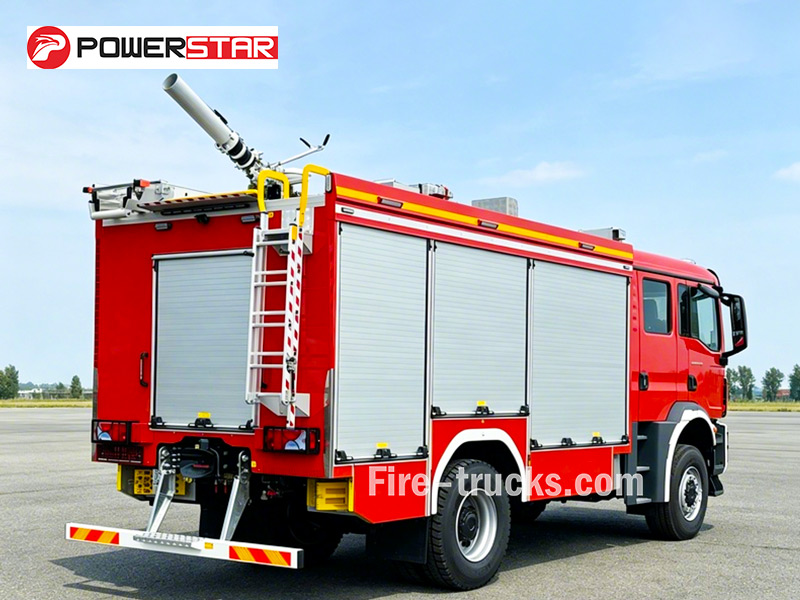

♦ FeuerWerfer: Godiva DWP16/24 Dachwerfer, Wasserreichweite ≥60 m, Schaumreichweite ≥55 m, 360° horizontale Drehung, -50° bis +80° vertikale Neigung
♦ Schlauchhaspel: 60 m Schlauch mit pneumatischem Ausblassystem, manuelles Aufrollen
» Ⅳ. Seilwindensystem :

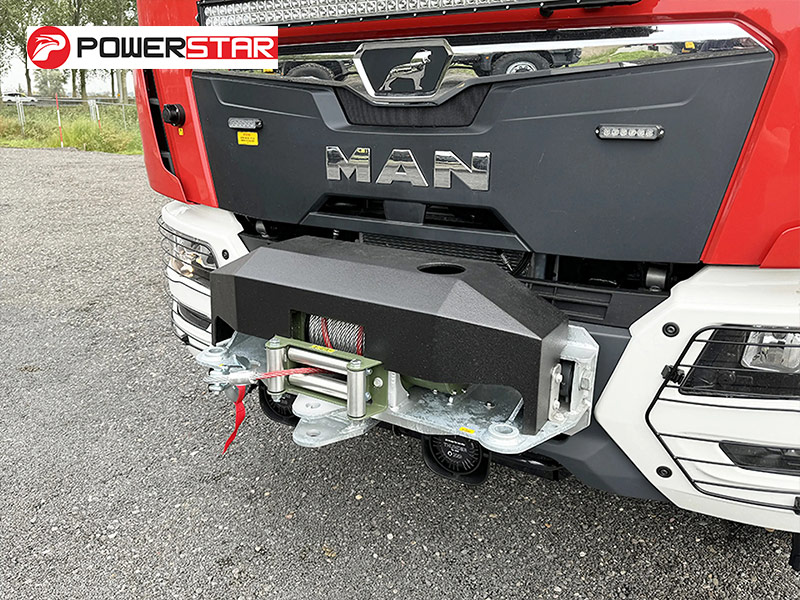

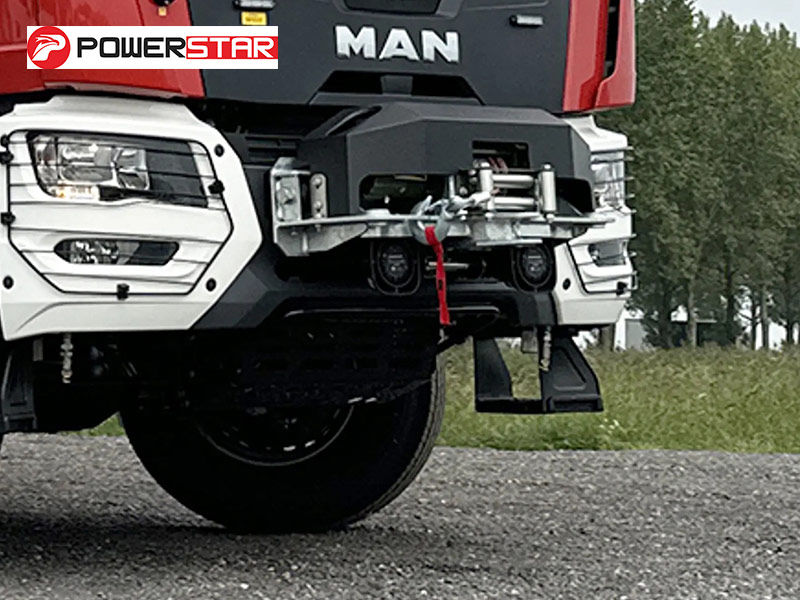

Die elektrische Seilwinde mit einer Nennzugkraft von 9.979 kg (22.000 lbs) und einem 28 m langen Stahlseil ist an der Vorderseite des Fahrzeugs montiert. Angetrieben von einem 5,4-kW-(12-V)- oder 6,0-kW-(24-V)-Motor mit einem Untersetzungsverhältnis von 430:1 bietet sie zuverlässige Selbstbergungs- und Hindernisüberwindungsfähigkeiten in schwierigem Gelände. Die Seilwinde ist für anspruchsvolle Rettungseinsätze ausgelegt und stellt sicher, dass das Fahrzeug sich selbst befreien oder andere unterstützen kann, wenn herkömmliche Feuerwehrfahrzeuge nicht weiterkommen.

| Seilwindensystem | ||
| Typ | Elektrische Seilwinde | |
| Anhängelast | 22000lbs (9979 kgs) | |
| Motor | 5.4kW/7.1hp(12v);6.0kW/7.9hp(24v) | |
| Untersetzungsverhältnis | 430:1 | |
| Stahlseilgröße | Φ15/32"91.9'(Φ12mm28m) | |
| Rollengröße | Φ3.5"*8.6"(Φ89mm*219mm) | |

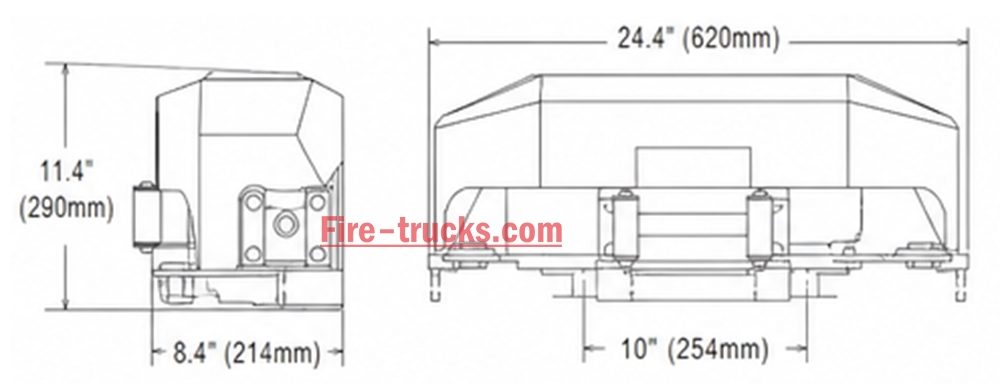

| Gesamtabmessungen | 24.4"*8.4"*11.4"(620mm*214mm*290mm) | |
| Einbaumaße | 10"*4.5"(254mm*114.3mm) | |
| Nettogewicht | 147.7Ibs(67kgs) | |
» Ⅴ.Feuerlöschpumpensystem :
Feuerlöschpumpe:
Die Feuerlöschpumpe Godiva P2A 2010 mit einer Nennleistung von 2.400 L/min und einem Doppeldruckausgang bei 8 bar und 40 bar ist im hinteren Pumpenraum installiert. Sie wurde für zuverlässige Leistung entwickelt und unterstützt sowohl Standard-Schlauchleitungen als auch Hochdruckbetrieb, wodurch eine effiziente Wasser- oder Schaummittelzufuhr über große Entfernungen gewährleistet wird.

Leistung der Feuerlöschpumpe:


» Ⅶ.Feuerwehrausrüstung :

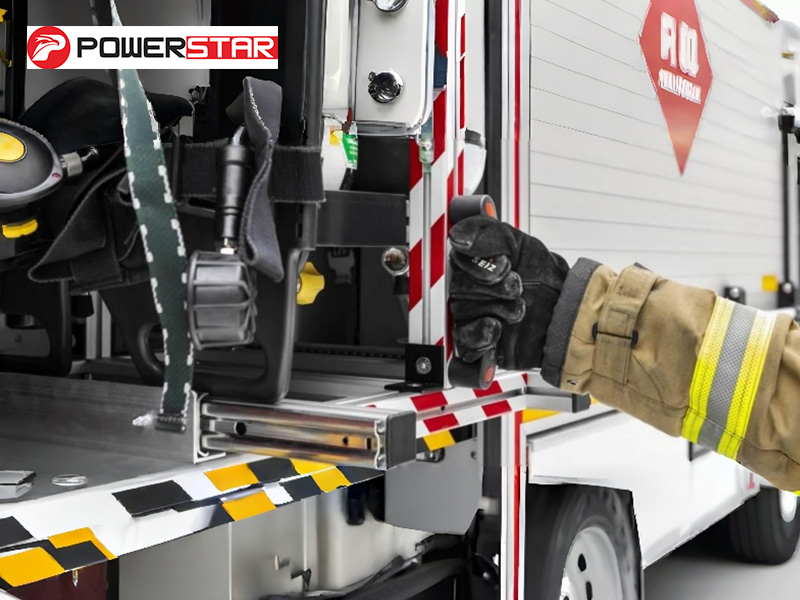

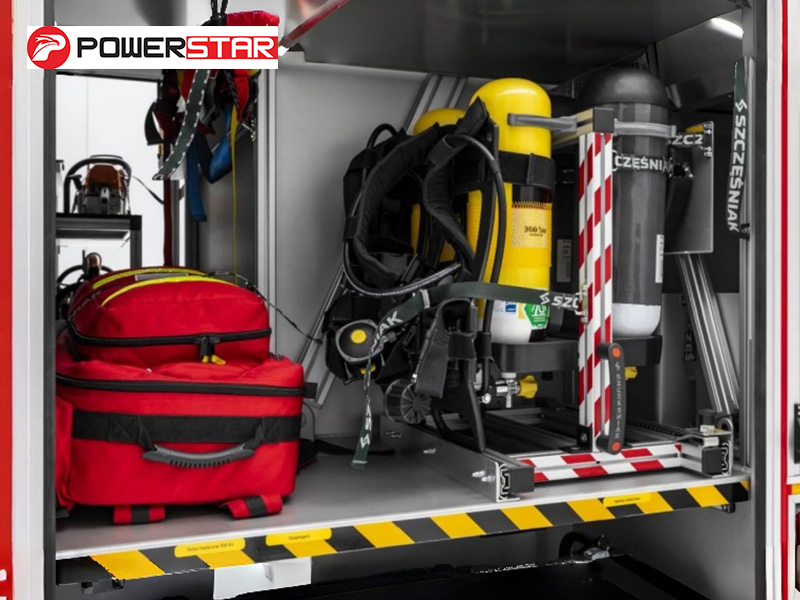

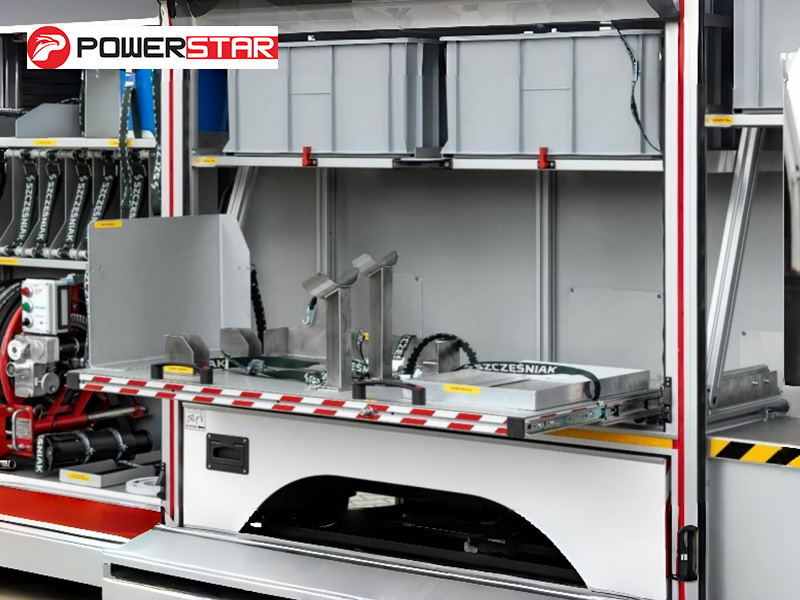

• Geräteraum
Um das Fahrzeug herum sind Stauschränke angeordnet, die mit verstellbaren Halterungen und ausziehbaren Ablagen ausgestattet sind. Feuerwehrschläuche, Saugleitungen und Schaumpistolen werden auf den Halterungen gesichert, während Handwerkzeuge wie Schraubenschlüssel, Äxte und Brechstangen in den Ablagen für schnellen Zugriff aufbewahrt werden – dadurch wird die Rüstzeit an Einsatzstellen verkürzt.

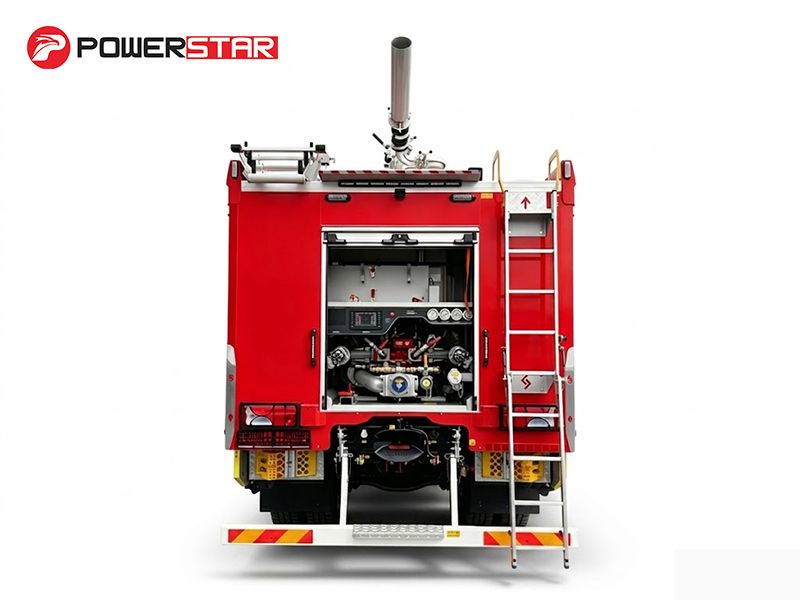

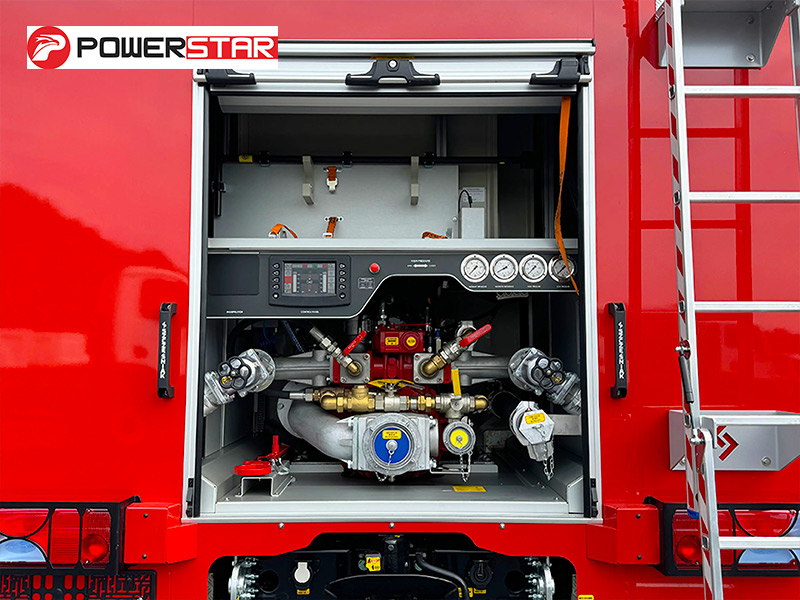

• Pumpenraum: Ausgestattet mit der Feuerlöschpumpe Godiva P2A 2010, Bedienfeld, Druckmesser, Vakuummesser und Innenraumbeleuchtung. Zum Zubehör gehören Feuerwehrschläuche, Saugleitungen, Sammelstücke, Saugkörbe, Feuerwehrdüsen, Schaumpistolen, Saugschlauchschlüssel und Adapter.

• Beleuchtungssystem

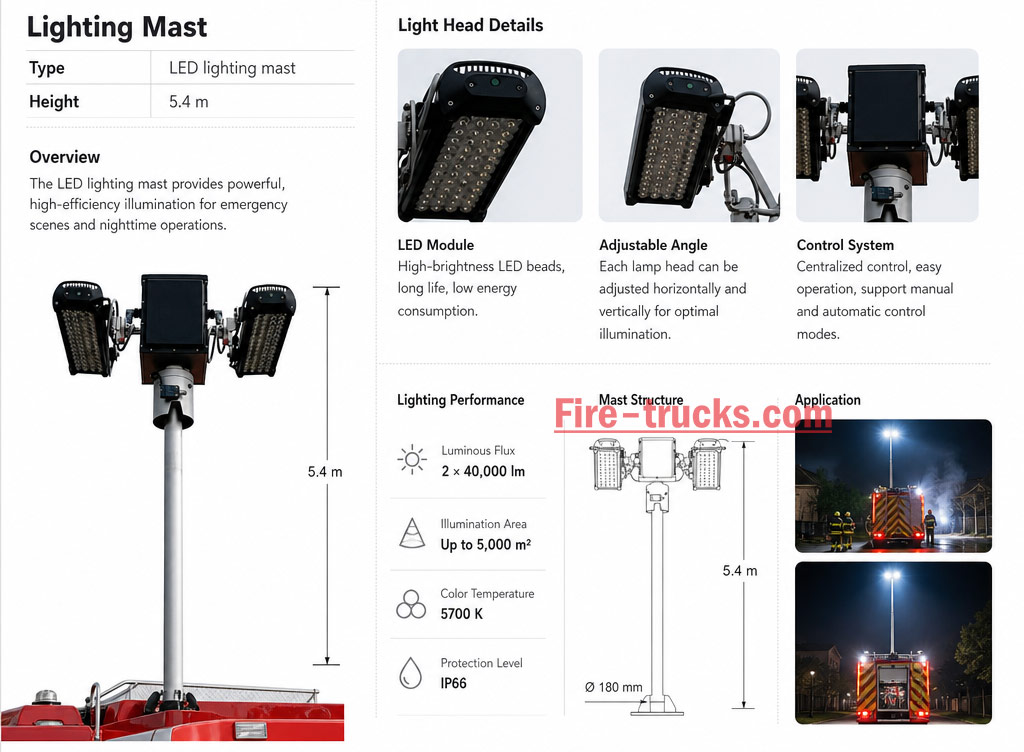

Der 5,4 m LED-Beleuchtungsmast ist am Fahrzeug montiert und sorgt für eine hochintensive Ausleuchtung bei nächtlichen Feuerwehreinsätzen. Der Mast kann je nach Bedarf ausgefahren und eingefahren werden und bietet eine 360°-Abdeckung zur Beleuchtung des gesamten Arbeitsbereichs. Dies gewährleistet die Sicherheit der Besatzung und die betriebliche Effizienz bei Notfalleinsätzen nach Einbruch der Dunkelheit.

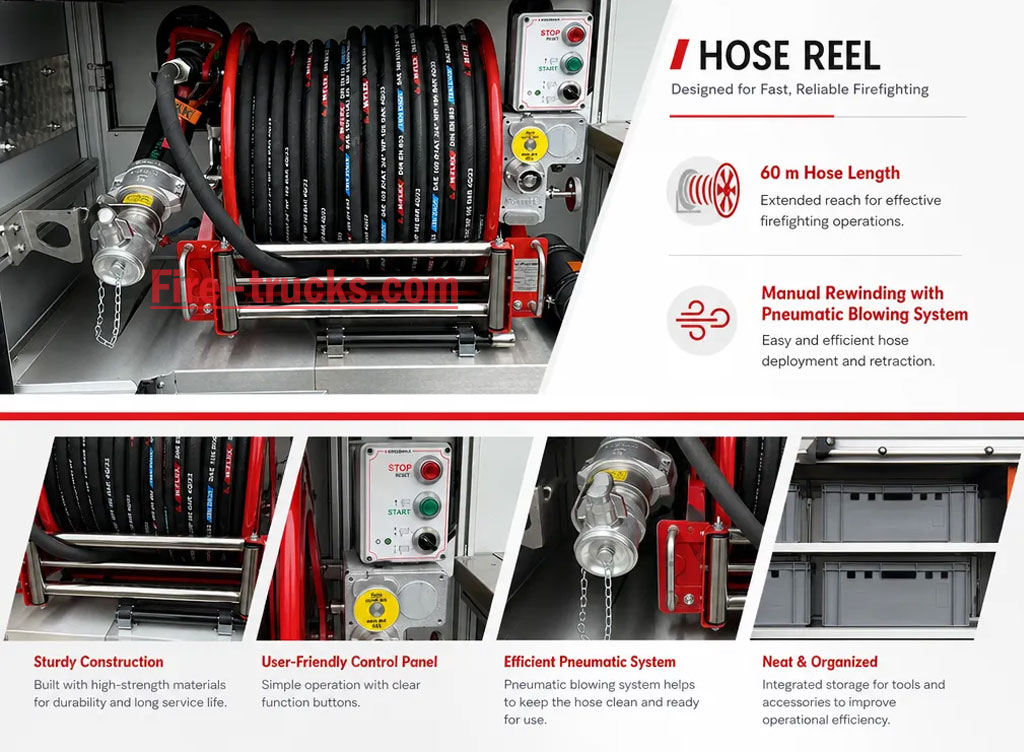

• Schlauchtrommel:
Eine 60 m Hochdruck-Schlauchtrommel ist am Fahrzeug montiert und mit einem pneumatischen Blassystem für eine schnelle Ausbringung und sauberes Einziehen ausgestattet. Der Schlauch kann für einen schnellen Angriff einfach herausgezogen und nach dem Einsatz manuell wieder aufgerollt werden. Dieses System gewährleistet eine effiziente Wasser- oder Schaumausbringung am Einsatzort, minimiert die Rüstzeit und verbessert die Reaktionsfähigkeit.

• Mannschaftskabine:
Die 6-Personen-Mannschaftskabine verfügt über eine Sitzanordnung von 1+1+4 und bietet ausreichend Platz für den Fahrer und fünf Feuerwehrleute. Ausgestattet mit Klimaanlage, Linkslenkung und vollständiger Sicht gewährleistet die Kabine Komfort und Einsatzbereitschaft der Besatzung bei schnellen Einsätzen. Alle Besatzungsmitglieder können gemeinsam zum Einsatzort fahren, wodurch zusätzliche Unterstützungsfahrzeuge nicht erforderlich sind und sofortige Löscharbeiten nach der Ankunft ermöglicht werden.

Das MAN TGM 18.290 4×4 Schaumlöschfahrzeug ist mit einer hinten montierten Godiva P2A 2010 Pumpe und einem dachmontierten Godiva DWP16/24 Werfer ausgestattet. Das gesamte Flüssigkeitsvolumen beträgt 4.400 Liter – 4.000 l Wasser und 400 l Schaum. Das Fahrzeug basiert auf einem robusten 4×4-Fahrgestell und wird von einem 290 PS MAN D0836LFL90 Dieselmotor mit 8-Gang-Automatikgetriebe angetrieben. Zur Standardausstattung gehören Schläuche, Saugleitung, Armaturen, Schaumpistole und ein grundlegender Werkzeugsatz. Eine elektrische Seilwinde mit 9.979 kg Zugkraft und ein 5,4 m LED-Beleuchtungsmast sind ebenfalls für Rettungs- und Nachteinsätze vorhanden. Die vollständigen technischen Daten sind unten aufgeführt:
