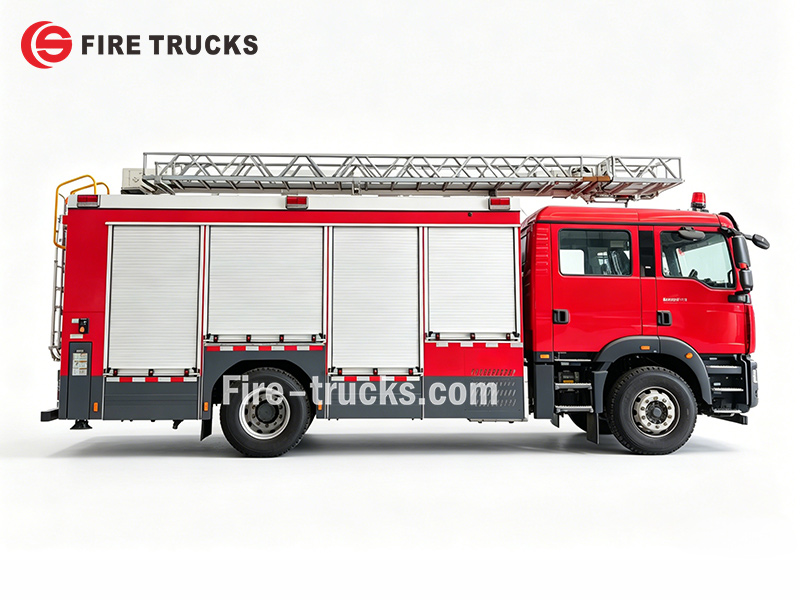

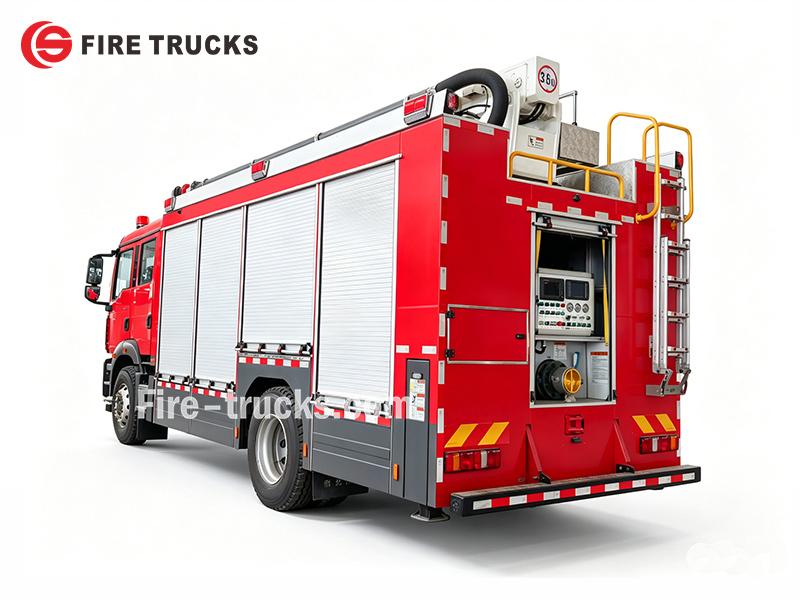

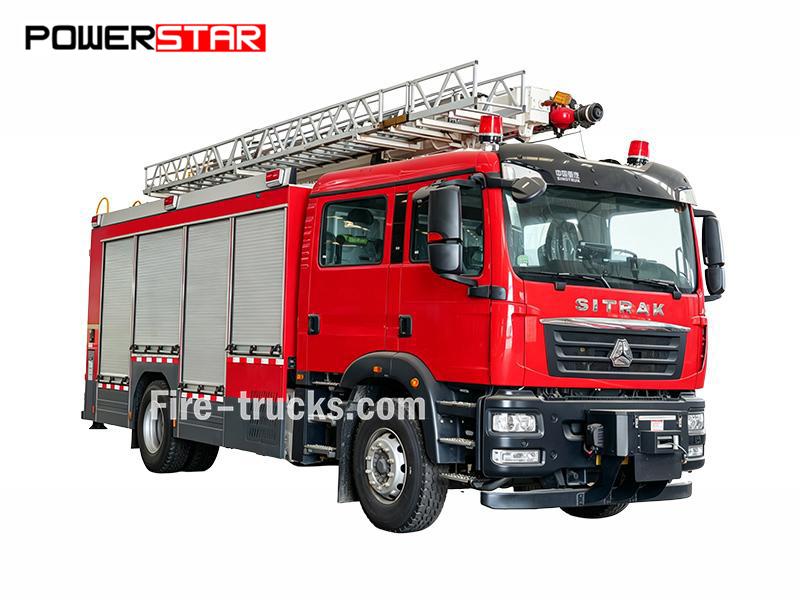

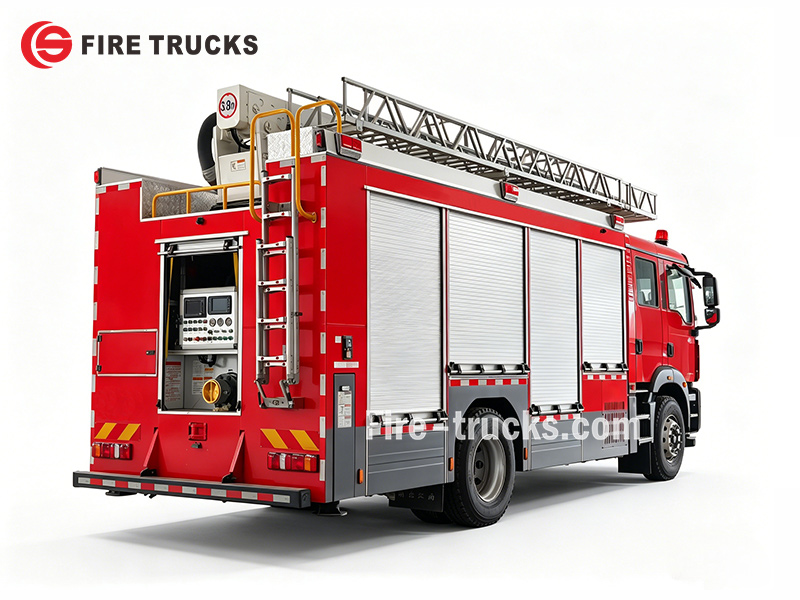

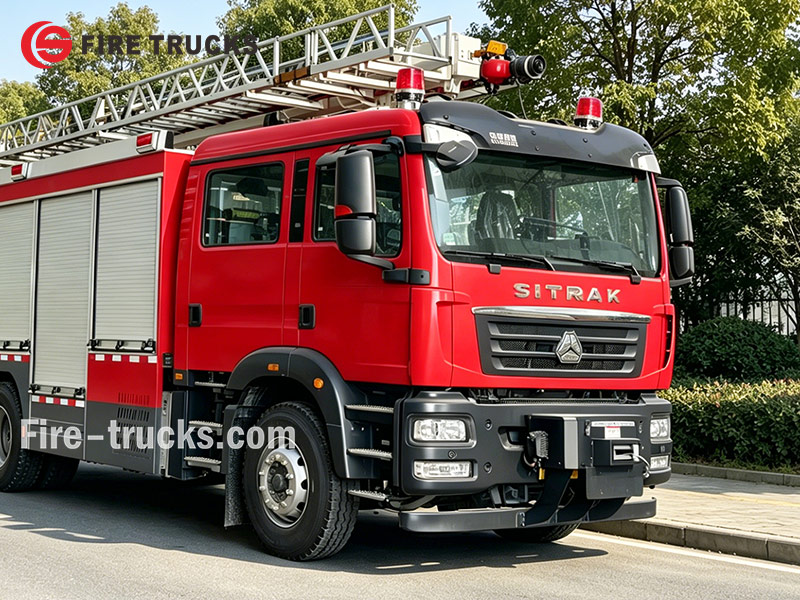

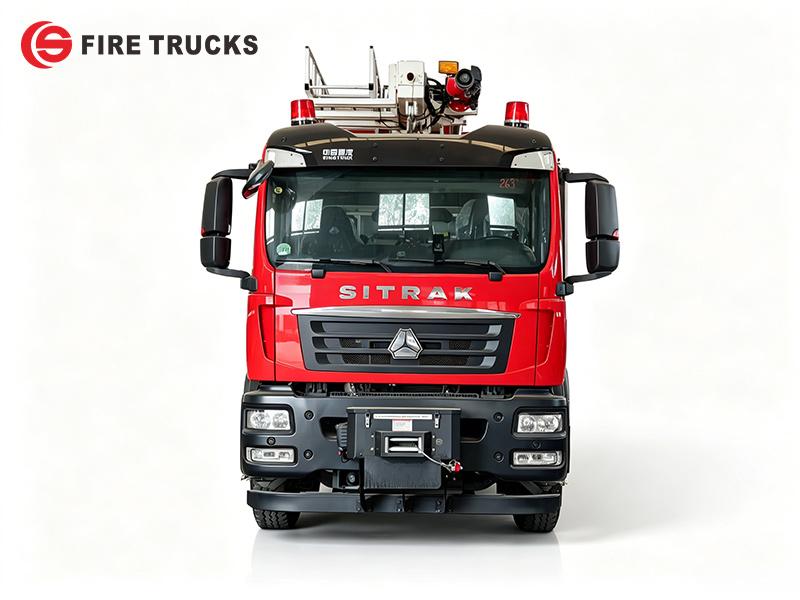

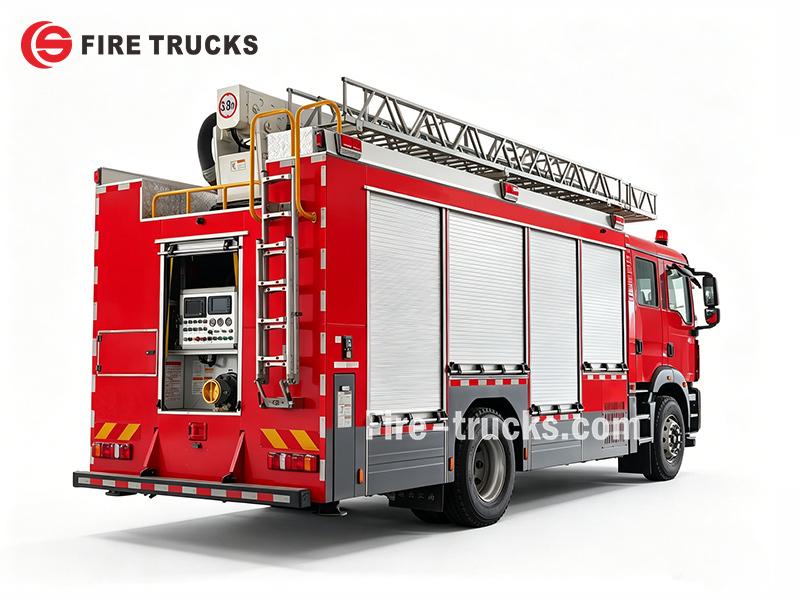

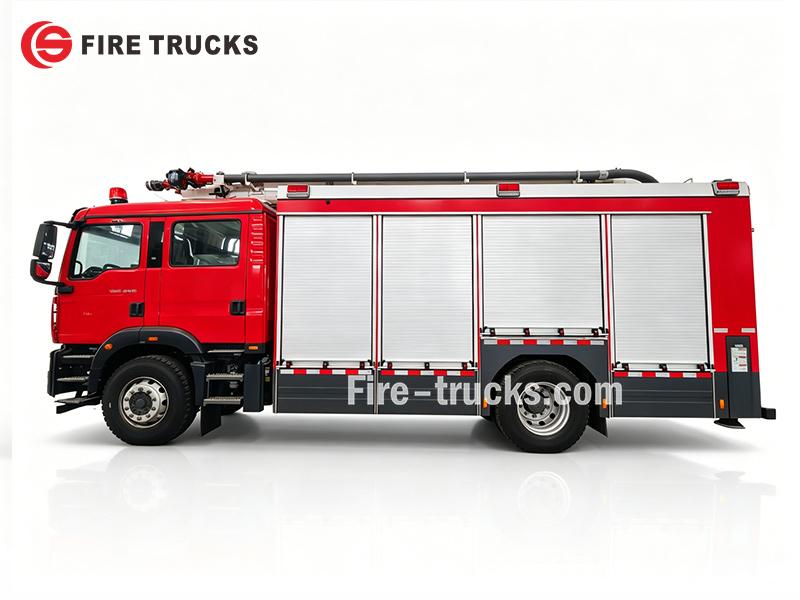

Das SITRAK HOWO Feuerwehrfahrzeug mit 18 m Drehleiter wird von einem MC07H.35-60-Motor mit einer Leistung von 350 PS angetrieben und ist auf einem 4×2-Fahrgestell aufgebaut. An der Vorderseite befindet sich eine Seilwinde mit einer Zugkraft von 75 kN, die für die Bergung leichter Fahrzeuge oder die Beseitigung von Trümmern eingesetzt wird. Der hintere Bereich ist mit einem 18 m langen teleskopischen Leitersystem, einer CB10/60-Feuerlöschpumpe mit 60 L/s und einem dachmontierten PS60-Wasserwerfer ausgestattet. Der Gerätekörper verfügt auf beiden Seiten über aufrollbare Aluminiumverschlüsse, LED-Beleuchtung und herunterklappbare Stufen für einen einfachen Zugang. Das Leitersystem erreicht eine Arbeitshöhe von 18 m und wird vom eigenen Hydrauliksystem des Fahrzeugs angetrieben, um Feuerwehr- und Rettungseinsätze durchzuführen.
LKW-Chassis:
SINOTRUK HOWO 4x2Arbeitsleistung:
5600L water + 2000L foam (7600L total)Motorleistung:
350 HP (257 kW) / MC07H.35-60Feuerlöschpumpe:
CB10/60Pumpendurchfluss:
60 L/sArbeitsdruck:
1.0 MPaFeuerwehrmonitor:
PS60Monitor Flow:
60 L/sMonitorbereich:
Water ≥60 m , Foam ≥55 m:
18 mDer SITRAK HOWO 18 m Schaumlöschfahrzeug mit Drehleiter basiert auf einem 4×2-Fahrgestell mit einem 350 PS MC07H.35-60-Motor. Dieses Schaumlöschfahrzeug mit Leiterverfügt über eine Frontwinde und eine 18 m lange Teleskopleiter. Eine CB10/60-Pumpe (60 L/s) und ein auf dem Dach montierter PS60-Wasserwerfer (60 L/s, Wasser ≥60 m, Schaum ≥55 m) übernehmen die Brandbekämpfung. Zur Standardausstattung gehören aufrollbare Aluminiumtüren, LED-Leuchten, herunterklappbare Trittstufen sowie vollständige Feuerwehrschläuche und Düsen – eine solide Wahl für Brände in mittelhohen Gebäuden und Höhenrettungen.

| Hauptpunkte |
Technische Parameter für SITRAK HOWO 18 m Leiterfahrzeug |
|
Windensystem |
|
|
Antriebsart |
Elektrische Steuerung |
|
Maximale Zugkraft |
≥7000 kg |
|
Durchmesser des Drahtseils |
≥11,5 mm |
|
Länge des Drahtseils |
≥36 m |
|
Installation |
Vorderseite des Fahrzeugs, mit 4 Auflagen |
|
Gerätekasten |
|
|
Material |
Oxidierter Aluminiumrahmen und Abdeckung; Prallblech- und Profilstruktur |
|
Rollladen |
3 pro Seite, abschließbar, mit verbundenen LED-Leisten |
|
Dachschutz |
Integriertes Aluminium-Strangpressprofil; äußere Blinklichter, innere LED-Leisten |
|
Herunterklappbare Trittstufe |
Aluminium-Strangpressprofil, rutschfest, Belastung ≥150 kg, doppelte Verriegelung |
|

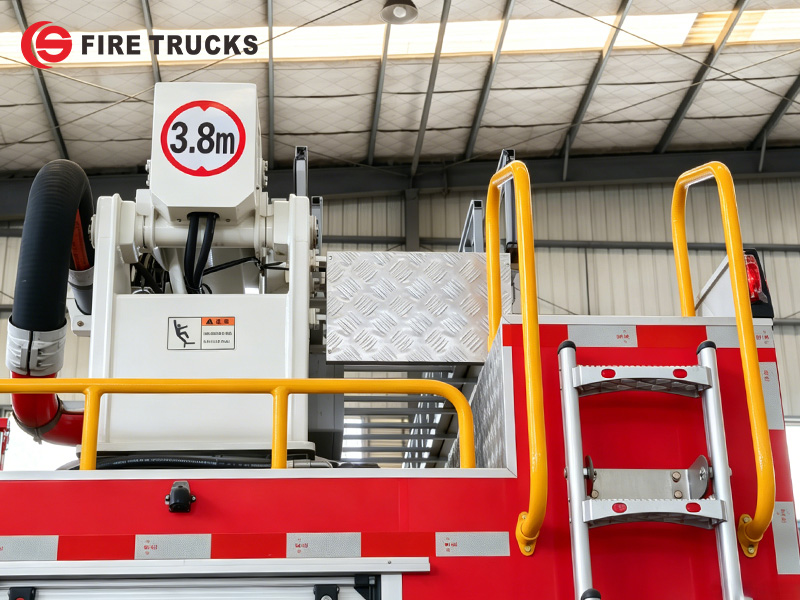

Heckleiter |
Aluminiumleiter auf der rechten Seite für den Zugang zum Dach |
|
Mastbeleuchtungssystem |
|
|
Generator |
≥15 kVA, 50 Hz, 220 V/380 V, elektrischer Start, Benzin, V-Zweizylinder |
|
Mast |
Aluminiumlegierung, maximale Höhe ≥8 m |
|
Beleuchtung |
4×500 W LED |
|
Drehung |
Horizontal ≥420°, Neigung ≥420° |
|
Steuerung |
Bedienfeld + kabelgebunden (5 m) + kabellos (≥50 m), automatische Rücksetzung per Tastendruck |
| Position | Vorderseite der Ausrüstungskiste |
| Dekontaminationssystem | |
| Hauptausrüstung | Mobiler Hochdruckreiniger, Heißwasser-Dekontaminationseinheit, Durchflussrate ≥10 L/min |
| Systemkomponenten | Jedes Set umfasst: öffentliche Dekontaminationszelte, manuelle Membran-Saugpumpe, elektrisches Gebläse/Luftpumpe, Dekontaminations-Abwasserpumpe, mobiler Hochdruckreiniger, Hochdruck-Heißwasserreiniger, Warmlufterzeuger (mit Temperaturregelung), Mischbehälter für Dekontaminationslösung, Wasserspeicherbeutel, Kontaminationssammelbeutel, Öl-Schutzabdeckung, saugfähige Matte, Behälter zur Versiegelung giftiger Stoffe |

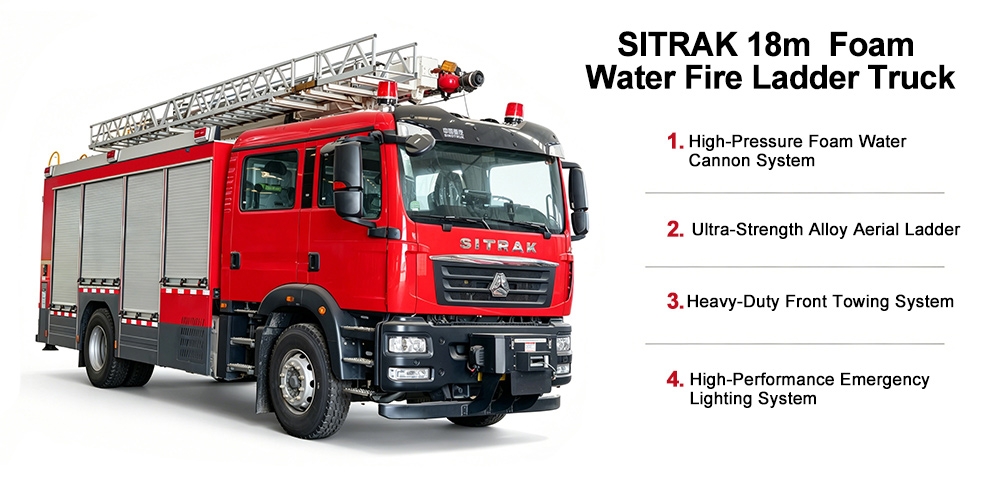

»Ⅰ. Hauptmerkmale:
★★ MC07H.35-60 Motor, 350 PS für die Brandbekämpfung aus der Luft und Rettungseinsätze bei mittelhohen Gebäuden
★SITRAK 4×2 Fahrgestell mit Frontseilwinde (75 kN) und 18 m Teleskopleitersystem für den Zugang in großer Höhe
★ CB10/60 Feuerlöschpumpe (60 L/s) + PS60 Dachwerfer (60 L/s, Wasser ≥60 m, Schaum ≥55 m) zur Brandbekämpfung
★ Vollständige Feuerlöschausrüstung, einschließlich Schläuchen, Düsen, Schaumpistole und grundlegendem Werkzeugsatz für die Brandbekämpfung der Klasse B
»Ⅱ. Produktparameter:
| SITRAK HOWO 18M Feuerwehr-Drehleiterfahrzeug | |||
| Allgemein | Arbeitskapazität | 5600 l Wasser + 2000 l Schaum | |
| Lkw-Fahrgestell | SITRAK HOWO 4x2 | ||
| Motorleistung | 350 PS (257 kW) / MC07H.35-60 | ||
| Feuerlöschpumpe | CB10/60 | ||
| Feuerlöschwerfer | PS60 | ||
| Höchstgeschwindigkeit | 110 km/h | ||
| Gesamtabmessungen L*B*H | 9190*2540*3770 mm | ||
| Zulässiges Gesamtgewicht | 18800 kg | ||
| Leergewicht | 14750 kg | ||
| Motor | Motormodell | MC07H.35-60 | |
| Kraftstoffart | Diesel | ||
| Leistung | 350 PS(257KW) | ||
| Emissionsstandard | Euro 6 | ||
| Hubraum | 7360 ml | ||
| Motortyp | 6-Zylinder-Reihenmotor, wassergekühlter, turbogeladener Dieselmotor mit Ladeluftkühlung | ||
| Fahrgestell | Antriebsart | 4x2 | |
| Radstand | 4700 mm | ||
| Reifen | 315/80R22.5 | ||
| Anzahl der Reifen | 6 Reifen und 1 Ersatzreifen | ||
| Feuerlöschpumpe | Modell | CB10/60 | |
| Durchfluss | 60L/s | ||
| Druck | 1MPa | ||
| Maximaler Betriebsdruck | 1.251MPa | ||
| Maximal zulässiger Eingangsdruck | 0.4MPa | ||
| Maximale Ansaughöhe | 3m | ||
| Nenndrehzahl | 3916±50r/min | ||
| Übersetzungsverhältnis | 1:1.4 | ||
| Wasseransaugzeit | ≤50s | ||
| Wasserwerfer | Modell | PS60 | |
| Durchfluss | 60 l/s | ||
| Nennarbeitsdruck | 0,8 MPa | ||
| Maximaler Arbeitsdruck | 1,2 MPa | ||
| Reichweite | Wasser | ≥60 m | |
| Schaum | ≥55 m | ||
| Neigedrehung | - 35~+70° | ||
| Horizontale Drehung | 0~360° | ||

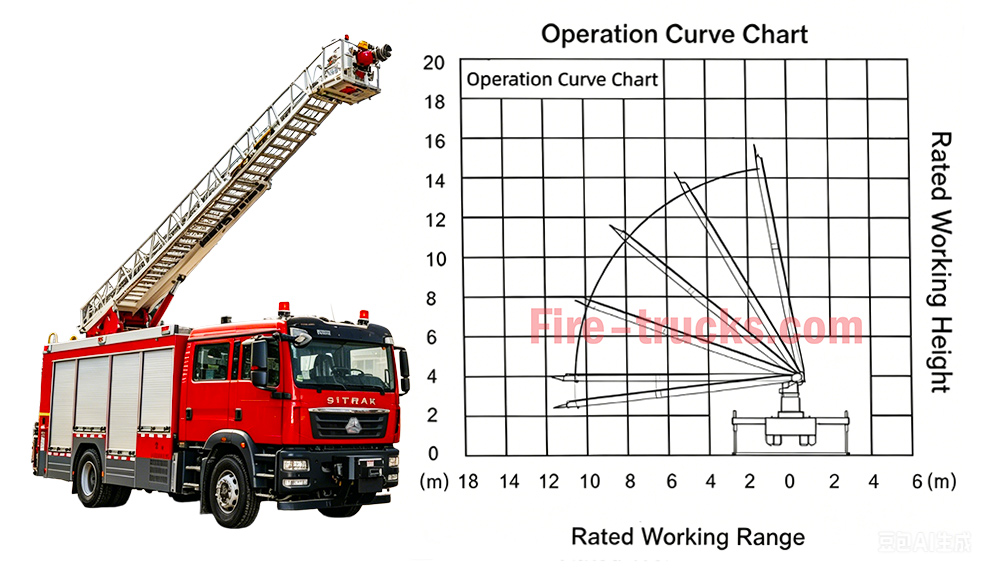

| Leitersystem | Maximale Arbeitshöhe | 18 m | |
| Aufbau | Doppelreihige integrierte Kabine mit Teleskopleiter | ||
| Anwendung | Brandbekämpfung in mittelhohen Gebäuden, Luftrettungseinsätze | ||
| Standardkonfiguration | Alle Standardzubehörteile: Feuerwehrschlauch, Filter, Kupplung, Schlüssel, Wasser-/Schaumstrahlrohr, grundlegendes Werkzeugset, englisches Handbuch…… | ||

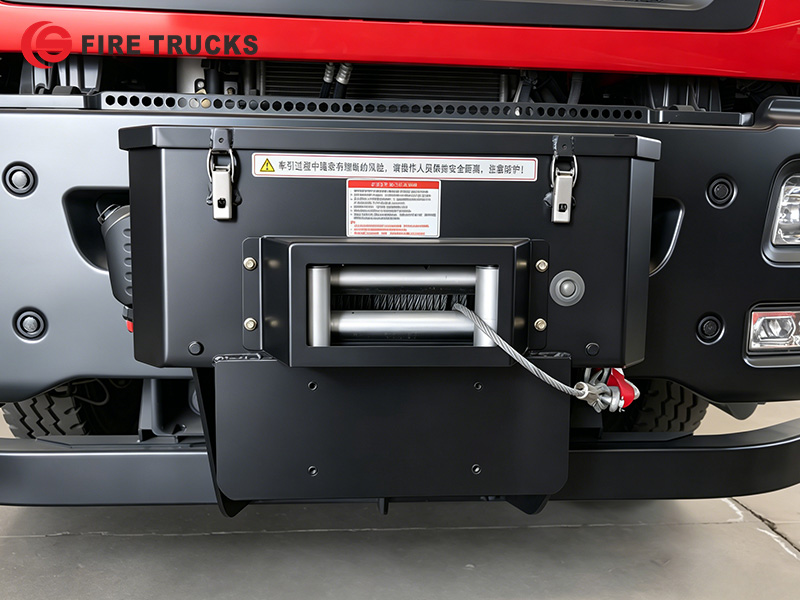

»Ⅲ.Vorderes Abschleppwindensystem:
★Frontmontierte Abschleppwinde mit maximaler Zugkraft von 75 kN, 38 m × φ13 mm Drahtseil, 8° vertikalem Winkel und 5° horizontalem Winkel für schwieriges Gelände
★12 V/24 V Gleichstromversorgung, zweistufiges Planetengetriebe mit Übersetzung 430:1 (Stirnrad + Planetengetriebe), hochfeste Zahnräder aus Pulvermetallurgie für zuverlässige Schwerlastanwendungen
★Reihenschlussmotorantrieb mit zuverlässigem Bremssystem und manueller Seilfreigabe über Kupplung – einfache Bedienung und sichere Kontrolle

| Zugkapazität: | 16800 lbs (7938 kg) |
| Motor: | 5.4 kW/7.1 PS (12 V); 6.0 kW/7.9 PS (24 V) |
| Untersetzungsverhältnis: | 430:1 |
| Stahlseilgröße: | Φ15/32"*87'(Φ12 mm*26.5 m) |
| Rollengröße: | Φ3.5"*8.6"(Φ89 mm*219 mm) |
| Gesamtabmessungen: | 24.4"*8.4"*11.4"(620 mm*214 mm*290 mm) |
| Installationsabmessungen: | 10"*4.5"(254 mm*114.3 mm) |
| Eigengewicht: | 147.7 Ibs(67 kg) |
»Ⅳ.Hubleitersystem:
★ 18 m langes Teleskopleitersystem mit einer maximalen Arbeitshöhe von 18 Metern, aus hochfestem Stahl gefertigt für überlegene Steifigkeit und sicheren Zugang in der Höhe.
★ Die Leiterspitze ist mit einem PS60-Wasserwerfer ausgestattet, der eine Fördermenge von 60 L/s, eine Wasserreichweite von ≥60 m und eine Schaummittelreichweite von ≥55 m für die Brandbekämpfung aus der Höhe bietet.
★ Die kontinuierliche 360°-Drehung des Drehturms ermöglicht eine flexible Positionierung; die Leiter kann per Hydrauliksteuerung gleichmäßig angehoben, abgesenkt und ausgefahren werden.
★ Die Leiterbewegungszeit reagiert auf hydraulische Eingaben; für den Notfall sind manuelle Übersteuerungsoptionen vorhanden.
★ Integrierte Sicherheitsschutzfunktionen: Überlastwarnung, Neigungsabschaltung, Kollisionsvermeidung und Abstützverriegelung für einen stabilen Betrieb in der Höhe.

» Ⅴ.Feuerlöschpumpensystem:

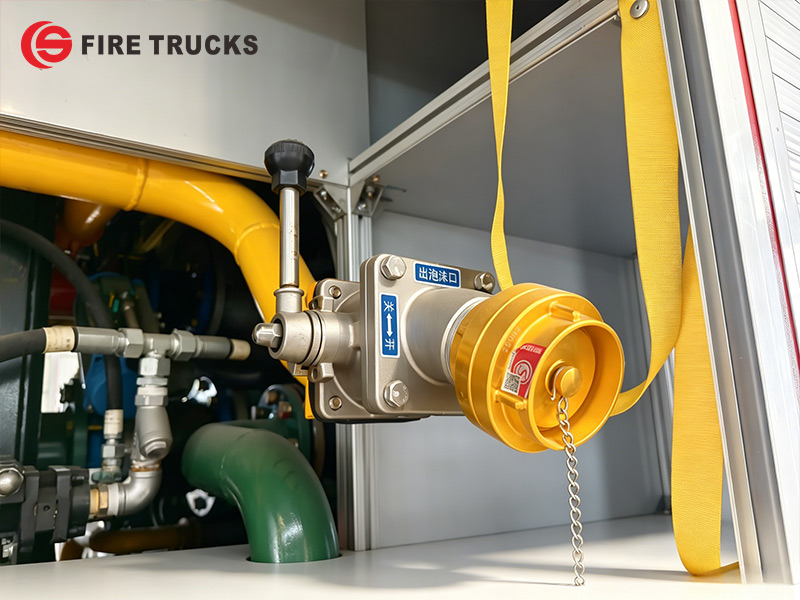

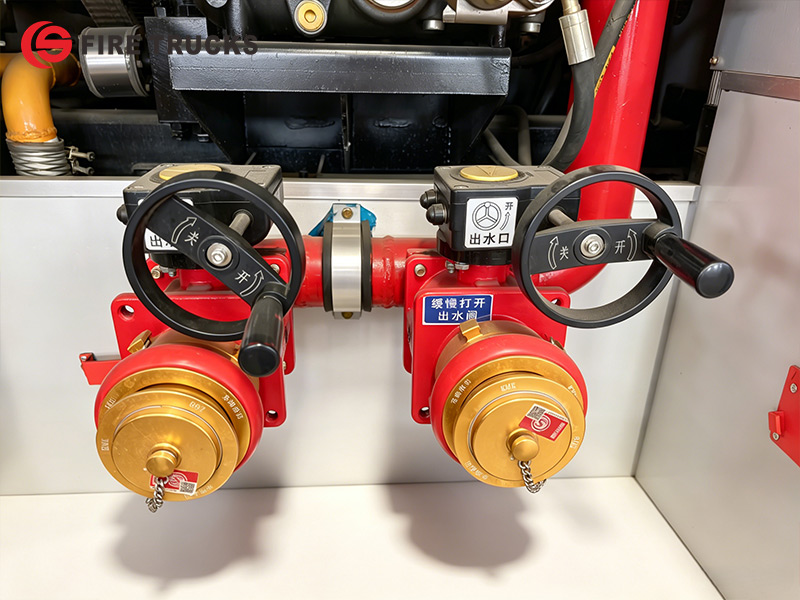

Feuerlöschpumpe:

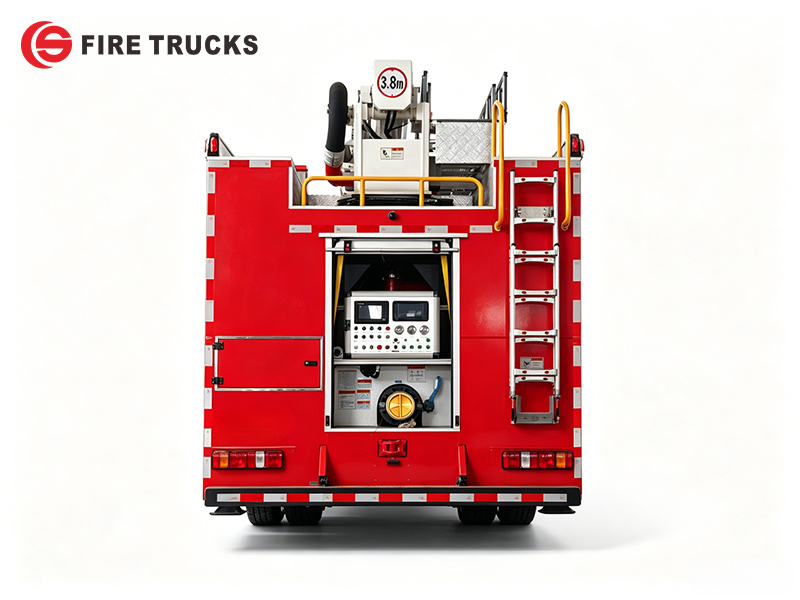

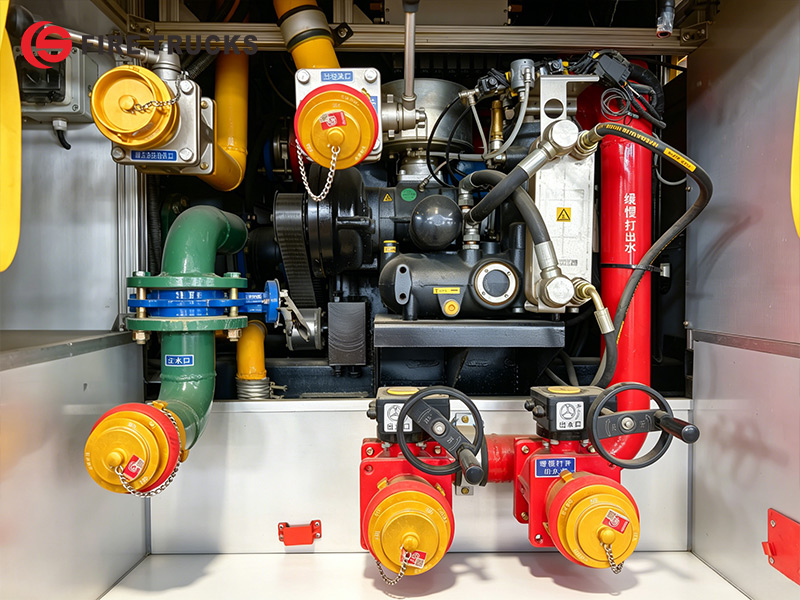

Eine CB10/60-Feuerlöschpumpe mit einem Nennförderstrom von 60 L/s bei 1,0 MPa ist im hinteren Pumpenraum installiert. Diese Pumpe ist für zuverlässige Leistung ausgelegt und sorgt für einen konstanten Wasserdruck, damit Feuerwehrschläuche und Wasserwerfer Wasser oder Schaum über große Entfernungen effektiv zur Brandbekämpfung fördern können.

|
Modell der Feuerlöschpumpe |
Förderstrom |
Druck |
Max. Arbeitsdruck |
Max. zulässiger Eingangsdruck |
|
CB10/60 |
60 L/s |
1,0 MPa |
1,251 MPa |
0,4 MPa |

» Ⅵ.Brandmonitor-System :

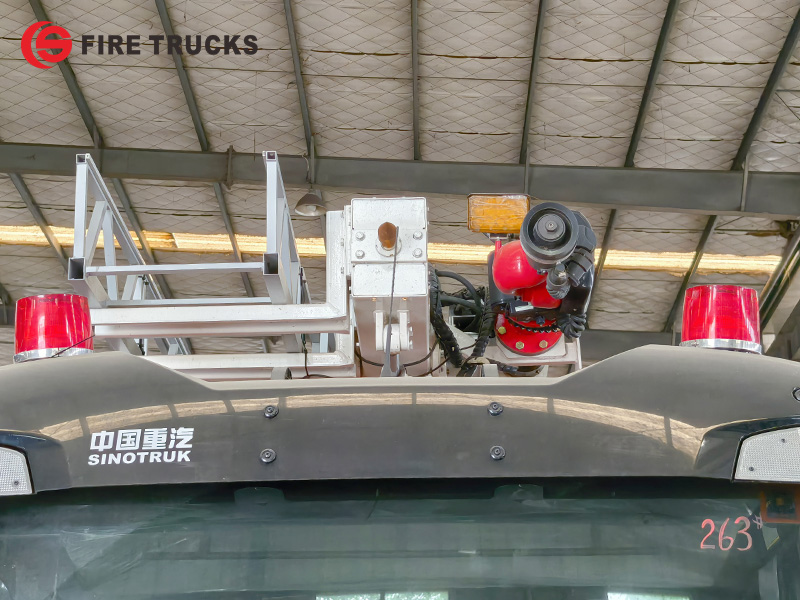

Der PS60 Brandmonitor ist an der Spitze der Leiter montiert. Er liefert einen Durchfluss von 60 L/s mit einer Wasserreichweite von ≥60 m und einer Schaumreichweite von ≥55 m. Der Monitor unterstützt sowohl Strahl- als auch Sprühmuster für flexible Brandbekämpfungseinsätze in der Höhe.

| Brandmonitor-Modell | Durchfluss | Reichweite | Nenndruck | Neigungswinkel | Horizontale Drehung |
| PS60 | 60 L/s | Wasser≥60 m Wasser, ≥55 m Schaum | 1,0 MPa | -35°~+70° |
0~360° |
» Ⅶ.Brandbekämpfungsausrüstung :

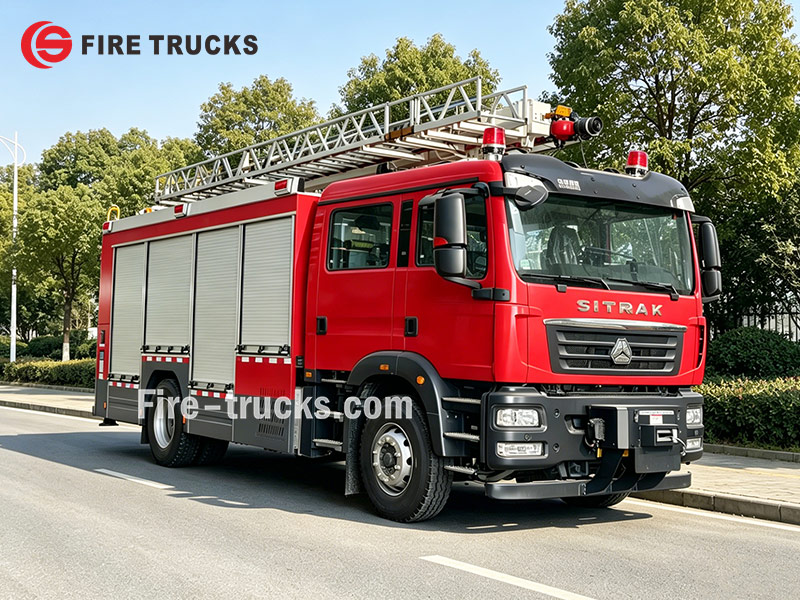

• Ausrüstungsraum
An beiden Seiten des Fahrzeugs befinden sich Abteile, die mit Ausrüstungsregalen und Aufbewahrungstabletts ausgestattet sind. Die Regale halten Feuerwehrschläuche, Saugleitungen und Schaumpistolen ordentlich organisiert. Die Aufbewahrungstabletts ermöglichen schnellen Zugriff auf Werkzeuge wie Schraubenschlüssel, Äxte und Brechstangen und verbessern die Rettungseffizienz.

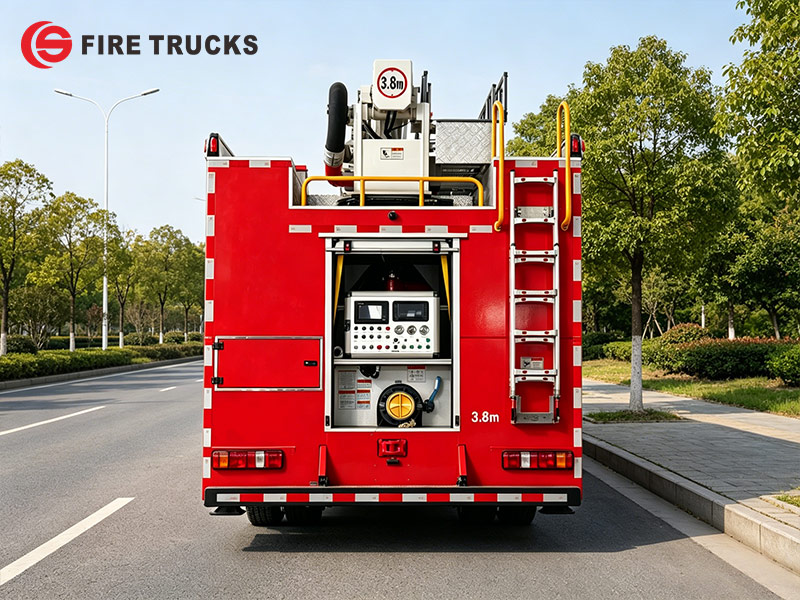

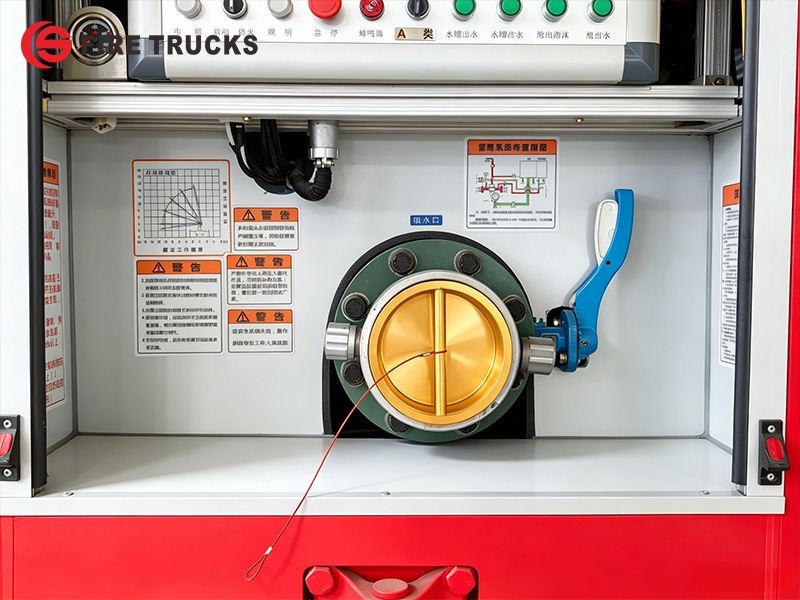

•Pumpenraum: Ausgestattet mit Feuerwehrschläuchen, Wasserbehältern, Filtern, Strahlrohren, Schaumpistolen, Saugleitungswerkzeugen, Reduzierungen usw.

Der SITRAK HOWO 18m Drehleiter-Feuerwehrwagen ist mit einer hinten montierten CB10/60 Feuerlöschpumpe und einem an der Leiter montierten PS60 Monitor ausgestattet. Der Wassertank fasst 5.600 Liter, der Schaummittelbehälter 2.000 Liter, auf einem stabilen SITRAK 4×2 Fahrgestell mit einem 350 PS MC07H.35-60 Motor. Zur Standardausrüstung gehören Feuerwehrschläuche, Saugleitungen, Kupplungen, eine Schaumpistole und ein komplettes Werkzeugset. Vollständige Spezifikationen sind unten aufgeführt:
