How Does a Fire Truck PTO (Power Take-Off) Work?

How Does a Fire Truck PTO (Power Take-Off) Work?

July 03, 2026

The fire truck PTO (Power Take-Off) is a power transmission device that transfers engine power to the fire pump. When the firefighter activates the PTO, mechanical power from the engine is transmitted through the transmission and PTO to the fire pump — this is the core working principle of how a fire fighting truck PTO system operates — enabling the pump to deliver high-pressure, high-flow water or foam without the need for a separate auxiliary engine.

Modern fire trucks typically use side-mounted PTO or full power PTO systems. These offer stable power output, convenient operation, and low maintenance costs, making them an essential component of the fire truck's firefighting system.

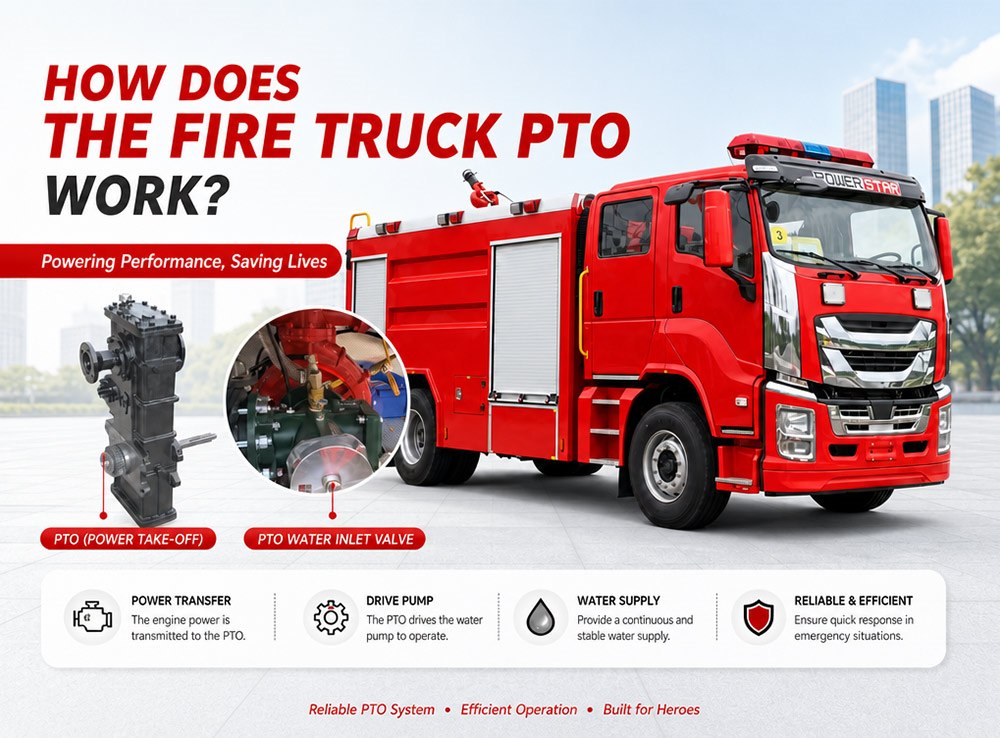

How Does a Fire Truck PTO(Power Take Off) Work

» I. What Is a Fire Truck PTO?

1. PTO Definition

PTO (Power Take-Off) is a critical component in the fire truck's power system. It is a gear transmission device installed between the engine and the transmission, designed to "divert" a portion of mechanical power from the vehicle's engine or transmission to the fire pump or other auxiliary equipment, without affecting the vehicle's normal driving capability.

The fire truck engine is originally responsible only for driving the wheels. However, once the fire truck arrives at the fire scene, the wheels no longer need power, while the fire pump requires power to draw and pressurize water. The PTO is the device that accomplishes this "power switch."

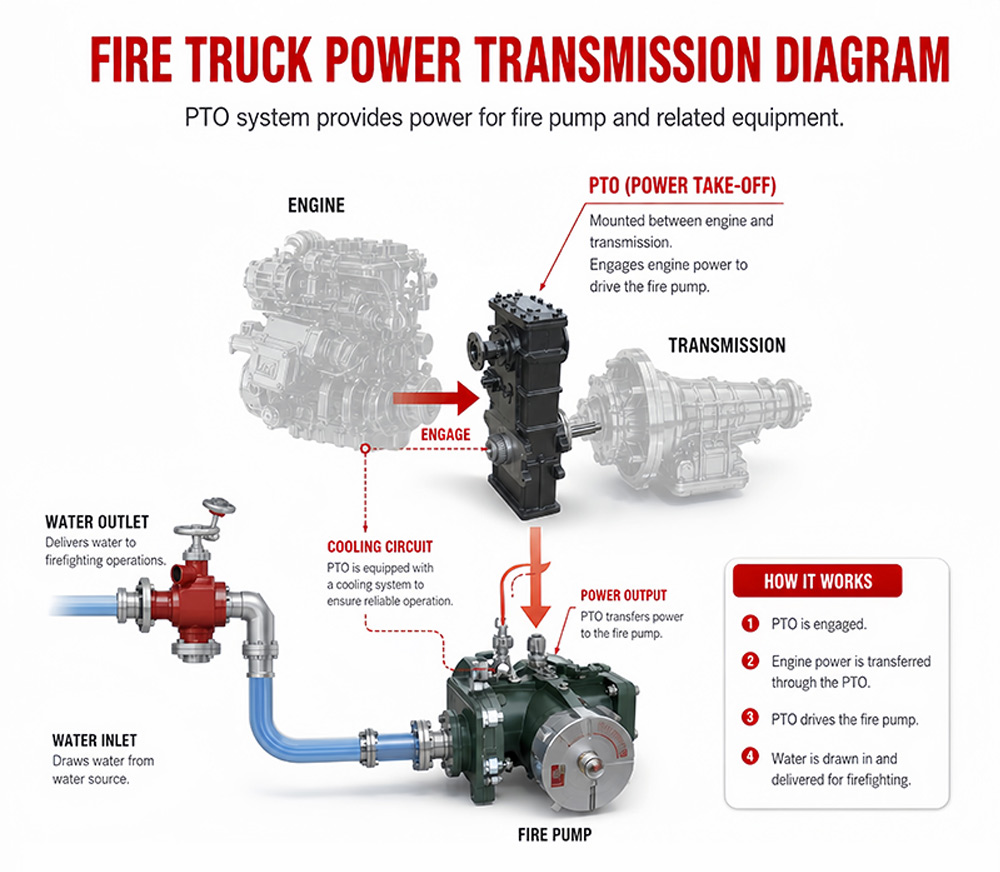

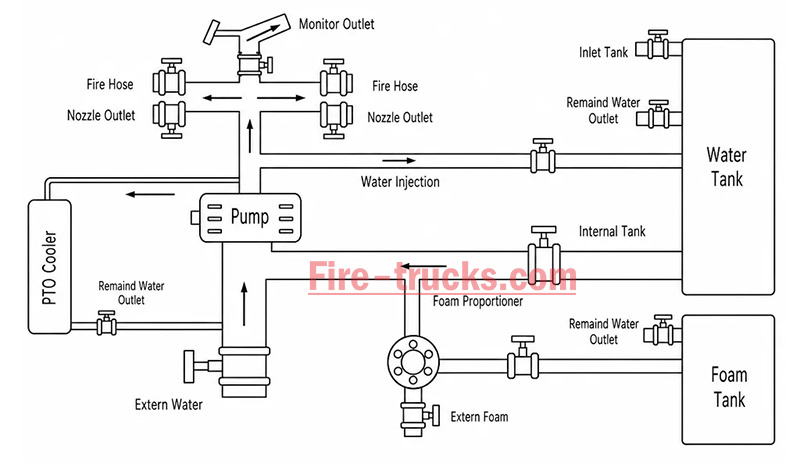

fire truck power transmission diagram

2. What Does Power Take-Off Mean?

Power Take-Off (PTO) literally means "power output device."

On a fire truck, it refers to extracting rotational power from the engine flywheel or transmission gears through gear engagement, and delivering it to the fire pump or other auxiliary equipment.

Its name describes its function:

  • Engine = Power source

  • PTO = Power distributor

  • Fire pump = Power consumption end

Therefore, the PTO is the bridge connecting the "power source" and the "firefighting system."

» II. Why Does a Fire Truck Need a PTO?

The core reason fire trucks must be equipped with a PTO is that firefighting operations require continuous, stable, high-power output that cannot rely on the vehicle's driving state.

Main reasons:

1. Provides continuous firefighting power

The fire pump needs to run for extended periods during firefighting operations. The PTO allows the engine to continuously drive the fire pump at idle or fixed RPM, ensuring stable water pressure and flow.

2. Improves power utilization efficiency

Without a PTO, a separate auxiliary engine would be required to drive the fire pump, which would increase:

  • Cost

  • Maintenance complexity

  • Risk of failure

  • Space occupation

The PTO directly utilizes the vehicle's engine power, improving overall efficiency.

3. Supports multiple firefighting systems

Modern industrial fire trucks may include not only water pumps but also:

  • Foam systems

  • Dry powder systems

  • High-pressure water systems

  • Remote-controlled fire monitors

Without a PTO, there are only two solutions:

  • Install a separate engine to drive the pump → increases weight, cost, maintenance points, and occupies space

  • Keep the pump permanently connected to the transmission → pump stops when vehicle stops, unable to pump water on site

The PTO solves both problems at once:

Mode PTO Status Power Destination Result
Driving mode Disengaged All to wheels Normal driving
Firefighting mode Engaged All to fire pump Pumping while stationary

» III. How Does a Fire Truck PTO Work?

The PTO is essentially a "power distribution and conversion system" that transforms vehicle driving power into firefighting operational power.

From an engineering perspective, the complete power path is:

Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor/Hose System

The PTO's working principle can be summarized in three key stages: power take-off, engagement, and transmission.

1. Power Take-Off — Where Does the Power Come From?

The PTO draws power from the engine. Depending on the installation position, the power take-off method differs:

PTO Type Installation Position Power Source Characteristics
Side-mounted PTO Transmission side Transmission countershaft gear Simple structure, lower power (≤50% engine power)
Sandwich PTO Between engine and transmission Engine flywheel Full power output, mainstream configuration
Split-shaft PTO Between transmission and driveshaft Transmission output shaft High power, allows pumping while driving



2. Engagement — How Is Power Connected?

After the driver presses the PTO switch in the cab, the engagement mechanism activates:

Engagement Method Working Principle Common On
Electric solenoid control Electrical signal activates solenoid, pushing shift fork Mainstream on modern fire trucks
Pneumatic control Compressed air pushes piston, actuating fork Large fire trucks
Manual cable Mechanical cable directly pulls fork Older vehicles

Operation sequence:

Press PTO switch → Solenoid/cylinder actuates → Shift fork pushes sliding gear → Meshes with flywheel or transmission gear → Power connected

3. Transmission — How Does Power Reach the Pump?

After the PTO output shaft begins rotating, power is transmitted through the drive shaft to the fire pump:

PTO output shaft rotates → Drive shaft → Fire pump input shaft → Pump impeller rotates → Water is pressurized and discharged

4. Complete Working Sequence



Step Action Result
Step 1 Engine starts, vehicle idling or driving Engine running, PTO disengaged
Step 2 Arrive at scene, driver presses PTO switch Driving power disengaged (on some models), PTO gear activated
Step 3 PTO establishes power connection with transmission Transmission power is diverted to PTO output shaft
Step 4 Drive shaft transmits power to fire pump Fire pump begins receiving continuous mechanical power
Step 5 Fire pump impeller rotates at high speed Suction → Pressurization → Delivery to discharge lines → Firefighting
Step 6 System reaches balanced RPM Stable output, adjustable pressure, flow, and spray pattern

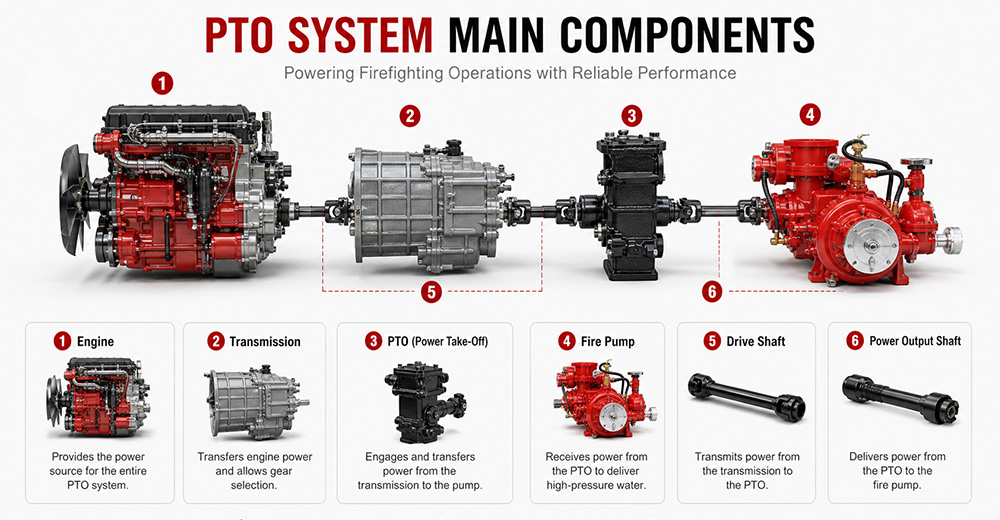

» IV. Main Components of the PTO System

The fire truck PTO system is a complete power transmission chain, with multiple components working together to transfer engine power to the fire pump. The system can be broken down into six core components:

1. Engine

The engine is the power source of the PTO system and the heart of the entire fire truck.

  • Function: Generates raw rotational power, driving the flywheel or crankshaft.

  • Power output: Typically 300–600 HP (depending on chassis model and configuration).

  • Relationship with PTO: The PTO draws power from the engine flywheel or crankshaft — it is the starting point of power.

  • Key characteristic: Engine RPM directly affects PTO output speed and the fire pump's water discharge capability. Fire trucks are typically equipped with high-power diesel engines, which not only drive the vehicle but also provide ample power reserve for the fire pump. After PTO engagement, the operator can control pump discharge pressure by adjusting engine RPM.

2. Transmission

The transmission is responsible for power delivery and speed matching.

  • Function: Receives engine power and adjusts speed and torque through different gear combinations.

  • Relationship with PTO: Side-mounted PTO draws power from internal transmission gears; sandwich PTO is installed at the front of the transmission.

  • Key characteristic: Transmission gear position does not affect PTO output speed — PTO operates independently of gear selection.

  • Two power take-off positions:

    • Transmission side window take-off: PTO mounted on transmission side, drawing power from countershaft or intermediate shaft gears; common on medium-duty fire trucks.

    • Transmission rear-end take-off (sandwich): PTO installed between engine and transmission, drawing power directly from the flywheel, enabling full power output.

3. PTO Unit

The PTO is the core of the entire system, responsible for "extracting" power from the engine and delivering it to the fire pump.

  • Function: Extracts power from the engine or transmission and converts it to the speed and torque suitable for the fire pump.

  • Installation position: Transmission side (side-mounted) or between engine and transmission (sandwich).

  • Key characteristic: Determines power transmission efficiency, speed matching, and operational convenience.

4. Drive Shaft

The drive shaft is the "power bridge" connecting the PTO and the fire pump.

  • Function: Transmits rotational power from the PTO output shaft to the fire pump input.

  • Structure: Typically consists of a metal shaft tube, universal joints, and splined connections.

  • Key characteristic: Must be precisely aligned to avoid vibration; universal joints allow angular compensation.



5. Fire Pump

The fire pump is the final load of the PTO system, responsible for converting mechanical energy into water pressure energy.

  • Function: Receives rotational power from the PTO, drives the impeller to rotate, draws water in, and discharges it under high pressure.

  • Type: Centrifugal pump (single-stage, two-stage, or multi-stage).

  • Typical flow rate: 20 L/s – 180 L/s (1,200 – 6,000 L/min).

  • Typical pressure: 1.0 – 2.5 MPa (10 – 25 bar).

6. PTO Control System

The PTO control system is the "command center" between the driver and the PTO system, responsible for engagement, disengagement, safety protection, and status indication.

  • Function: Controls PTO engagement and disengagement, monitors system status, and provides safety protection.

  • Operating location: Cab interior (primary control) and pump panel (auxiliary control).

  • Control methods: Manual cable, electric solenoid, pneumatic.

Specific control functions:

(1) PTO Engagement Control

The operator presses the PTO switch (electric solenoid/pneumatic) or pulls the lever (manual) in the cab. The control system sends a signal to engage the PTO's internal gears with the power source. After successful engagement is confirmed, an indicator light illuminates, allowing the operator to increase engine RPM.

(2) PTO Disengagement Control

The operator presses the switch again or resets the lever. The control system cuts the signal, and the PTO gears disengage. After disengagement is confirmed, the indicator light turns off.

» V. Different Types of Fire Truck PTO

1. Comparison of Three PTO Types

PTO Type Installation Position Power Source Power Output Typical Application
Sandwich PTO Between engine and transmission Engine flywheel Full power (≥90%) Fire pumpers, aerial trucks
Split-shaft PTO Middle of chassis driveshaft Transmission output shaft Full power Large vacuum trucks, airport fire trucks
Side-mounted PTO Transmission side Transmission gears Partial power (lower) Sprinkler trucks, small vacuum trucks



2. Advantages and Disadvantages of Each PTO Type

Sandwich PTO

  • Advantages: Full power output (≥90%), supports "pumping while driving" (dual-function), high transmission efficiency, easy lubrication.

  • Disadvantages: Higher cost, complex installation, requires modification to the engine-transmission connection.

Split-shaft PTO

  • Advantages: Full power output, no additional space required, high reliability, good dynamic balance, can replace auxiliary engine to drive large pumps.

  • Disadvantages: Requires cutting the original driveshaft, installation position selection must consider driveshaft angle and length compensation.

Side-mounted PTO

  • Advantages: Low cost, simple installation, can draw power directly from the transmission side.

  • Disadvantages: Only partial power available, lower output torque, cannot drive high-power fire pumps, mainly used for low-speed, low-power equipment.

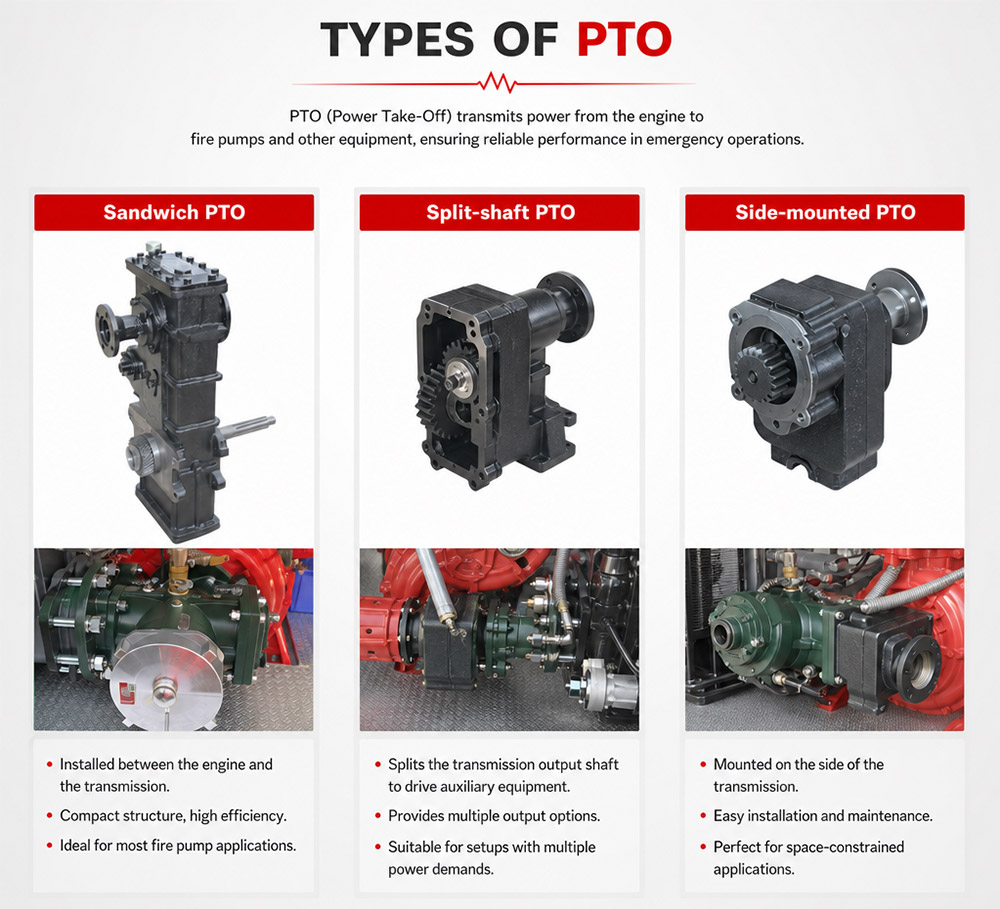

Types of Power Take-off (PTO) for Fire Trucks

» VI. How Does the PTO Drive the Fire Pump?

1. Power Transmission Chain

The process follows a clear mechanical transmission chain:

Engine → PTO → Drive Shaft → Fire Pump → Impeller Rotation → Suction → Pressurization → Fire Monitor

2. Why Is Fire Pump Pressure Stable?



Factor Role
Centrifugal pump characteristic When impeller speed is constant, discharge pressure remains naturally stable
PTO rigid connection No slippage or power loss, ensuring continuous stable power input
Pressure governor Automatically detects flow changes and adjusts engine RPM to maintain set pressure
Relief valve Automatically bypasses when pressure exceeds limit, preventing equipment damage

3. Why Does Engine RPM Affect Pump Pressure?

① Pump speed is determined by engine RPM

Fire pump impeller speed = Engine RPM × PTO ratio. The PTO ratio is fixed (e.g., 1.75:1), so pump speed changes directly with engine RPM.

Calculation formula:

Engine RPM × PTO ratio = Pump speed (RPM)

② Physical relationship between pressure and speed

The pressure generated by a centrifugal pump is proportional to the square of the impeller speed. This physical law means that small changes in RPM cause significant pressure fluctuations.

  • Speed increases → Centrifugal force increases → Discharge pressure rises

  • Speed decreases → Centrifugal force decreases → Discharge pressure drops

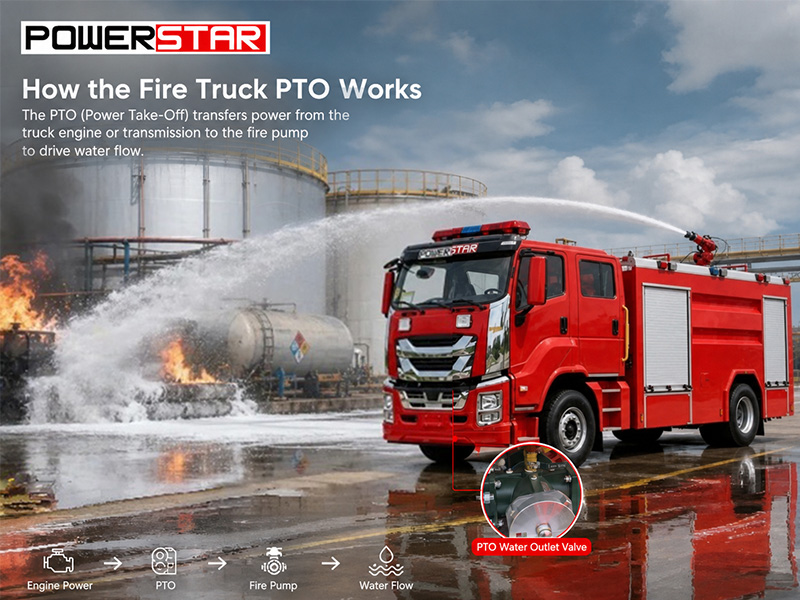

How Does a Isuzu Fire Truck PTO Work

» VII. Common PTO Faults and Solutions

1. PTO will not engage

  • Possible causes: Low air pressure (pneumatic type), faulty solenoid, damaged or stuck cable, interlock conditions not met (parking brake not applied, transmission not in neutral).

  • Solutions: Check air system pressure (must be ≥0.6 MPa); test solenoid; inspect cable; confirm parking brake is applied and transmission is in neutral.

2. PTO engages but pump does not work

  • Possible causes: PTO clutch failure, broken drive shaft or worn splines, damaged internal gears.

  • Solutions: Check PTO clutch engagement; inspect drive shaft for breakage or loose connections; disassemble and inspect internal gears.

3. PTO unusual noise

  • Possible causes: Poor gear meshing or wear, worn bearings, insufficient or degraded lubrication, PTO not fully disengaged.

  • Solutions: Check gear clearance and tooth wear; inspect bearings; replace with qualified lubricant; confirm PTO is fully disengaged.

4. PTO oil leakage

  • Possible causes: Worn or deteriorated seals, cracked housing, loose mounting bolts.

  • Solutions: Replace seals (O-rings, oil seals); inspect housing for cracks; tighten mounting bolts.

5. PTO overheating

  • Possible causes: Prolonged high-load operation, insufficient or degraded lubricating oil, cooling system failure.

  • Solutions: Reduce load or shut down for cooling; replace with qualified lubricant; inspect cooling lines.

6. PTO insufficient power

  • Possible causes: Improper PTO ratio selection, engine RPM set too low, clutch slippage.

  • Solutions: Confirm PTO ratio matches the fire pump; increase engine RPM to rated operating range; inspect clutch for slippage.

» VIII. FAQ

Q1. What does PTO stand for on a fire truck?

PTO stands for Power Take-Off. It is a mechanical system that transfers engine power from the truck's transmission to the fire pump. In simple terms, PTO allows the fire truck's engine to power the pumping system so it can deliver high-pressure water or foam for firefighting operations without needing a separate engine. It is a critical component in industrial and municipal fire trucks.

Q2. Why do fire trucks need a PTO?

Fire trucks need a PTO because it enables the vehicle's main engine to drive the fire pump efficiently. Without a PTO, the fire pump would require a separate engine, which increases cost, weight, and maintenance complexity. PTO systems provide a compact, reliable, and fuel-efficient way to ensure continuous water or foam supply during firefighting operations.

Q3. Can a fire truck operate without a PTO?

Most modern fire trucks cannot operate their pumping system without a PTO because the PTO is responsible for transferring engine power to the fire pump. However, some specialized fire vehicles may use an independent auxiliary engine to drive the pump. These designs are less common due to higher cost, increased maintenance, and lower efficiency compared to PTO-based systems.

Q4. What is the difference between PTO and a fire pump?

The PTO is a power transmission device, while the fire pump is a water or foam pumping system. The PTO delivers mechanical power from the engine to the pump, and the fire pump converts that power into hydraulic pressure to move water or foam. In short, PTO is the "power source connector," and the fire pump is the "firefighting output device."

Q5. How much power can a fire truck PTO provide?

The power output of a fire truck PTO depends on the vehicle design and transmission system. Typically, PTO systems can provide between 50 kW to over 300 kW of mechanical power. Heavy-duty industrial and airport fire trucks often use high-capacity PTO systems capable of supporting large-flow fire pumps and continuous high-pressure operations.

Q6. What are the different types of fire truck PTOs?

There are several types of fire truck PTO systems, including side-mounted PTO, rear-mounted PTO, split shaft PTO, and full power PTO. Side-mounted PTO is commonly used in standard fire trucks, while split shaft and full power PTO systems are used in industrial and airport fire trucks where higher power output and continuous operation are required.

Q7. How do you maintain a fire truck PTO?

PTO maintenance includes regular inspection of lubrication oil levels, checking for leaks, tightening mounting bolts, and ensuring proper alignment of the drive shaft. Operators should also test engagement and disengagement functions regularly. Preventive maintenance is essential to avoid overheating, mechanical wear, and unexpected failure during emergency operations.

Q8. What causes a fire truck PTO to fail?

Common causes of PTO failure include insufficient lubrication, worn gears, misalignment of the drive shaft, overheating, and improper operation by the driver. Electrical or hydraulic control system failures can also prevent PTO engagement. Regular maintenance and correct operating procedures significantly reduce the risk of PTO failure.

Q9. Which PTO is best for industrial fire trucks?

For industrial fire trucks, the best option is usually a split shaft PTO or full power PTO system. These systems can handle high power output, continuous operation, and large-capacity fire pumps. They are widely used in petrochemical plants, refineries, airports, and large industrial facilities where reliable and long-duration firefighting performance is required.

Q10. What should buyers consider when choosing a fire truck PTO?

Buyers should consider engine power compatibility, required fire pump flow rate, vehicle type, and working environment. It is also important to evaluate PTO durability, cooling performance, maintenance accessibility, and compatibility with the chassis. For export projects, compliance with international standards and local regulations should also be taken into account to ensure approval and operational reliability.

» IX. Key Takeaways

  • PTO (Power Take-Off) is the core system that transfers engine power to the fire pump — it determines whether the entire firefighting system can operate properly.

  • The fire truck power chain is: Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor. Any weak link in this chain affects final firefighting performance.

  • The primary function of the PTO is to provide stable, continuous mechanical power output, enabling the fire truck to deliver efficient water or foam supply without requiring a separate engine.

  • Different PTO types (Side-mounted, Rear-mounted, Split shaft, Full power) are suited to different fire truck classes. Industrial fire trucks typically prioritize high-power PTO systems.

  • PTO performance must match the fire pump flow rate and vehicle chassis, otherwise issues such as insufficient power, unstable pressure, or system overload may occur.

  • Regular PTO system maintenance (lubrication, tightening, alignment inspection) is key to ensuring reliable fire truck operation, especially in high-intensity industrial applications.

  • When purchasing industrial fire trucks, buyers should not focus solely on price. PTO power, stability, compatibility, and after-sales support are equally critical factors to evaluate.

  • For high-risk scenarios such as petrochemical plants, airports, and large industrial parks, Full Power PTO or Split Shaft PTO systems are recommended to ensure continuous operational capability.



Facebook Linkedin Youtube Twitter Pinterest

Verwandte Informationen

Möglicherweise interessieren Sie sich für die folgenden Informationen

Wasserlöschfahrzeug vs. Schaumlöschfahrzeug: Welches sollten Sie wählen?
Wasserlöschfahrzeug vs. Schaumlöschfahrzeug: Welches sollten Sie wählen?

Wasserlöschfahrzeuge Löschfahrzeuge bekämpfen Brände von Holz, Papier und Textilien. Schaumlöschfahrzeuge sind für Brände von brennbaren Flüssigkeiten wie Benzin und Öl geeignet. Welches Löschfahrzeug das richtige ist, hängt von den jeweiligen Gefahren ab. A Wasserlöschfahrzeug Es verfügt über einen großen Wassertank und nutzt eine Hochdruckpumpe, um Wasser durch Schläuche oder einen Deckwerfer zu fördern. Es ist der weltweit am häufigsten eingesetzte Feuerwehrfahrzeugtyp bei kommunalen Feuerwehren und Industrieanlagen. A Schaumfeuerwehrwagen Ein Löschfahrzeug hingegen ist speziell für den Transport und die Abgabe von Löschschaum konzipiert. Wenn Wasser allein ein Feuer nicht wirksam löschen kann – beispielsweise Brände von brennbaren Flüssigkeiten, Chemikalien oder Kraftstoffen – ist Schaum die bessere Wahl. Schaum bildet eine Schutzschicht über dem Feuer, unterbricht die Sauerstoffzufuhr und verhindert so ein Wiederaufflammen. I. Was ist ein Wasserlöschfahrzeug? Ein Wasserlöschfahrzeug ist genau das, wonach es klingt – ein Fahrzeug mit einem großen Wassertank, einer leistungsstarken Pumpe und Schläuchen oder Strahlrohren, um Wasser auf Brände zu verteilen. Der Wassertank fasst typischerweise zwischen 500 und 3.000 Gallonen (etwa 2.000 bis 12.000 Liter). Die Pumpe saugt Wasser aus dem Tank oder aus einer externen Quelle wie einem Hydranten, See oder Teich an und presst es dann unter hohem Druck durch die Schläuche. Wo Wasserlöschfahrzeuge am besten eingesetzt werden können: Wasserlöschfahrzeuge sind ideal für Brände der Klasse A , die gewöhnliche Brennstoffe beinhalten: Holz und Schnittholz Papier und Karton Stoff und Gewebe Gummi und Kunststoffe Gras, Gestrüpp und Waldmaterialien Wenn es sich bei dem Brand um brennbare Materialien handelt, die in einem Haus, einem Lagerhaus oder auf einem Feld verbrannt werden, kann er in der Regel mit Wasser gelöscht werden. Einschränkungen der Wasserversorgung: Wasser hat eine entscheidende Schwäche. Wird es auf brennende Flüssigkeiten wie Benzin, Öl oder Chemikalien gesprüht, sinkt es aufgrund seines höheren Gewichts. Der Brennstoff schwimmt obenauf und brennt weiter. In manchen Fällen kann Wasser das Feuer sogar ausbreiten. Deshalb ist Wasser allein bei Bränden brennbarer Flüssigkeiten nicht wirksam. Technische Daten der Feuerlöschpumpe für Wasserlöschfahrzeuge: Wasserlöschfahrzeug Feuermonitor Spezifikationen: II. Was ist ein Schaumlöschfahrzeug? Ein Schaumlöschfahrzeug ist ein Spezialfahrzeug zum Transport und zur Ausbringung von Löschschaum. Es verfügt über zwei separate Tanks – einen für Wasser und einen für Schaummittelkonzentrat. Ein Schaummischsystem mischt die beiden Komponenten in einem bestimmten Verhältnis, typischerweise 1 %, 3 % oder 6 % Schaummittelkonzentrat zu Wasser. Diese Mischung strömt dann durch eine Schaumdüse, wo Luft hinzugefügt wird, wodurch eine ausgedehnte, stabile Schaumdecke entsteht. So funktioniert Schaum: Der Schaum bildet eine Schicht über der brennenden Flüssigkeit oder dem...

Details
Funktionsweise von Feuerwehrfahrzeugen: Wesentliche Systeme und Komponenten
Funktionsweise von Feuerwehrfahrzeugen: Wesentliche Systeme und Komponenten

Feuerwehrfahrzeuge Die Wasserversorgung, die Druckerzeugung und die Brandbekämpfung erfolgen durch das koordinierte Zusammenwirken mehrerer Systeme. Das Verständnis dieser Prinzipien hilft Feuerwehrleuten, in Notfallsituationen effektiv zu arbeiten. » I. Wie Feuerwehrfahrzeuge funktionieren: ▪ A. Pumpensystem: Das Herzstück der Brandbekämpfung: Das Herzstück eines jeden Feuerwehrfahrzeugs ist seine Pumpe. Diese leistungsstarke Einheit fördert Wasser aus dem Bordtank oder einer externen Quelle – wie beispielsweise einem Hydranten, See oder Teich – und befördert es unter hohem Druck durch Schläuche. Die am häufigsten verwendete Pumpe ist die Kreiselpumpe, die mit einem rotierenden Laufrad arbeitet, um das Wasser unter Druck zu setzen und zu transportieren. Die Feuerwehrleute steuern den Wasserdurchfluss mithilfe von Hebeln und Manometern am Pumpenbedienfeld. Sie können den Druck nach Bedarf anpassen und das Wasser gleichzeitig auf mehrere Schlauchleitungen verteilen. Pumpentyp Eigenschaften Beste Anwendung Einstufige Kreiselpumpe Hoher Durchfluss, mäßiger Druck Allgemeine kommunale Brandbekämpfung Zweistufige Kreiselpumpe Umschaltbar zwischen Volumen und Druck Hochhäuser, lange Schläuche liegen Mehrstufige Pumpe Sehr hoher Druck Industrieanlagen, Schaumsysteme ▪ Wichtigste Pumpenparameter: › Durchflussrate: 1.200 - 6.000 Liter pro Minute (modellabhängig) › Maximaler Druck: 1,0 - 2,5 MPa (10-25 bar) › Vorlaufzeit: ≤30 Sekunden ▪ B. Wassertank und Speichersystem: › Tankinhalt: 500–1.500 Gallonen (ca. 2.000 bis 6.000 Liter), abhängig von Fahrzeuggröße und -typ › Tankmaterial: Korrosionsbeständiger Edelstahl oder beschichteter Kohlenstoffstahl › Interne Trennwände: Mehrere Kammern mit Anti-Schwall-Design zur Kontrolle der Wasserbewegung bei Notfallmaßnahmen › Befüllzeit: ≤3 Minuten über Hydrant oder Saugzug › Wasserstandsanzeige: Optische Anzeige an der Tankseite; optionales Fahrerhausdisplay Der Tank ist aus korrosionsbeständigen Materialien gefertigt, typischerweise aus Edelstahl oder beschichtetem Kohlenstoffstahl, und verfügt über interne Schwallbleche, die den Wasserausstoß bei Notfallfahrten kontrollieren. ▪ C. Schlauch- und Düsensysteme Feuerwehrfahrzeuge führen verschiedene Schläuche mit unterschiedlichen Funktionen mit: › Angriffsschlauch: 1,5 - 2,5 Zoll Durchmesser — leitet Wasser direkt zur Brandquelle › Zuleitungsschlauch: 4 - 5 Zoll Durchmesser — transportiert Wasser von Hydranten oder anderen Pumpen › Boosterschlauch: kleiner Durchmesser auf der Trommel – wird für kleine Brände wie Gras- oder Fahrzeugbrände verwendet Am Ende des Schlauchs ermöglicht die Düse den Feuerwehrleuten, den Wasserstrahl zu steuern und Druck, Strahlmuster und Richtung je nach Brandart anzupassen. ▪ D. Feuerwache › Wassermonitor: Liefert einen Wasserstrahl mit hohem Volumen zur großflächigen Brandbekämpfung; stationär oder ferngesteuert › Trockenpulvermonitor: Gibt Trockenlöschpulver für Brände von brennbaren Flüssigkeiten, Gasen und elektrischen Anlagen ab › Kombi...

Details
Gutes Design für das Isuzu 700P Feuerwehrfahrzeug (Jahr 2026)
Gutes Design für das Isuzu 700P Feuerwehrfahrzeug (Jahr 2026)

Als führender Hersteller von Isuzu-Feuerwehrfahrzeugen besteht das Kerndesign des Isuzu NPR-Wasser-Schaum-Feuerwehrfahrzeugs darin, ein Schaumlöschsystem in einen Wassertankwagen zu integrieren. So entsteht ein kombiniertes Feuerlöschgerät, das sowohl Wasser als auch Schaum versprühen kann. Es kann Brände selbstständig löschen, Wasser- oder Schaumgemische an andere Fahrzeuge abgeben und eignet sich ideal für Einsätze in trockenen und wasserarmen Gebieten. ★ Technisch Spezifikation Alle Feuerwehrfahrzeuge von CS Trucks werden zu 100 % nach Kundenwunsch gefertigt. Kapazität Motormodell Wasser Schaum Feuerpumpe Feuermelder 2.500 l ISUZU 4HK1 / 19 0 PS 2.500 l 500L CB10/40 Feuerlöschpumpe PL8/32 Offizielles ISUZU Feuerwehr-Fahrgestell, Baujahr 2026 Zeichnung des originalen Feuerwehrfahrzeug-Chassis von 2026 Artikel Konstruktionsdetails von Isuzu-Feuerwehrfahrzeugen Designkern Integriert ein Schaumlöschsystem in ein Tanklöschfahrzeug und schafft so ein multifunktionales Löschfahrzeug, das sowohl Wasser als auch Schaum ausbringen kann. Zu den Merkmalen gehören: • Unabhängige Brandbekämpfung • Wasser- oder Schaumgemischzufuhr zu anderen Geräten • Geeignet für trockene oder wasserarme Gebiete, ermöglicht multifunktionale Nutzung Gesamtdesignkonzept Das Fahrzeug wurde für die Brandbekämpfung in Werkstätten und deren Umgebung entwickelt und verfügt über erweiterte Fähigkeiten zur Bekämpfung von Öl-, Elektro- und Feststoffbränden. Es besteht aus einem Fahrgestell und einem speziellen Aufbau und zeichnet sich durch Zuverlässigkeit, Multifunktionalität und einfache Bedienung aus. Chassis-Auswahl • Verwendet bewährte Fahrgestelle des Typs II für mittlere oder schwere Beanspruchung. • Allradantrieb wird empfohlen, um die Mobilität und Traktion in schwierigem Gelände zu verbessern. NEUES DESIGN DES ISUZU 700P WASSERFEUERWEHRFAHRZEUGS (2026) Kernsystemkomponenten & wichtige Designpunkte 1. Wassertank & Schaummitteltank • Material: Edelstahl, korrosionsbeständig • Empfohlene Kapazität: Wassertank 3000–5000 l, Schaummitteltank 300–600 l • Strukturoptimierung: Interne Trennwände trennen Wasser- und Schaumkammern; über Anschlussöffnungen kann auf den Betrieb mit nur einem Wassertank umgeschaltet werden, wodurch eine vielseitige Nutzung möglich ist. 2. Schaumdosiersystem • Verwendet einen Druckregler (Kernkomponente) zum präzisen Mischen von Wasser und Schaummittelkonzentrat im Verhältnis 3 % oder 6 %. • Stabile Leistung, unbeeinflusst von Durchfluss- oder Druckschwankungen, geeignet für Bediener ohne Fachkenntnisse. • Ausgestattet mit externem Schaumstoff-Sauganschluss zur Nachfüllung vor Ort 3. Entladungssystem • Feuerlöschpumpe: Hocheffiziente, energiesparende mehrstufige Kreiselpumpe, Fördermenge ≥ 4 0 L/S • Feuerlöschmonitor: Ferngesteuerter Wasser-/Schaumlöschmonitor, Reichweite ≥ 50 Meter, einstellbarer Winkel • Unterstützt den Anschluss von Feuerwehrschläuchen und Schaumdüsen für flexible Einsätze NEUES DESIGN DER ISUZU NPR Schaumlöschfahrzeuge 2026 Anwendungs...

Details
China PF5-15 stationärer Trockenpulvermonitor
China PF5-15 stationärer Trockenpulvermonitor

Der PF5-15 fest installierter Trockenpulvermonitor Es verwendet Trockenpulver als Medium und benötigt einen festen Untergrund für ein gleichmäßiges Sprühen. Es eignet sich für Chemie- und Lagerhallen und kann die brennende Oberfläche in der Frühphase eines Brandes schnell abdecken, wodurch die Löschwirkung verbessert wird. Der PF5-15 stationärer Trockenpulvermonitor verfügt über eine robuste Bauweise, ist einfach zu bedienen und kann zur Fernaktivierung und präzisen Sprühung mit einem automatischen Steuerungssystem verbunden werden. » I. PF5-15 stationärer Trockenpulvermonitor Struktur: Merkmale des stationären Trockenpulvermonitors PF5-15: ● Voll funktionsfähig; ● Einfache und neuartige Struktur; ● Stabile Leistung und einfache Wartung; ● Niedriger Eingangsdruck; ● Ausgestattet mit einem automatischen Ablassventil mit horizontaler und vertikaler Verriegelungsfunktion; ● Material: Präzisionsgegossene Aluminiumlegierung; ● Kanonenkopf: Aluminiumlegierung. » II. Schaumkanone PL24 Spezifikationen: Modell Fließen ( kg /S ) Reichweite ( M ) Bemessungsbetriebsdruck ( MPa ) Nickrotation ( ° ) Horizontale Drehung ( ° ) L×B×H ( mm ) Gewicht ( kg ) PF5-15/40 40 ≥42 0,80 -45 ~ +70 0 ~ 360 980x340x550 28,5 » III. Produktanwendungen: Feuerwehrfahrzeug mit fest installiertem Trockenpulvermonitor PF5-15 PF5-15 stationärer Trockenpulvermonitor Prüfung Der stationäre Trockenpulvermonitor PF5-15 zeichnet sich durch eine große Sprühweite und breite Abdeckung aus und bildet schnell eine Trockenpulver-Brandschutzbarriere. Er eignet sich für feste Standorte wie Chemieanlagen, Öldepots und Lagerhallen und gewährleistet eine kontinuierliche und zuverlässige Brandbekämpfung auf großen Flächen.

Details
6HK1-TC Feuerwehrfahrzeug Isuzu Motorfehlercode
6HK1-TC Feuerwehrfahrzeug Isuzu Motorfehlercode

Isuzu 6HK1-TC Feuerwehrfahrzeuge , auch genannt Isuzu Rettungs- und Feuerwehrfahrzeug Motorfehlercode-Diagnose und -Lösungen. Der Isuzu 6HK1-TC-Motor nutzt das fortschrittliche elektronische Steuerungssystem TICS für die Kraftstoffeinspritzpumpe und verfügt über eine Selbstdiagnosefunktion des Motorsteuergeräts (ECU). Erkennt das System einen Fehler, leuchtet die Motorkontrollleuchte auf und der entsprechende Fehlercode wird gespeichert. Das Verständnis der Bedeutung und der Lösungen dieser Fehlercodes kann die Effizienz der Motorwartung deutlich verbessern. Häufige Fehlercodes und Lösungen Fehlercodes der P-Serie P0101 (Massenluftstromsensor-Schaltkreis – niedriges Signal) Prüfen Sie den Kühlmitteltemperatursensor und dessen Verkabelung. Kontrollieren Sie die Versorgungsspannung und die Masseverbindung des Sensors. Tauschen Sie gegebenenfalls das Steuergerät oder den Sensor aus. P0102 (Massenluftstromsensor-Schaltkreis zu hoch) Kraftstoffqualität und Filterzustand prüfen. Kraftstoffsystem reinigen. Kraftstoffdruckregler, Kraftstoffpumpe und Einspritzdüsenkreisläufe prüfen. P0103 (Massenluftstromsensor A Stromkreis zu hoch) Prüfen Sie den Sensorsignalkreis auf Kurzschluss. Testen Sie die Funktionsfähigkeit des Sensors. Tauschen Sie gegebenenfalls den Sensor oder das Steuergerät aus. Digitale Fehlercodes 10 (Fehler des Rack-Sensors) Überprüfen Sie den Racksensor und seine Verkabelung. Stellen Sie sicher, dass die Signalübertragung einwandfrei funktioniert. 11 (Fehler im Drehzahlregler-Servosystem) Prüfen Sie den Betriebszustand des Drehzahlregler-Servosystems. Testen Sie die zugehörigen Stromkreisverbindungen. 14 (Fehler des Hilfsdrehzahlsensors) Überprüfen Sie die Einbauposition des Hilfsdrehzahlsensors. Testen Sie das Ausgangssignal des Sensors. 15 (N-TDC-Sensorfehler) Prüfen Sie die Verbindung des N-TDC-Sensors. Signalgenauigkeit überprüfen Systemwartung und vorbeugende Maßnahmen SN Diagnostische Artikel Entscheidungszeit Backup-Steuerung Daten Elektronischer Regler Bevor Sie reisen 10 Fehler des Rack-Sensors 160 ms Öl aus oder konstante Drehzahl Normale Kontrolle 11 Fehler im Regler-Servosystem 1s Öl aus oder konstante Drehzahl Normale Kontrolle 14 Fehler des sekundären Geschwindigkeitssensors 10er Normale Kontrolle Normale Kontrolle 15 Fehler des N-TDC-Sensors — Normale Kontrolle Normale Kontrolle 14/15 Fehler des N-TDC-Sensors und des sekundären Drehzahlsensors 2,5 Sekunden Gebrochenes Öl Steuerung aus 211 Fehler im Kraftstofftemperatursensor 3s 20℃ Steuerung aus 22 Fehler des Atmosphärentemperatursensors 1s 25℃ 23 Fehler des Motorkühlmitteltemperatursensors 3s 55℃ Normale Kontrolle Anschluss Terminal Nr. Signal Drahtkoeffizient/Durchmesser (Einspritzpumpenkabelbaum) SWP 8-Terminals Schwarz 1 Ansteuerspannung des Regleraktuators - 1 RM 2 2 Reglerkreis Masse-1 W/1.2 3 Zielposition im Gestell - 1 U1 2 4 Spannung in Rackposition G/1.2 5 Reglerkreis 5V-1 Y/1,2 6 Backup-N-Sensor (GND) BR/1.2 7 Backup-N-Sensor (SIG) 0/1,2 8 Herunterziehen B/1.2 SW...

Details
Wartungstipps für Isuzu Feuerwehrfahrzeuge mit 6HK1-Motor
Wartungstipps für Isuzu Feuerwehrfahrzeuge mit 6HK1-Motor

Isuzu 6HK1 Feuerwehr- und Rettungsfahrzeuge , auch genannt Isuzu Feuerwehrfahrzeug , Wenn der Motor eines Isuzu-Rettungs- und Feuerwehrfahrzeugs überhitzt, sollten zuerst die folgenden Bereiche überprüft werden: 1. Kühlsystem: Probleme wie ein defekter Lüfter, ein verstopfter Kühler, ein defektes Thermostat oder eine unzureichende Kühlmittelmenge können allesamt zu einer Überhitzung des Motors beitragen. 2. Ölqualität und -menge: Eine schlechte Ölqualität oder eine unzureichende Ölmenge kann ebenfalls zu einer Überhitzung des Motors führen. 3. Mechanische Defekte wie Zylinderauswurf, Zylinderlaufbuchsenrisse oder Zylinderlaufbuchsenrisse können dieses Phänomen ebenfalls verursachen. Als Hochleistungs-Dieselmotor erfordert der Isuzu 6HK1-Motor die strikte Einhaltung der technischen Spezifikationen für die Wartung. Die wichtigsten Punkte sind folgende: 1. Strukturelles Verständnis sowie Spezifikationen für Demontage und Montage Kurbelwellen-Pleuelstangen-Mechanismus Die Zylinderlaufbuchse ist lose gefertigt und erfordert Spezialwerkzeug, um ein Herausfallen beim Aus- und Einbau zu verhindern. Das Standardspiel beträgt 0,122–0,156 mm. Der Kolbenaußendurchmesser weist eine geringe Toleranz auf (114,894–114,909 mm). Achten Sie bei der Montage auf die Öffnungsrichtung der Kolbenringe und die Einstellung der drei Lagerspiele (Endspiel, Seitenspiel und Hinterspiel). Das untere Kurbelgehäuse ist ein einteiliges Bauteil und muss bei Wartungsarbeiten angehoben werden, um Verformungen zu vermeiden. Ausrichtung des Steuersystems Beim Zusammenbau des Getriebes müssen die Markierungen für Kurbelwellen- und Zwischenrad ausgerichtet werden. Die Nockenwellenmarkierung B muss bündig mit der Zylinderkopfoberfläche abschließen. Der Motor sollte sich im oberen Totpunkt der Kompression des ersten Zylinders befinden. Beim Einbau der Einspritzpumpe muss der Zündzeitpunktzeiger mit dem S-Punkt am Stecker und die Markierung für den Einspritzversteller mit dem Zeiger am Pumpengehäuse ausgerichtet werden. • Der lineare Gleichstrommotor bewegt die Spule entsprechend dem Ausgangssignal der Steuereinheit auf und ab. • Die am Spulenblock angebrachte Pleuelstange überträgt die Auf- und Abwärtsbewegung der Spule auf den Pleuelblock, der am Ende der Zahnstange montiert ist. Unter dem Druck des Pleuelblocks bewegt sich die Zahnstange nach links und rechts, um die eingespritzte Kraftstoffmenge zu verändern. Bewegt sich der Spulenblock nach oben, drückt die Pleuelstange die Zahnstange und erhöht so die Kraftstoffmenge; bewegt sich der Spulenblock hingegen nach unten, verringert sich die Kraftstoffmenge. Die Funktion der Säule besteht darin, die vertikale Bewegung in die Höhenbewegung der Zahnstange umzuwandeln. • Der Kupferblock ist auf dem oberen Teil des Verbindungsblocks montiert und bildet so einen Zahnstangensensor. Dieser Sensor erfasst den Zahnstangenhub und meldet den Wert an die Steuereinheit zurück, sodass der Ist- und der Soll-Zahnstangenhub kontinuierlich verglichen werden...

Details

Nachricht hinterlassen

Nachricht hinterlassen
Wenn Sie an unseren Produkten interessiert sind und mehr Details erfahren möchten, hinterlassen Sie bitte hier eine Nachricht. Wir werden Ihnen so schnell wie möglich antworten.
Senden
Kontaktieren Sie uns:info@fire-trucks.com

Heim

Produkte

whatsapp

Kontakt
