Fertigungszeichnung der HOWO-Trockenpulver-Feuerwehrfahrzeugfabrik

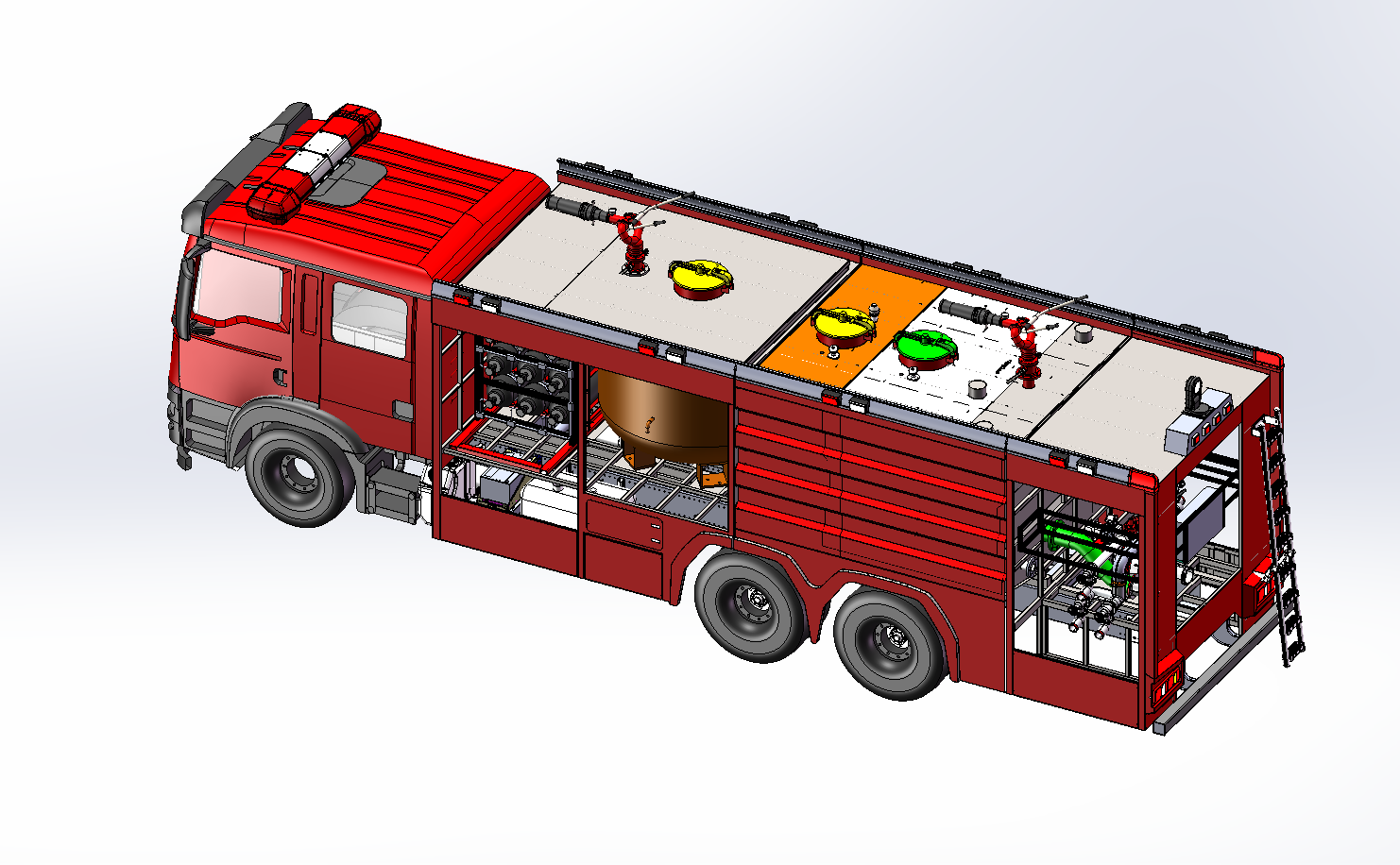

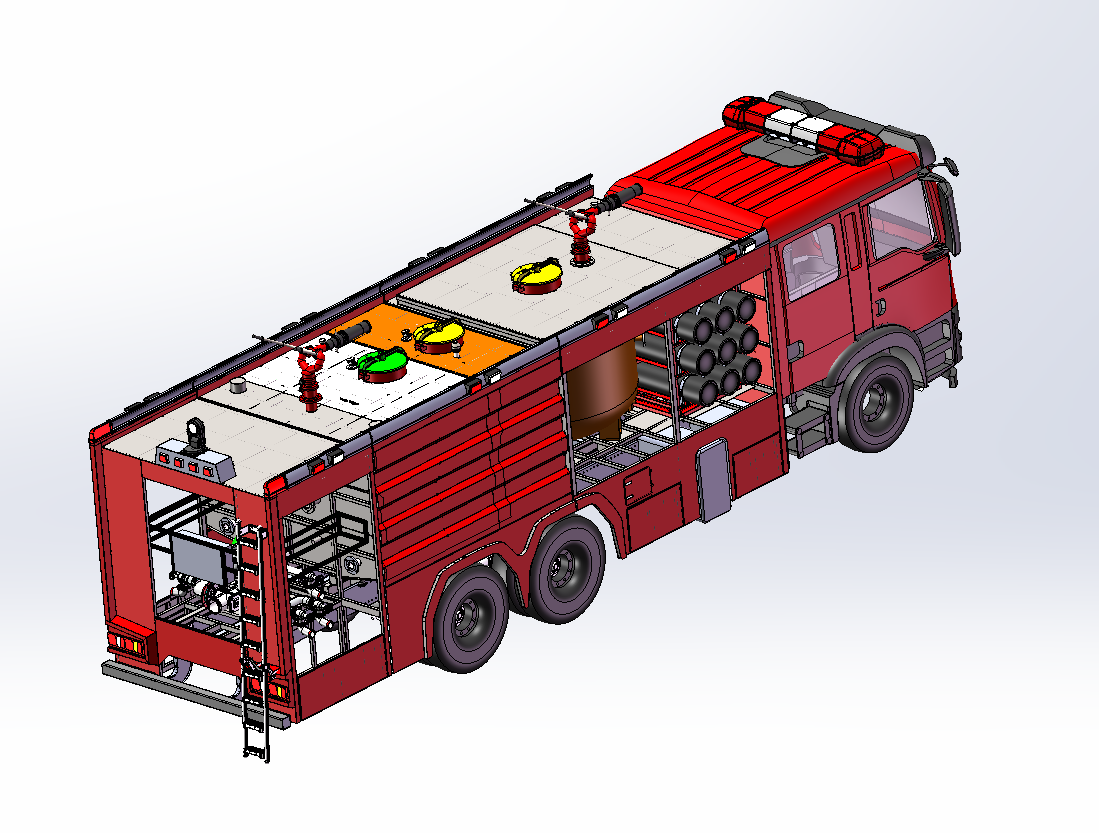

Die technische 3D-Strukturzeichnung des petrochemischen 8x4 HOWOSchaum-Feuerwehrfahrzeugsauch als Fahrgestell-Layoutzeichnung des HOWO-Feuerwehrfahrzeugs oder technische Zeichnung des industriellen 8x4 HOWO-Schaum-Feuerwehrfahrzeugs bezeichnet, visualisiert vollständig die Gesamtanordnung von Fahrgestell, Flüssigkeitstanks, Feuerlöschsystemen und Zusatzausrüstung für petrochemische Feuerrettungsprojekte. Basierend auf dem schweren dreiachsigen Sinotruk HOWO 8×4-Fahrgestell zeigt die Zeichnung deutlich die Doppelsitz-Kabine für die Besatzung, den leistungsstarken Dieselmotor, das Getriebe und den tragenden Rahmen, um die stabile Tragfähigkeit für großvolumige Wasser- und Schaumtanks darzustellen.     PDF-Download: 3D-Strukturzeichnung des petrochemischen 8x4 HOWO-Schaum-Feuerwehrfahrzeugs     Name Modell Motor Löschmittel Pumpe Werfer Steuerung Werkzeuge HOWO-Feuerwehrfahrzeug 8x4 schwerlast MC44.16-61 460 PS 20.000 l Wasser 5.000 l Schaum CB10/120 PL10/100 Integriert Voll ausgestattet           Die HOWO-FeuerwehrfahrzeugOberbauzeichnungzeigt getrennte korrosionsbeständige Wassertanks und Schaummitteltanks im Mittelbereich, vollständig mit internen Schwallwänden, Flüssigkeitsstandsensoren und Überlaufschutzstrukturen ausgestattet. Die Anordnung des hinteren Pumpenraums zeigt eine Hochleistungs-Feuerlöschpumpe, einen automatischen Schaummittelzumischer, ein integriertes hydraulisches Bedienfeld und vollständig aus Edelstahl gefertigte Rohrleitungen, wodurch unabhängige oder gemischte Wasser-Schaum-Ausgabefunktionen für Öl- und Chemiebrände hervorgehoben werden.   Technische Zeichnung des kombinierten Löschmittel-Feuerwehrfahrzeugs 8x4 HOWO   CAD-Zeichnung des schweren 8x4 Schaum-Wasser-Feuerwehrfahrzeugs   2D- und 3D-Zeichnung des petrochemischen 8x4 Schaum-Feuerwehrfahrzeugs   Fahrgestell-Layoutzeichnung des 12-Räder-HOWO-Feuerwehrfahrzeugs   Der Oberbau des Fahrzeugs verfügt über eine vollständig abgedichtete Struktur. Im Gegensatz zu anderen Schaum-Feuerwehrfahrzeugenbesitzt es keine Feuerwehrausrüstungskästen rund um den Aufbau; stattdessen verfügt es über zwei oder mehr kleine Ausrüstungskästen an den linken und rechten Seitenschutzvorrichtungen. Der Aufbau verwendet ein internes Tankstruktur-Design mit einem gesamten Tankvolumen von 25 Kubikmetern, einschließlich eines 20-Kubikmeter-Wassertanks und eines 5-Kubikmeter-Schaumtanks.   Petrochemisches 8x4 HOWO-Schaum-Feuerwehrfahrzeug   Schwerlast-8x4-Tanklöschfahrzeug mit Schaummitteltank Feuerwehrausrüstung an Bord   Feuerwehr-Bedienfeld   Lebensmittelverarbeitung & Catering     Dachmontierter elektrischer Wasserwerfer, seitliche Werkzeugschränke sowie Saug- und Druckleitungen sind alle mit Maßangaben gekennzeichnet. Diese detaillierte technische Zeichnung eines 8x4 HOWO Industrialischaum-Feuerwehrfahrzeugs unterstützt die Fabrikproduktion, die technische Prüfung durch Kunden und die Einreichung von Projektangeboten. Sie hilft Kunden, die Konstruktionslogik, Wartungspositionen und Geräteanp...

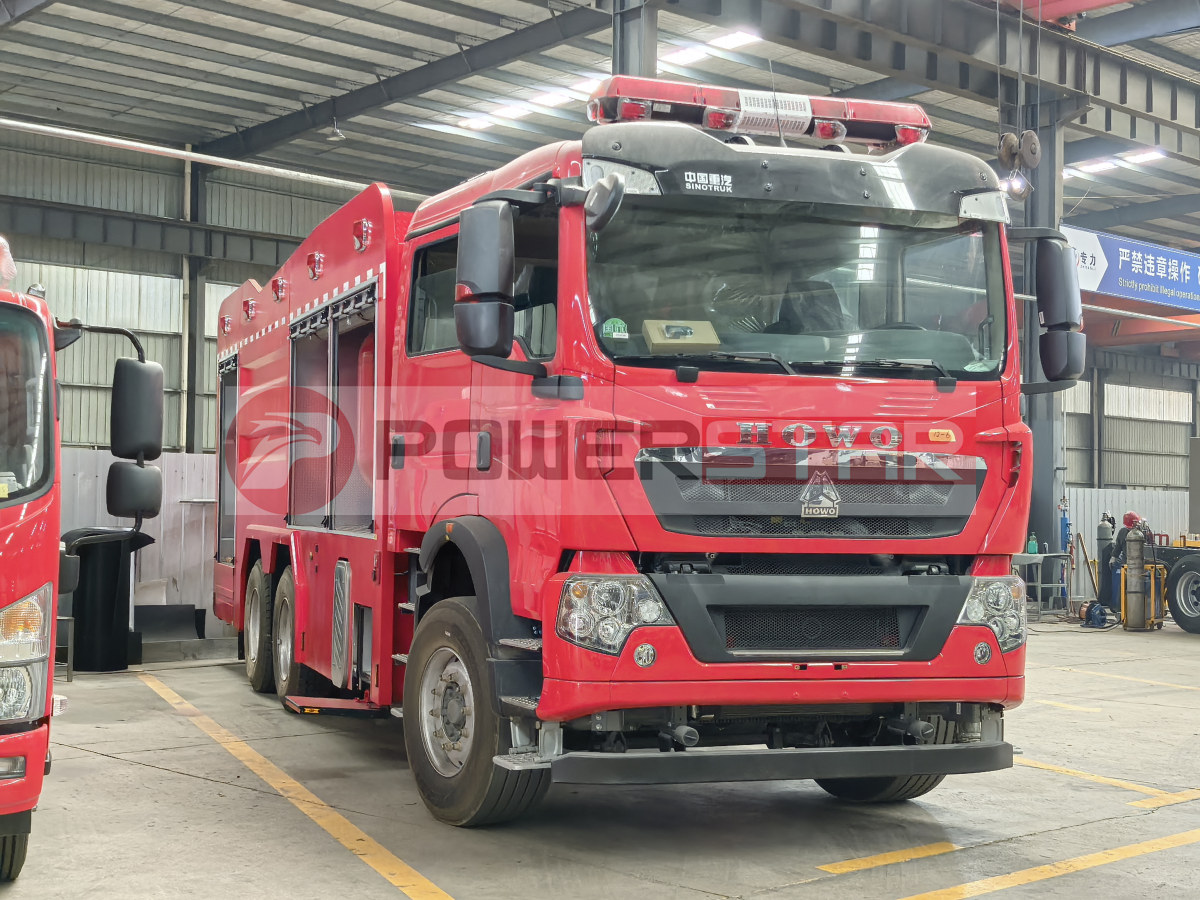

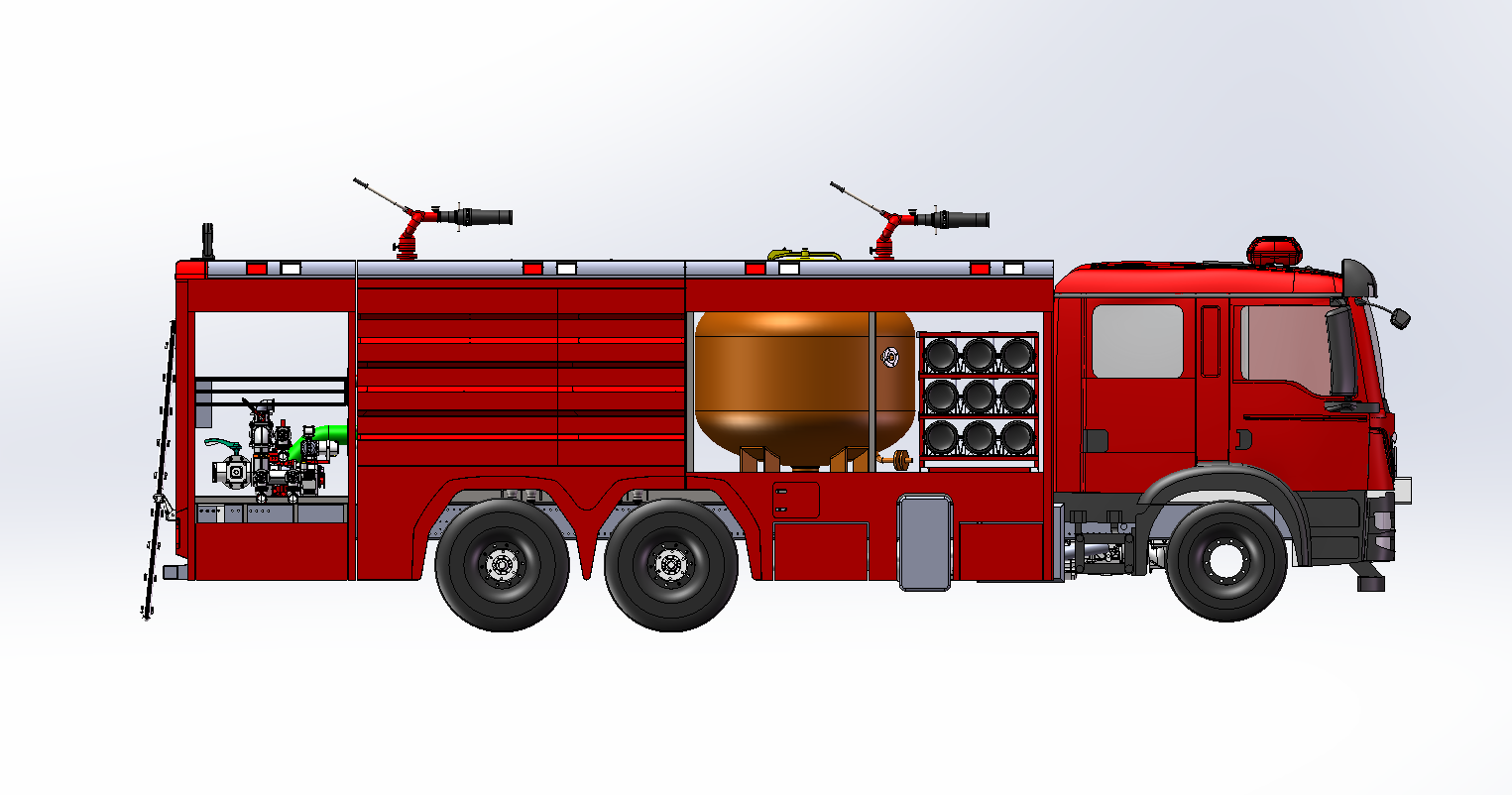

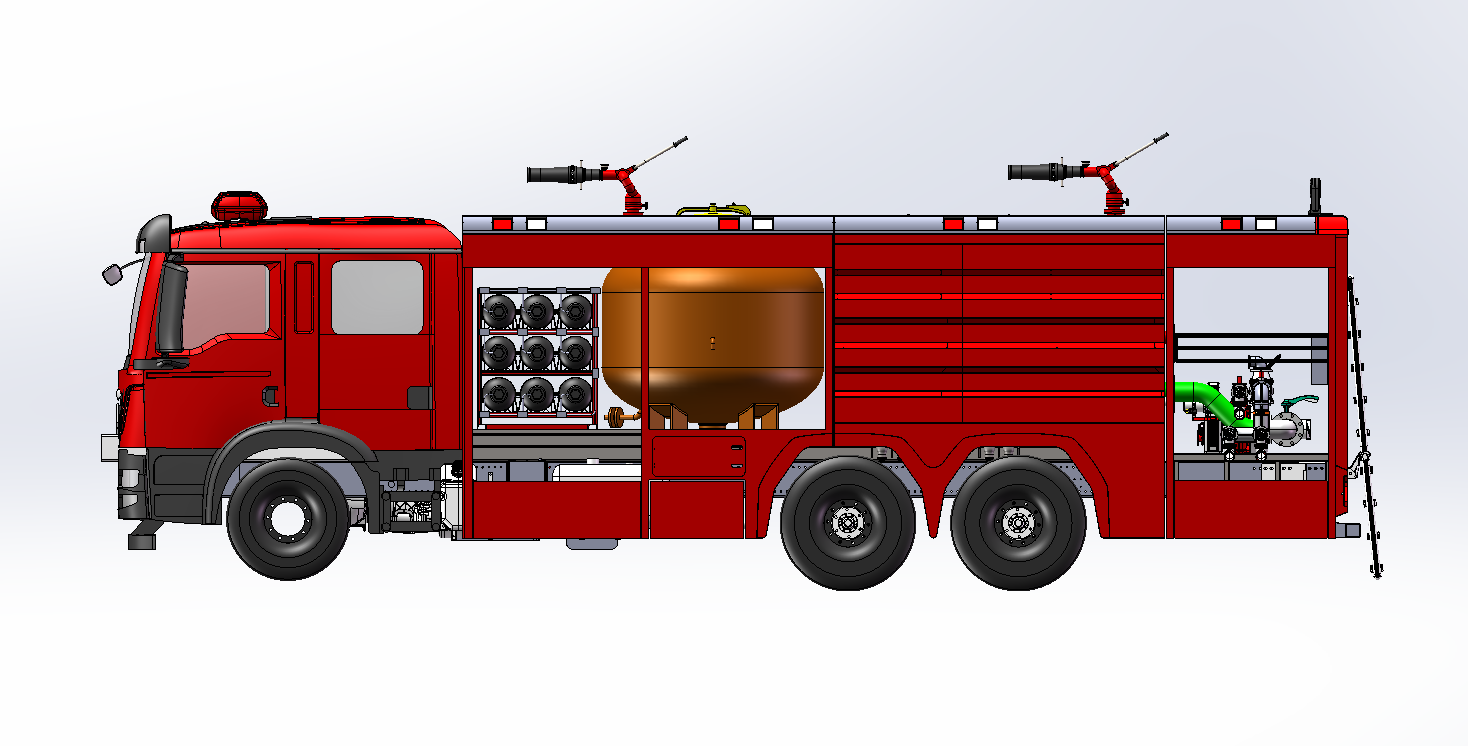

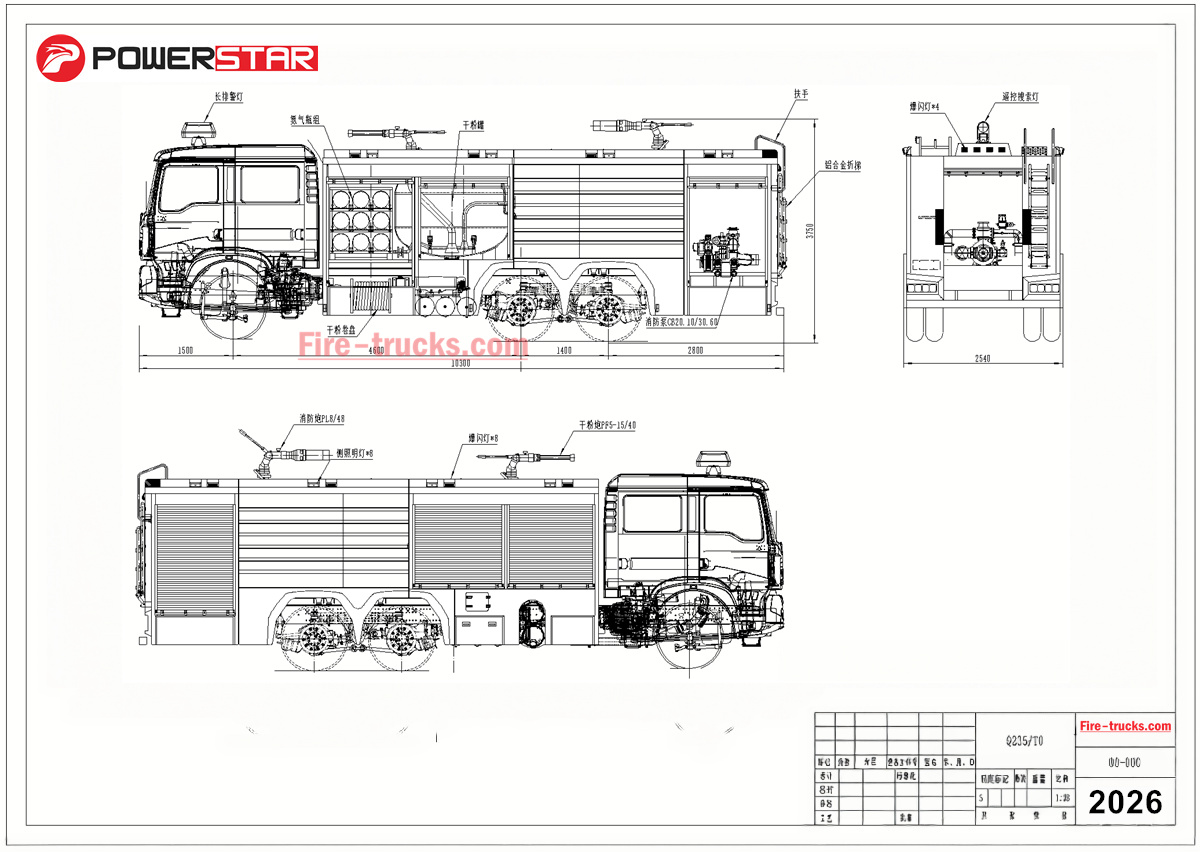

Als einer der professionellsten Hersteller Chinas für kombinierte Trockenpulver- und Schaumlöschfahrzeuge integriert POWERSTAR TRUCKS unabhängige Forschung und Entwicklung, Präzisionsfertigung und vollständig kundenspezifischen Service und liefert zuverlässige Mehrfachlöschmittel-Feuerwehrfahrzeuge an kommunale Feuerwehren, petrochemische Anlagen, LNG-Terminals, Häfen, Bergwerke und Industrieparks weltweit.   Fertigungs- und Konstruktionszeichnung der HOWO-Trockenpulver-Feuerwehrfahrzeugfabrik, auch als Konstruktionszeichnung des HOWO-Trockenpulver-Feuerfahrzeugs oder technische Zeichnung des HOWO-Schaum-Trockenpulver-Feuerlöschfahrzeugs bezeichnet, basiert auf den unterschiedlichen Kundenanforderungen. Vor der Produktion des Feuerwehrfahrzeugs sollten die Arbeitsbedingungen und die detaillierte Anwendung des Fahrzeugs berücksichtigt werden.     PDF herunterladen:Fertigungs- und Konstruktionszeichnung der HOWO-Trockenpulver-Feuerwehrfahrzeugfabrik       Name Modell Motor Löschmittel Pumpe Wasserwerfer Steuerung Werkzeuge HOWO-Feuerwehrfahrzeug 6x4 371 PS 6000 l Wasser 2000 l Schaum 2000 l Pulver CB10/100 PL8/64 Integriert Vollständig ausgestattet       POWERSTAR TRUCKS: Chinas führender professioneller Hersteller von kombinierten Trockenpulver- und Schaumlöschfahrzeugen   Fertigungs- und Konstruktionszeichnung der HOWO-Trockenpulver-Feuerwehrfahrzeugfabrik   ▶LKW-Modell : 6x4 HOWO CAD-Zeichnung eines Schaum-Wasser-Trockenpulver-Feuerwehrfahrzeugs ▶Spezifikation : 6000 l Wasser + 2000 l Schaum + 2000 l Trockenpulver ▶Anwendungsbereich : Rettungsfeuerwehr / Kommunale Feuerwehrbehörde Originale HOWO-Feuerwehr-Fahrgestellkabine   CAD-Konstruktion des Feuerwehrfahrzeugs   Einfach und langlebig         100% werkseitige CAD-Zeichnung HOWO kombinierte Trockenpulver-Schaum-Wasser-Feuerwehrfahrzeuge verwenden ausgereifte Schwerlastfahrgestelle von 6×4 bis 6×6, die vollständig internationalen Straßenverkehrsvorschriften und tropischen Küstenarbeitsstandards entsprechen. Ausgestattet mit unabhängigen korrosionsbeständigen Wassertanks, Schaummitteltanks und stickstoffbetriebenen Trockenpulvertanks unterstützen die Fahrzeuge drei Löschmittel, die unabhängig voneinander oder gleichzeitig eingesetzt werden können.       100% werkseitige strenge Prüfung Jedes HOWO Trockenpulver-Feuerwehrfahrzeug von POWERSTAR TRUCKS durchläuft vor der Auslieferung auf unserem speziellen Hydraulik-Leistungsprüfsystem für Feuerwehrfahrzeuge strenge Tests zur Hydraulikleistung, Pumpenhaltbarkeit, Reichweite des Monitors und Salznebelaushärtung. Schlüsselkomponenten wie Hauptfeuerlöschpumpen, ferngesteuerte Dachmonitore, automatische Schaummittelzumischer und Edelstahlrohrleitungen verwenden korrosionsbeständige SS316L- und Bronzematerialien und passen sich Umgebungen mit hohen Temperaturen, hoher Luftfeuchtigkeit und Salzsprühnebel in Südostasien, Afrika und Lateinamerika an.         POWERSTAR TRUCKS unterstützt eine vollständig personalisierte Konfiguration, einschließlich anpassba...

ISUZU 4x4 RIV Rettungs-Feuerwehr-Pickupauch als 4x4 Rapid Responder auf Isuzu Pickup oder Isuzu Rescue und RIV bezeichnet, ist ein leichtes und wendiges kleines Feuerwehrfahrzeug für Notfälle. Seine kompakte Größe und hervorragende Wendigkeit ermöglichen es ihm, enge ländliche Straßen, Bergpfade, Wohnstraßen, Zufahrtsstraßen zu Industrieparks und Schulwege, die für schwere Feuerwehrfahrzeuge schwer erreichbar sind, problemlos zu befahren.     ▶Lkw-Modell: CAD-Zeichnung des 4x4 Rapid Responder auf ISUZU Pickup ▶Spezifikation: 600 L Wasser + 200 L Schaum ▶Einsatzbereich: Feuerwehr-Rettungsabteilung / Kommunale Feuerwehrbehörde     PDF-Download:ISUZU 4x4 RIV Rettungs-Feuerwehr-Pickup Konstruktionszeichnung.pdf   Name Modell Motor Löschmittel Pumpe Wasserwerfer Steuerung Werkzeuge Isuzu Feuerwehr-Pickup 4x4 Geländefahrzeug 4KH1/143 PS 600 L Wasser 200 L Schaum JBQ5.5 PL8/24 Integriert Voll ausgestattet       Powerstar ISUZU 4x4 RIV Feuerwehr-Pickupverwendet ein ISUZU 2026 Modell Offroad-Pickup-Fahrgestell, einen originalen ISUZU 4KH1 143-PS-Dieselmotor, ein ISUZU 5-Gang-Schaltgetriebe, 265/60R18-Reifen sowie ABS und Klimaanlage. Der Aufbau verfügt über einen 600-L-Wassertank und einen 200-L-Schaumtank, eine Hochleistungs-Feuerlöschpumpe und einen Feuerwehr-Wasserwerfer.Er kann als unterstützendes Notfallfahrzeug auf Flughäfen, in Bergbaugebieten und Industrieparks eingesetzt werden, schnell Brandbekämpfungs-Blindstellen erreichen, die für große Feuerwehrfahrzeuge unzugänglich sind, Lücken in der Notfallreaktion schließen und eine schnelle Ankunft sowie effiziente Bearbeitung ermöglichen.   ISUZU Feuerwehr-Pickup Vorderansicht links ISUZU RIV Vorderansicht rechts     Feuerwehr-Rettungs-Pickup Rückansicht links 4x4 Feuerwehr-Pickup Rückansicht rechts                 Kundentest des 4x4 Rapid Responder auf ISUZU Pickup im Werk:   Test des Wasserwerfers des ISUZU Leicht-Rettungs-Feuerwehr-Pickup-Lkw     ISUZU 4X4 Feuerwehr-Bürsten-Pickup-Truck Feuerlöschmonitor-Test   NEUER Geländegängiger ISUZU Feuerwehr-Pickup Schlauchhaspel-Wasserstrahltest   NEUER Geländegängiger ISUZU Feuerwehr-Pickup Schlauchhaspel-Wasserstrahltest   NehmenSie einen Blick aufandere technische Zeichnungen von Feuerwehrfahrzeugen, die für Sie von Interesse sein könnten:   ● Konstruktionszeichnung eines Rettungsfahrzeugs der Feuerwehr Isuzu ● Technische Zeichnung des ISUZU GIGA Wasserform-Feuerlöschfahrzeugs ● Technische Zeichnung für ISUZU Feuerwehr-Pickup-Trucks ● Technische Zeichnung des HOWO Rettungs-Feuerwehrfahrzeugs mit montiertem Kran

ISUZU 4x4 Offroad-Feuerwehrfahrzeuge sind speziell entwickelt und produziert, basierend auf originalen ISUZU-Technologie-Lkw-Fahrgestellen. Optional sind die Fahrgestellmodelle QL1070BUHWY mit einem Radstand von 3360 mm und QL1070BUKWY mit einem Radstand von 3815 mm verfügbar. Ausgestattet mit 120 PS und einem Hubraum von 2999 ml, kombiniert mit einem MSB-5-Gang-Schaltgetriebe für eine effiziente Leistungsabgabe und einen geringeren Kraftstoffverbrauch. Das 4x4-Offroad-Antriebsmodell mit Kabinensteuerungstaste für den Einsatz im Gelände, vollständigen Feuerwehr- und Rettungswerkzeugen garantiert, dass das neu entwickelte ISUZU NKR 4x4 AWD-Feuerwehrfahrzeug ein ideales Geländerettungsfahrzeug ist.   PDF-Download: Konstruktionszeichnung des ISUZU NKR 4x4 Offroad-Feuerwehr- und Rettungsfahrzeugs   Name Modell Motor Zusatzstoff Pumpe Monitor Steuerung Werkzeuge Isuzu-Feuerwehrfahrzeug 4x4 Offroad 4KH1CN6LB 120 PS / 2999 ccm 2000 l Wasser 500 l Schaum CB10/30 PL8/24 Integriert Voll ausgestattet   ISUZU 4x4 Offroad-Feuerwehrfahrzeug zur Waldbrandbekämpfung   Wie wird ein ISUZU NKR 4x4 Offroad-Geländefeuerwehrfahrzeug hergestellt? ⇓ Das ISUZU-Geländefeuerwehrfahrzeug ist ein speziell entwickeltes 4x4-Offroad-Feuerwehrfahrzeug und wird zur Waldbrandbekämpfung eingesetzt. Es basiert vollständig auf den fortschrittlichen Eigenschaften des ISUZU NKR 4x4 Offroad-Lkw-Fahrgestells. Jedes zum 4x4 umgebaute Fahrgestell wird einem Geländetest unterzogen, einschließlich Bergauffahrten mit einem Neigungswinkel von über 40 Grad sowie dem Herausfahren aus Schlammgebieten. Das Luftsteuerungsventil in der Kabine ermöglicht eine bequemere Umschaltung: 4x2 / 4x4-Antriebsmodell Hohe Geschwindigkeit / niedrige Geschwindigkeit optional Name ISUZU-Feuerwehrfahrzeug Kabine NKR, optionale Farbe und Lackierung Fahren Linkslenker 4x4 Offroad Motor 4KH1CN6LB-Dieselmotor, 120 PS und Hubraum von 2999 ccm möglich Getriebe MSB-5-Gang-Schaltgetriebe, 5 Vorwärtsgänge und 1 Rückwärtsgang Radstand 4500 mm Reifen 7.00R16, 6+1 Einheiten   Nach den Tests im Wildland-Einsatz wird das ISUZU 4x4 Geländelöschfahrgestell zur POWERSTAR-Fabrik gebracht, um das Design und die Herstellung des Löschwassertank-Aufbaus durchzuführen. Ein kundenspezifischer 2000-Liter-Wassertank und ein 500-Liter-Schaumtank werden gefertigt, alles basierend auf Edelstahlmaterial SS304, innen mit Schwallwänden ausgelegt. Die Sandwich-PTO bezieht die Leistung aus dem MSB 5-Gang-Schaltgetriebe und überträgt sie über eine Welle auf die hinten montierte CB10/30-Feuerlöschpumpe. Oben montiert mit PL8/24-Wasser-Schaum-Wasserwerfer, Detailspezifikation und 3D-Zeichnung wie folgt: Kapazität 2000-L-Wassertank und 500-L-Schaumtank Tankmaterial Edelstahl SS304-Material, Dicke 4 mm Feuerlöschpumpe Top-chinesische Marke, Modell CB10/30 Durchflussrate: 30 L/s Druck: 1,0 MPa Drehzahl: 3050±50 U/min Arbeitsleistung: 49 kW Selbstansaughöhe: 3–7 m Wasserwerfer Top-chinesische Marke, Modell PL8/24 Durchflussrate: 24 L/s Druck: 0,8–1,0 MPa ...

Moldowa Notfall-Isuzu-Feuerwehr-Pickupauch als Isuzu-Feuerrettungs-Pickup oder Isuzu-RIV-Pickup bezeichnet, kombiniert hohe Mobilität mit starken Geländefähigkeiten und passt sich verschiedenen Rettungsanforderungen an. In Städten können sie geschickt durch enge Straßen und Tiefgaragen navigieren und liegengebliebene Fahrzeuge schnell abschleppen; in schwierigem Gelände können sie Berge und Sandgebiete durchdringen, um Personensuche und -rettung sowie den Transport von Versorgungsgütern durchzuführen.   Darüber hinaus können sie modular umgebaut werden, um sich in kleine Feuerwehrfahrzeuge, Notstromfahrzeuge, Entwässerungs- und Hochwasserschutzfahrzeuge zu verwandeln, und bei der anfänglichen Brandbekämpfung, der Stromversorgungsabsicherung und dem Management städtischer Überschwemmungen eingesetzt werden, wodurch sie hocheffiziente Ausrüstung für Notfallrettung und kommunale Technik sind.     Zeichnungsfreigabe des Moldova Notfall-Isuzu-Feuerwehr-Pickups   Zeichnungsfreigabe des Moldova Notfall-Isuzu-Feuerwehr-Pickups     Reparaturen nach Hochgeschwindigkeitsstraßenunfällen ISUZU Pickup-Truck-Rettungsfahrzeugekönnen mit ihren kompakten und wendigen Karosserien schnell den Unfallort auf Autobahnen erreichen. Sie können defekte oder beschädigte Fahrzeuge durch Anheben und Abschleppen bewegen und mit Hilfe von bordeigenen Bergungswerkzeugen, Erste-Hilfe-Sets, Feuerlöschern und anderer Ausrüstung bei der Rettung eingeschlossener Personen, der Bekämpfung von Anfangsbränden, der effizienten Räumung von Straßen und der Gewährleistung der Verkehrssicherheit sowie der Sicherheit von Fahrern und Passagieren auf Autobahnen unterstützen.     Reparaturen an Notfallleitungen ISUZU Marken-Pickup-Truck-Rettungsdienstfahrzeuge, ausgestattet mit Generatoren und Reparaturwerkzeugen, können Notfallreparaturen an Leitungen unterstützen und die schnelle Wiederherstellung von Kommunikationsnetzen gewährleisten, wodurch sie eine wichtige Kraft bei der Unterstützung der Notfallkommunikation darstellen.     Erdbebenrettung Nach dem Erdbeben drangen ISUZU 4X4-Pickup-Trucks mit ihren starken Geländefähigkeiten tief in das Katastrophengebiet vor, transportierten Abbruch- und Lebenderkennungsgeräte, um eingeschlossene Personen zu suchen, Notfallversorgungsgüter zu befördern, und dienten außerdem als temporäre Kommando- und Stromversorgungsknoten, um lebenswichtige Versorgungswege in der Erdbebenzone wiederherzustellen.     Rettung bei Verkehrsunfällen ISUZU Pickup-Truck-Notfalldienstfahrzeuge eilten schnell zum Unfallort, um die Absicherung vor Ort, die Rettung Verletzter, die Straßenräumung und die Verkehrssteuerung durchzuführen, bei der Unfall- und Notfallbearbeitung mitzuwirken, den Straßenverkehr schnell wiederherzustellen und alles daranzusetzen, die Sicherheit und Effizienz der Unfallrettung zu gewährleisten.         Liste der Notfallrettungsausrüstung für ISUZU Pickup-Feuerwehrfahrzeuge   Kategorie Ausrüstungsname Spezifikation Menge Zweck Konfigurationsebene Feuerlö...

Sinotruk Sitrak städtisches Hauptfeuerlöschfahrzeugauch als ziviles Verteidigungs-Feuerlöschfahrzeug der Marke HOWO oder als Stadt-Feuerwehrfahrzeug auf HOWO-Fahrgestell bezeichnet, wird von unserem Unternehmen auf dem Lkw-Fahrgestell ZZ5206N471GF5 Klasse 2 aufgebaut, das von der Jinan Truck Co., Ltd. der China National Heavy Duty Truck Group in China hergestellt wird. Ausgestattet mit einer originalen Doppelkabine kann das Fahrzeug bis zu 6 Besatzungsmitglieder einschließlich Fahrer aufnehmen und bietet ein komfortables und flexibles Fahrerlebnis.   PDF-Download:SITRAK Stadt-Feuerrettungsfahrzeug-Design-3D-Zeichnung   SITRAK Stadt-Feuerrettungsfahrzeug-Designzeichnung   Das zivile Verteidigungs-Feuerlöschfahrzeug der Marke HOWO ist mit dem bordeigenen Druckluftschaumsystem WIT-CAFS-PRO-60/100 ausgestattet, das eine einfache Bedienung und eine vollautomatische, präzise Echtzeit-Mikrocomputersteuerung zur Schaumerzeugung bietet sowie über mehrere Schutz- und Alarmsysteme verfügt. Feuerwehrleute können je nach den komplexen Bedingungen am Brandort bequem über Drucktasten verschiedene Feuerlöschschaumarten wie Trockenschaum und Nassschaum auswählen. Dieses System ist mit Schaummittelkonzentraten der Klassen A und B vorbefüllt und ermöglicht eine effiziente Löschung und Kontrolle von Bränden der Klassen A und B mit hervorragender Umweltverträglichkeit, wodurch die Löscheffizienz des Feuerlöschfahrzeugs deutlich erhöht wird.       Hauptspezifikationen des Feuerwehrfahrzeugs mit HOWO-Fahrgestell: Element Spezifikation Modell CS5180GXFAP60／S6 Gesamtabmessungen 9200 × 2520 × 3600 mm Zulässige Gesamtmasse des Fahrzeugs 18450 kg Flüssigkeitskapazität 4500 L (Wasser); 600 L (Schaum Klasse A); 1000 L (Schaum Klasse B) Höchstgeschwindigkeit 110 km/h Nennförderstrom der Feuerlöschpumpe 60 L/s bei 1,0 MPa Nennförderstrom des Wasserwerfers 48 L/s bei 0,8 MPa Reichweite des Wasserwerfers ≥70 m (Wasser); ≥60 m (Schaum Klasse B) Spezifikation der Frontseilwinde Max. Zugkraft: 75 kN; Antriebsart: Elektrisch Spezifikation der Hebebeleuchtung Max. Bodenabstandshöhe: ≥8,3 m Böschungswinkel vorne / Böschungswinkel hinten 15° / 11°   SINOTRUK HOWO städtisches Feuerlöschfahrzeug 3D-Zeichnung   SINOTRUK HOWO städtisches Feuerlöschfahrzeug 3D-Zeichnung     Kapazität des städtischen Feuerlöschfahrzeugs SINOTRUK HOWO: Element Spezifikation Kapazität 4500 L Wasser; 600 L Schaum Klasse A; 1000 L Schaum Klasse B Material Tankkörper aus 304-Edelstahlplatten- Tankseiten- und Endplatten: 3 mm Edelstahlplatten - Tankdeckplatte: 3 mm Edelstahl-Riffelblechplatte Struktur Geschweißte Stahlplattenstruktur mit integrierten Anti-Schwapp-Schotten Ausrüstung - 2 Mannlochabdeckungen mit Schnellverriegelungs- und Schnelllösevorrichtungen- 3 Flüssigkeitsstandsanzeigen - 3 Ablassauslässe, gesteuert durch manuelle Ventile - 2 Entlüftungsventilanschlüsse - 1 Überlaufvorrichtung - 1 Schaumfüllanschluss der Klasse A Technische Anforderungen Entspricht den relevanten Bestimmungen von XF 39Feuerlösch...

Benutzerhandbuch für Aufbauer von Isuzu-Fahrgestellen für Feuerwehraufbauten,auch bekannt als Montagehandbuch für Feuerwehraufbauten auf Isuzu-Fahrgestellen, Handbuch für Aufbauer von Isuzu-Feuerwehrfahrzeugaufbauten oder Benutzerhandbuch für die Fertigung von Isuzu-Feuerwehrmotoraufbauten, ist ein zentraler technischer Leitfaden, der speziell für Hersteller von Feuerwehrfahrzeugumbauten entwickelt wurde. Basierend auf den ausgereiften Nutzfahrzeug-Fahrgestellen von Isuzu konzentriert es sich auf den gesamten Prozess der Umrüstung, Montage und Anpassung feuerwehrspezifischer Aufbauten und dient als wichtiges technisches Dokument, das die Lücke zwischen dem ursprünglichen Fahrgestelldesign und kundenspezifischen Feuerwehrfunktionen überbrückt.   Direkt herunterladen: Benutzerhandbuch für Aufbauer von Isuzu-Fahrgestellen für Feuerwehraufbauten             Der Kerninhalt des Montagehandbuchs für Fahrgestell und Aufbau von Isuzu-Feuerwehrfahrzeugen dreht sich um die Fahrgestellkompatibilität. Zunächst werden die strukturellen Parameter, Daten zur Rahmenfestigkeit, Schnittstellen zur Leistungsabgabe und Spezifikationen des elektrischen Systems der Isuzu-Feuerwehrfahrgestelle (einschließlich leichter/mittlerer/schwerer Baureihen wie ELF, FVR und GIGA) erläutert, um präzise technische Anleitungen für Änderungen am Aufbau bereitzustellen.   Zweitens werden die Installationsstandards für den speziellen Feuerwehrfahrzeugaufbau detailliert festgelegt, einschließlich der Befestigungsspezifikationen für Wassertanks/Schaumtanks, der Anschlussanforderungen für Feuerlöschpumpen (wie die CB-Serie) und Nebenantriebe, der Rohrleitungsanordnung und Dichtungsstandards sowie der Einbaumaße und Tragfähigkeitsstandards für Gerätekästen, Wasserwerfer und andere Ausrüstung, wodurch die strukturelle Stabilität und funktionale Zuverlässigkeit des umgebauten Fahrzeugs sichergestellt werden.                           Gleichzeitig behandelt das Handbuch für Aufbauhersteller von Isuzu-Feuerlöschfahrzeugen die Anforderungen an die Sicherheitskonformität und definiert klar die Emissionsstandards, Verkehrssicherheitsvorschriften und Grundsätze der Gewichtsverteilung des Fahrzeugs, die während des Umbauprozesses eingehalten werden müssen, um Beeinträchtigungen der Fahrgestellleistung und Fahrsicherheit durch unsachgemäße Änderungen zu vermeiden. Darüber hinaus bietet es Richtlinien für die Reservierung von Wartungsschnittstellen und eine wartungsfreundliche Konstruktion, wodurch Umbauhersteller Funktionalität und zukünftige Wartung in Einklang bringen können. Es ist damit ein unverzichtbares technisches Handbuch für den Bau konformer und effizienter Isuzu-Feuerwehrfahrzeuge auf Fahrgestellbasis.   TakWerfen Sie einen Blick auf andere technische Zeichnung eines Feuerwehrautos, die für Sie von Interesse sein könnte:   ● IchSUZU VC66 Benutzerhandbuch für schweres Feuerwehrfahrzeug ● GIGA ISUZU Bedienungsanleitung für Wasserlöschfahrzeug ● Technische Zeichnung für Isuzu ELF 700P 2500-L...

Die Zeichnung des ISUZU QL1070BUKWY Schaumlöschfahrzeugs, auch Isuzu Schaumlöschfahrzeugzeichnung oder Isuzu Rettungslöschfahrzeugzeichnung genannt, besteht aus Komponenten wie dem Isuzu QL1070BUKWY Fahrgestell, Wasser- und Schaumtanks, Feuerlöschpumpe, Rohrleitungssystem und Instrumenten- und Elektrosystem. Das Isuzu-Schaumtanklöschfahrzeug ist mit einer abnehmbaren Heckleiter aus Aluminiumlegierung ausgestattet, der Pumpenraum befindet sich am Heck des Fahrzeugs. Die Tanks bestehen aus geschweißtem Stahlblech und fassen 1,36 Kubikmeter Wasser und 0,5 Kubikmeter Schaummittel. ▶ LKW-Modell: ISUZU Schaumlöschfahrzeug ▶ S Aufbereitung: 1500 l Wasser + 500 l Schaum ▶ Anwendungsgebiet Feuerwehr / Städtische Feuerwehr LKW-Artikel Spezifikation Projektstandort ISUZU 4x2 Schaumlöschfahrzeug 1500 Liter, 500 Liter Feuerwehr Zeichnung eines ISUZU QL1070BUKWY Schaumlöschfahrzeugs Artikel Spezifikation Fahrzeugmodell CS5070GXFPM20/Q6A Gesamtabmessungen 6800×1990×2990 mm Gesamtmasse des Fahrzeugs 6800 kg Flüssigkeitskapazität 1500 l (Wasser); 500 l (Schaum) Höchstgeschwindigkeit 95 km/h Nennfördermenge der Feuerlöschpumpe 30 l/s bei 1,0 MPa Nenndurchfluss des Feuerlöschmonitors 24 l/s bei 0,8 MPa Feuermonitor-Reihe ≥55 m (Wasser); ≥42 m (Schaum) Anflugwinkel / Abflugwinkel 24° / 14° Technische Zeichnung des neuen ISUZU 2000L Wasserschaum-Feuerwehrfahrzeugs teilen CAD-Zeichnung des ISUZU Schaumlöschfahrzeugs 2026 teilen Zeichnung eines ISUZU-Fahrgestell-Feuerwehrfahrzeugs (Baujahr 2026) teilen Originale technische Zeichnung für ein Isuzu-Schaumlöschfahrzeug Technische Zeichnung eines Isuzu-Fahrgestells für Schaumtank-Feuerwehrwagen Der Wassertank des Isuzu-Schaumlöschfahrzeugs besteht aus hochwertigem Kohlenstoffstahlblech mit korrosionsbeständiger Innenwand, der Schaummitteltank aus Edelstahl 304. Das Löschfahrzeug ist mit einer Feuerlöschpumpe des Modells CB10/30 und einem Mehrzweck-Löschmonitor des Modells PL8/24 ausgestattet. Artikel Spezifikation Chassis-Modell Isuzu 600P QL1070BUKWY, erfüllt die chinesische Abgasnorm Stufe VI. Laufwerkstyp 4×2 Radstand 3815 mm Höchstgeschwindigkeit 115 km/h Motormodell 4KH1CN6LB Nennleistung 88 kW Bruttomasse 7020 kg ISUZU Feuerwehrfahrzeug, Vorderansicht Schaumkissen, Ansicht von vorne rechts Rückansicht des Schaumlöschfahrzeugs Artikel Spezifikation Kapazität 1360 l (Wasser); 500 l (Schaum) Material Wassertank: Hochwertiges Kohlenstoffstahlblech mit innenliegender Korrosionsschutzbehandlung. - Bodenplatte: 4 mm Kohlenstoffstahlplatte - Seitenplatten und Endplatten: 3 mm Kohlenstoffstahlblech - Deckplatte: 3 mm Riffelblech aus Kohlenstoffstahl Schaumbehälter: hochwertige Edelstahlplatte. - Bodenplatte: 4 mm Edelstahlplatte - Seiten- und Endplatten: 3 mm Edelstahlblech - Deckplatte: 3 mm Edelstahl-Riffelblech Struktur Geschweißte Stahlblechkonstruktion mit internen Antischwappwänden Ausrüstung • 1 Schachtdeckel mit Schnellverriegelungs- und Öffnungsmechanismus • 2 Flüssigkeitsstandanzeigen • 2 Abflussöffnungen, die über ...

Das Feuerwehrfahrzeug CS5030TXFQC15 Dongfeng Nissan RIV basiert auf dem Dongfeng Nissan ZN1033UCM6A 4WD Pickup. Das Fahrzeug besteht im Wesentlichen aus einem wendigen Doppelkabinen-Pickup-Chassis, Warnleuchten, ausziehbaren Arbeitsflächen im Innenraum und weiteren Komponenten. Dongfeng Nissan RIV Fire Pickup Zeichnungsanteil ▶ LKW-Modell: Dongfeng Nissan Rescue Fire Pickup ▶ S peutilation : Schnelle Rettung ▶ Anwendungsgebiet Feuerwehr / Städtische Feuerwehr LKW-Artikel Spezifikation Projektstandort DONGFENG NISAN 4x4 Fire Pickup Beleuchtungs- und Feuerlöschanlagen Feuerwehr Kernzweck: 01： Wird für den Transport von Notfallrettungsausrüstung und -materialien bei plötzlichen Naturkatastrophen, Sicherheitsunfällen, Bränden und anderen Notfällen verwendet. 02％ Militär, Sonderdienste der öffentlichen Sicherheit, Feuerwehr- und Rettungsdienste. Seitenumbruch Artikel Spezifikation Gesamtabmessungen (mm) 5537 × 1850 × 1950 Leergewicht (kg) 2205 Zulässiges Gesamtgewicht (kg) 2580 Motorleistung (kW) 122 Anzahl der Bewohner 2+3 Höchstgeschwindigkeit (km/h) 155 Anflugwinkel / Abflugwinkel (°) 33/25 Spezifische Leistung (kW/T) 47,29 Emissionsnorm GB18352.6-2016 China VI Notfallreparatur 03: Inspektion und Notfallreparatur von Rohrleitungen für die Erdöl-, Chemie-, Erdgas-, Wasser- und Stromversorgung. 04: Transport von Ausrüstung und Materialien für die Notfallreparatur und Instandhaltung von Anlagenstörungen wie Hochspannungs-Übertragungs- und Umspannwerken, Schnellstraßen und Bergwerken. Nissan Fire Pickup, Frontansicht Seitenansicht Feuer-Pickup Rückansicht Feueraufnahme Dokumente an Bord Artikel 01 Fahrzeugtechnische Dokumente 02 Fahrgestell-Bedienungsanleitung 03 Fahrgestellnummer-Reibung 04 Fahrgestell-Wartungshandbuch 05 Bedienungsanleitung für Feuerwehrfahrzeuge 06 Garantiekarte für Chassisqualität 07 Konformitätsbescheinigung für Feuerwehrfahrzeuge 08 Konformitätsbescheinigung für das Fahrgestell 09 Kundendienstkarte für Feuerwehrfahrzeuge 10 Ein Satz Fahrgestellwerkzeuge 11 Übergabeliste für Feuerwehrfahrzeuge 12 Motornummer-Reibung Dongfeng Nissan Rescue Fire Pickup – Fabrikfotos Hauptmerkmale des Dongfeng Nissan Feuerwehr-Pickups: (1) Hohe Manövrierfähigkeit und starke Geländegängigkeit; (2) Ausgestattet mit ausziehbaren Geräteablagen im Fahrzeuginneren für bequemen und schnellen Zugriff.

FOTON 4x4 1500L Feuerlöschfahrzeug Schnelleinsatzfahrzeuge, auch FOTON-Rettungspickup oder Foton-Schnellfeuerlöschfahrzeug genannt, werden aufgrund ihrer hohen Mobilität, ihrer starken Geländegängigkeit und ihrer flexiblen Modifizierungsmöglichkeiten in verschiedenen Notfallrettungsszenarien eingesetzt und eignen sich besonders für komplexes Gelände und enge Bereiche, die für herkömmliche große Feuerwehrfahrzeuge schwer zu erreichen sind. Der Foton Feuer-Pickup Das Fahrzeug verfügt über eine abnehmbare Heckleiter aus Aluminiumlegierung. Der Pumpenraum befindet sich am Heck. Der Tank besteht aus verschweißtem Stahlblech und ist aus hochwertigem Aluminiumblech gefertigt. Er fasst 1,5 Kubikmeter Wasser. Das Fahrzeug ist mit einer CB10/30-Feuerlöschpumpe und einem PS8/30W-Feuerlöschmonitor ausgestattet. Technische Zeichnung des FOTON 1500L Fire Pickup Schnelleinsatzfahrzeugs ▶ LKW-Modell: FOTON 4x4 RIV Rettungs-Pickup ▶ S Aufbereitung: 1500 l Wasser ▶ Anwendungsgebiet Feuerwehr / Städtische Feuerwehr LKW-Artikel Spezifikation Projektstandort FOTON 4x4 RIV Pickup 1500 Liter Hubraum, 190 PS Motor Feuerwehr FOTON Rescue Fire Pickup CAD-Zeichnung FOTON Rescue Fire Pickup CAD-Zeichnung Foton RIV Seitenansicht Foton Fire Pickup Seitenansicht Foton Feuerwehrwagen, Rückansicht Artikel Spezifikation Fahrzeugmodell CS5040GXFSG15/B6B Gesamtabmessungen 5080 × 1940 × 2640 mm Maximale Gesamtmasse 4130 kg Flüssigkeitskapazität 150 l (Wasser) Höchstgeschwindigkeit 135 km/h Nennfördermenge der Feuerlöschpumpe 30 l/s bei 1,0 MPa Nenndurchfluss des Feuerlöschmonitors 30 l/s bei 0,8 MPa Reichweite des Feuermonitors ≥ 60 m (Wasser) Anflugwinkel / Abflugwinkel 28° / 23° FOTON RIV-ausgestatteter Feuerwehr-Pickup – Werksfoto FOTON RIV-ausgestatteter Feuerwehr-Pickup – Werksfoto FOTON RIV-ausgestatteter Feuerwehr-Pickup – Werksfoto FOTON Feueraufnahmegerät an Bord : Kategorie NEIN. Name Spezifikation Menge Einheit Anmerkungen Feuerlöschausrüstung 1 Saugschlauch DN100 8 M Gewindetyp 2 Sieb FLF100 1 PC Gewindetyp 3 Wasserteiler FII80/65×2-1.6 1 PC Sofortige Kopplung 4 Wasserverteiler JII100/65×2-1.6 1 PC Innengewinde zur sofortigen Kupplung 5 Feuerwehrschlauch 13-65-20 6 rollen Normaldruck; sofortige Kopplung 6 Feuerwehrschlauch 13-80-20 2 rollen Normaldruck; sofortige Kopplung 7 Feuerwehrschlauch 13-65-5 1 rollen Sofortkupplung (für externe Wasserbefüllung) 8 Reduzieradapter KJ65/80 1 PC Sofortige Kopplung 9 Schlauchtuch - 4 Stück - 10 Schlauchbrücke - 2 Paar - 11 Schlauchhaken - 4 Stück - 12 oberirdischer Hydrantenschlüssel - 1 PC - 13 Unterirdischer Hydrantenschlüssel - 1 PC - 14 Saugschlauchschlüssel 100 2 Stück - 15 Direktstrahl-Absperrdüse QZG3.5/7.5; 65 1 PC Sofortige Kopplung 16 Direktstrahl & Sprühdüse QLD6.0/6.5I; 65 1 PC Sofortige Kopplung Werkzeuge für gewaltsames Eindringen und Rettung 1 Feuerlöscher 3 kg / ABC 1 Einheit - 2 Schaufel - 1 PC - 3 Brecheisen - 1 PC - 4 Feuerbeil - 1 PC - 5 Feuerwehraxt - 1 PC - 6 Mattock Pick - 1 PC - 7 Gummihammer - 1 PC - Anmerkung...
