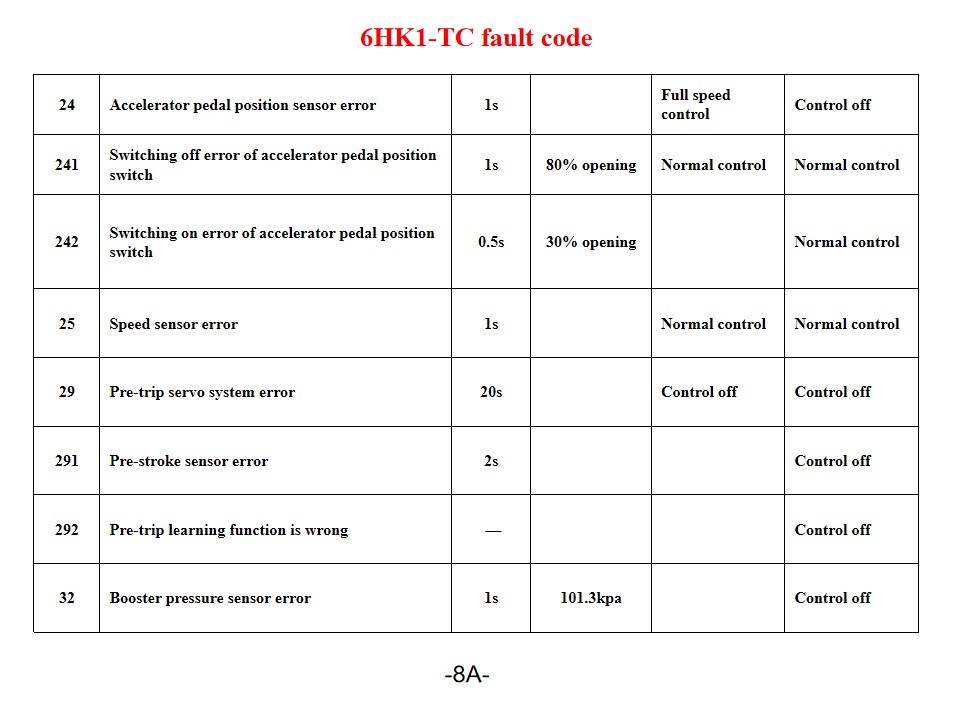

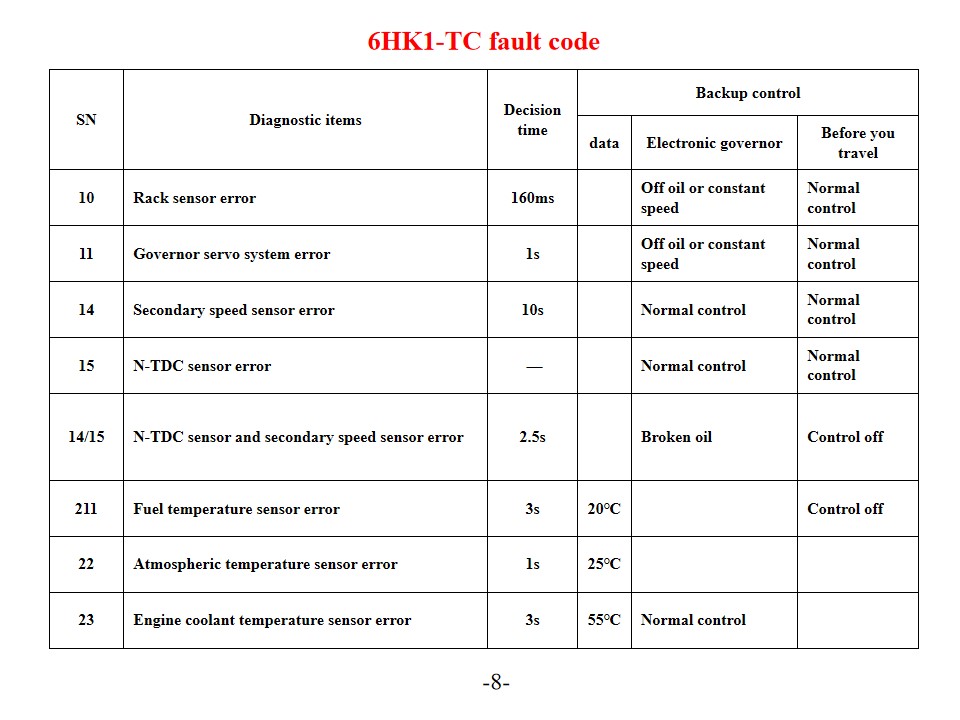

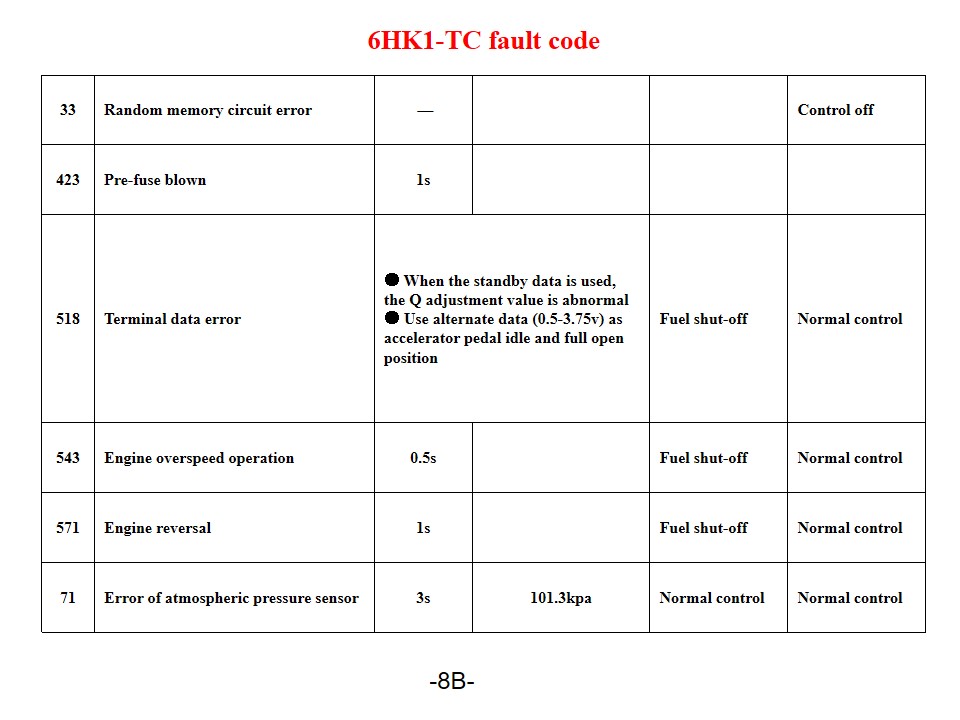

6HK1-TC Fehlercode für den Isuzu-Motor des Feuerwehrautos

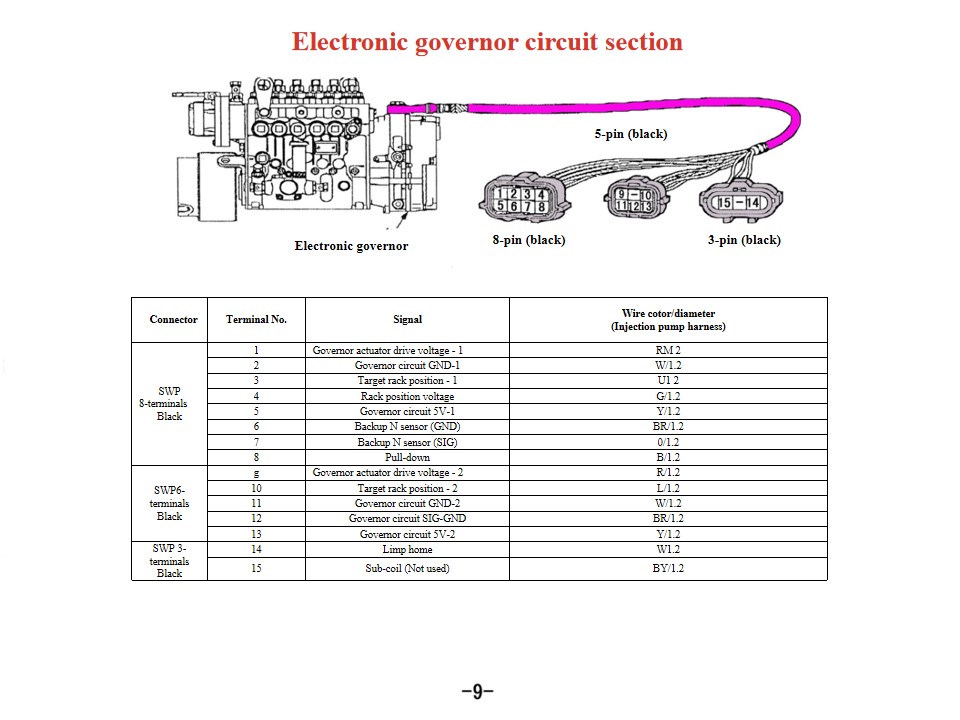

Feuerwehrfahrzeuge mit Motoren der Baureihe 6HK1 sind zentrale Antriebssysteme für Nutzfahrzeuge. Sensorfehler wirken sich direkt auf Leistung und Zuverlässigkeit des Motors aus. Zu den häufigsten Fehlerarten gehören abnormale Geschwindigkeitssensorsignale, die zu Geschwindigkeitsbegrenzungen und Kraftstoffunterbrechungen der ECU führen, Abweichungen im Kühlmitteltemperatursensor, die Störungen im Kühlsystem verursachen, und Nockenwellensensorfehler, die zu Zündfolgefehlern führen. Diese Fehler werden häufig durch Sensoralterung, schlechte Kabelverbindungen oder mechanische Installationsprobleme (wie unzureichendes Drehmoment) verursacht. Beispielsweise kann ein beschädigter Geschwindigkeitssensor dazu führen, dass die ECU eine Überdrehzahl fälschlicherweise interpretiert und die Kraftstoffeinspritzung unterbricht, was bei hohen Geschwindigkeiten zu einem plötzlichen Leistungsverlust führt. Signal Farbe und Durchmesser 1 GND B/0,5 2 SIG Y/0,5 3 Schild G/0,5 1 Messpunkt Widerstand (kΩ) Temperatur ℃ Terminal 1 Terminal 2 1.21 40 3. 25 0 Klemme 1 Karosserie Klemme 2 Karosserie Anschluss Klemmennummer Signal Drahtdurchmesser (Kabelbaum der Einspritzpumpe) SWP 8-polig Schwarz 1 Antriebsspannung des Regleraktuators - 1 RM 2 2 Reglerkreis GND-1 W/1.2 3 Ziel-Rackposition - 1 U1 2 4 Rackpositionsspannung G/1.2 5 Reglerschaltung 5V-1 Y/1,2 6 Backup-N-Sensor (GND) BR/1.2 7 Backup-N-Sensor (SIG) 0/1,2 8 Herunterziehen B/1.2 SWP6- Terminals Schwarz G Antriebsspannung des Regleraktuators - 2 R/1.2 10 Ziel-Rackposition - 2 L/1,2 11 Reglerkreis GND-2 W/1.2 12 Reglerschaltung SIG-GND BR/1.2 13 Reglerschaltung 5V-2 Y/1,2 SWP 3- Terminals Schwarz 14 Nach Hause schleppen W1.2 15 Unterspule (nicht verwendet) BY/1.2 Messpunkt Widerstand Terminal 2 Terminal 1 2,1-2,5 km Ω Terminal 2 Terminal 3 ∞ Klemme 2 Karosserie ∞ Terminal 1 Terminal 3

Isuzu 6HK1-TC-Feuerwehrautos, auch Isuzu-Rettungsfeuerwehrfahrzeug genannt, Diagnose und Lösungen für Motorfehlercodes. Der Isuzu 6HK1-TC-Motor nutzt das fortschrittliche elektronische Steuerungssystem TICS für die Einspritzpumpe. Die ECU (Engine Control Unit) verfügt über eine Selbstdiagnose. Erkennt das System einen Fehler, leuchtet die Warnleuchte „CHECK ENGINE“ auf und der entsprechende Fehlercode wird gespeichert. Das Verständnis der Interpretation und Lösungen dieser Fehlercodes kann die Effizienz der Motorwartung deutlich verbessern. Häufige Fehlercodes und Lösungen Fehlercodes der P-Serie P0101 (Luftmassenmesser-Schaltkreis niedrig) Überprüfen Sie den Kühlmitteltemperatursensor und seine Verkabelung. Überprüfen Sie die Versorgungsspannung und den Masseanschluss des Sensors. Ersetzen Sie gegebenenfalls die ECU oder den Sensor. P0102 (Luftmassenmesser-Schaltkreis hoch) Kraftstoffqualität und Filterzustand prüfen. Kraftstoffsystem reinigen. Kraftstoffdruckregler, Kraftstoffpumpe und Einspritzkreise prüfen. P0103 (Luftmassenmesser A Schaltkreis hoch) Prüfen Sie den Sensorsignalkreis auf Kurzschluss. Prüfen Sie den Betriebszustand des Sensors. Tauschen Sie den Sensor oder die ECU bei Bedarf aus. Digitale Fehlercodes 10 (Rack-Sensorfehler) Überprüfen Sie den Racksensor und seine Verkabelung. Stellen Sie sicher, dass die Signalübertragung normal ist. 11 (Fehler im Servosystem des Drehzahlreglers) Überprüfen Sie den Betriebszustand des Drehzahlregler-Servosystems. Testen Sie die entsprechenden Schaltkreisverbindungen. 14 (Fehler des Hilfsgeschwindigkeitssensors) Überprüfen Sie die Einbaulage des Zusatzdrehzahlsensors. Testen Sie die Signalausgabe des Sensors. 15 (N-OT-Sensorfehler) N-OT-Sensoranschluss prüfen Überprüfen Sie die Signalgenauigkeit Systemwartung und vorbeugende Maßnahmen SN Diagnoseelemente Entscheidungszeit Backup-Steuerung Daten Elektronischer Regler Vor Ihrer Reise 10 Rack-Sensorfehler 160 ms Ohne Öl oder mit konstanter Geschwindigkeit Normale Kontrolle 11 Fehler im Regler-Servosystem 1 Sekunden Ohne Öl oder mit konstanter Geschwindigkeit Normale Kontrolle 14 Fehler des sekundären Geschwindigkeitssensors 10 Sekunden Normale Kontrolle Normale Kontrolle 15 N-OT-Sensorfehler — Normale Kontrolle Normale Kontrolle 14/15 Fehler beim N-OT-Sensor und sekundären Drehzahlsensor 2,5 s Gebrochenes Öl Steuerung aus 211 Fehler des Kraftstofftemperatursensors 3 Sekunden 20℃ Steuerung aus 22 Fehler des Lufttemperatursensors 1 Sekunden 25℃ 23 Fehler im Motorkühlmitteltemperatursensor 3 Sekunden 55℃ Normale Kontrolle Anschluss Klemmennummer Signal Drahtdurchmesser (Kabelbaum der Einspritzpumpe) SWP 8-polig Schwarz 1 Antriebsspannung des Regleraktuators - 1 RM 2 2 Reglerkreis GND-1 W/1.2 3 Ziel-Rackposition - 1 U1 2 4 Rackpositionsspannung G/1.2 5 Reglerschaltung 5V-1 Y/1,2 6 Backup-N-Sensor (GND) BR/1.2 7 Backup-N-Sensor (SIG) 0/1,2 8 Herunterziehen B/1.2 SWP6- Terminals Schwarz G Antriebsspannung de

Isuzu 6HK1 Feuerwehr-Rettungsfahrzeuge , auch genannt Isuzu Feuerwehrauto , Wenn der Motor eines Isuzu-Löschfahrzeugs überhitzt, sollten zunächst die folgenden Bereiche überprüft werden: 1. Kühlsystem: Probleme wie ein beschädigter Lüfter, ein verstopfter Kühler, ein beschädigter Thermostat oder unzureichendes Kühlmittel können zu einer Überhitzung des Motors beitragen. 2. Ölqualität und -menge: Auch eine schlechte Ölqualität oder zu wenig Öl kann zu einer Überhitzung des Motors führen. 3. Mechanische Fehler wie Zylinderplatzer, Risse in der Zylinderlaufbuchse oder Risse in der Zylinderlaufbuchse können dieses Phänomen ebenfalls verursachen. Als Hochleistungs-Dieselantrieb erfordert der Isuzu 6HK1-Motor die strikte Einhaltung der technischen Spezifikationen für die Wartung. Die wichtigsten Punkte sind: 1. Strukturverständnis und Demontage- und Montagespezifikationen Kurbelwellen-Pleuelstangen-Mechanismus Die Zylinderlaufbuchse ist lose montiert und erfordert Spezialwerkzeug, um ein Herausfallen bei der Demontage und Montage zu verhindern. Das Standardspiel beträgt 0,122–0,156 mm. Der Außendurchmesser des Kolbens weist eine enge Toleranz auf (114,894–114,909 mm). Achten Sie beim Einbau auf die Öffnungsrichtung des Kolbenrings und die Einstellung der „drei Abstände“ (Endspiel, Seitenspiel und Rückspiel). Das untere Kurbelgehäuse ist eine einteilige Struktur und muss während der Wartung angehoben werden, um Verformungen zu vermeiden. Ausrichtung des Zeitmesssystems Beim Zusammenbau des Getriebes die Markierungen für Kurbelwellenrad und Zwischenrad ausrichten. Die Markierung B der Nockenwelle muss bündig mit der Zylinderkopfoberfläche abschließen. Der Motor sollte sich im oberen Totpunkt der Kompression im ersten Zylinder befinden. Richten Sie beim Einbau der Kraftstoffeinspritzpumpe den Zeitzeiger auf den S-Punkt am Stecker und die Markierung des Einspritzvorverstellers auf den Zeiger des Pumpenkörpers aus. • Der lineare Gleichstrommotor schiebt die Spule unter dem Ausgangssignal der Steuereinheit auf und ab. • Die an der Spulenbaugruppe montierte Pleuelstange überträgt die Auf- und Abbewegung der Spule auf den Verbindungsblock, der am Ende der Zahnstange montiert ist. Unter dem Druck des Verbindungsblocks bewegt sich die Zahnstange nach links und rechts, um die eingespritzte Kraftstoffmenge zu verändern. Wenn sich die Spulenbaugruppe nach oben bewegt, drückt die Verbindung die Zahnstange, um die Richtung des Öls zu erhöhen. Umgekehrt bewegt sich die Zahnstange beim Absenken der Spulenbaugruppe in Richtung der Ölreduzierung, und die Funktion der Säule besteht darin, die vertikale Bewegung in die Höhe der Zahnstange umzuwandeln. Bewegung. • Der Kupferblock ist auf dem oberen Teil des Anschlussblocks montiert und bildet einen Zahnstangensensor. Der Zahnstangensensor erfasst den Zahnstangenhub und meldet diesen Wert an die Steuereinheit zurück, sodass der tatsächliche Zahnstangenhub und der Soll-Zahnstangenhub kontinuierlich verglichen werden können, b...

Das Isuzu 4.000-Liter-Schaumlöschfahrzeug ist für die Bekämpfung von Bränden der Klasse B mit brennbaren Flüssigkeiten (z. B. Erdöl, Chemikalien) konzipiert. Sein Schaumsystem mischt Wasser in präzisen Verhältnissen mit Löschschaum und bildet so eine sauerstoffblockierende Schicht, die Flüssigbrennstoffbrände schnell löscht. Ausgestattet mit einem 4.000-Liter-Tank und einer Hochdruckpumpe. Isuzu 4.000-Liter-Schaum-Feuerlöschfahrzeug Liefert anhaltende Schaumraten von bis zu 4.000 l/min und ermöglicht so eine schnelle Kontrolle großflächiger Brände. Die Überwachungsdüse mit großer Reichweite schleudert Schaum über 60 Meter weit und gewährleistet so die Sicherheit des Bedieners bei Notfällen in Raffinerien, Lagerhallen oder bei Waldbränden. Betriebshandbuch für das 4.000-l-Schaum-Feuerlöschfahrzeug von Isuzu: Technische Parameter und Verfahren 1. Fahrzeugübersicht Das Isuzu 4.000-Liter-Schaumlöschfahrzeug ist für den schnellen Einsatz bei Bränden der Klassen B (brennbare Flüssigkeiten) und A (feste brennbare Stoffe) konzipiert. Es basiert auf einem robusten Isuzu FVR-Chassis und verfügt über einen 6HK1-TCG61-Dieselmotor mit einer Leistung von 176 kW (240 PS) bei 2.200 U/min und einem Drehmoment von 981 Nm. Das Fahrgestell entspricht der Euro-V-Abgasnorm und verfügt über ein 9-Gang-Schaltgetriebe für optimale Manövrierfähigkeit im Gelände. 2. Spezifikationen des Feuerlöschsystems Wassertank : 4.000 Liter Fassungsvermögen, aus korrosionsbeständigem Edelstahl 304 mit internen Leitblechen für Stabilität. Schaumtank : 500-Liter-Polyethylentank, kompatibel mit AFFF- (Aqueous Film-Forming Foam) oder AR-AFFF-Konzentraten (Alcohol-Resistant). Dosiersystem : Elektronisch gesteuertes Schauminduktionssystem mit einstellbarem Verhältnis (1–10 %) über einen Drehregler auf der Pumpenplatte. Pumpeneinheit : Mittschiffs montierte Kreiselpumpe (Modell NH30), die 4.000 l/min bei 1,0 MPa Druck liefert. Maximale Saughöhe: 7 Meter. 3. Entladeausrüstung Deckenmontierter Monitor : Ferngesteuerter Teleskop-Werfer mit 360°-Drehung, 70 Meter Reichweite (Wasser) und 55 Meter Reichweite (Schaum). Durchflussmenge einstellbar von 100–3.800 l/min. Handleinenrollen : Zwei 30 Meter lange, gummibeschichtete Schläuche der Klasse B (Φ65 mm) mit einstellbaren Nebel-/Geradestrahldüsen (max. 500 l/min). Heckstoßstangenrolle : 20 Meter Hochdruckschlauch (Φ25 mm) für Hilfsvorgänge (200 l/min). 4. Steuerungs- und Überwachungssysteme Pumpenpanel : Zentralisierte Schnittstelle mit analogen Druckmessern, Drehzahlmesser und digitaler Schaumverhältnisanzeige. Inklusive manueller Übersteuerung der Pumpendrehzahl (0–2.500). Kabinenanzeige : 7-Zoll-LCD-Bildschirm zur Echtzeitüberwachung von Wasser-/Schaumstand, Pumpenstatus und Motordiagnose. Beleuchtung : Vier 500-W-LED-Flutlichter (360° drehbar), zwei hintere Warnleuchten und Szenenbeleuchtung gemäß NFPA 1901-Standard. 5. Betriebsverfahren Schritt 1: Überprüfungen vor der Bereitstellung Überprüfen Sie den Füllstand des Wasser-/Schaumtanks und die...
