Feuerlöschpumpenfabrik Xiongzhen CB10 20 alle Serien

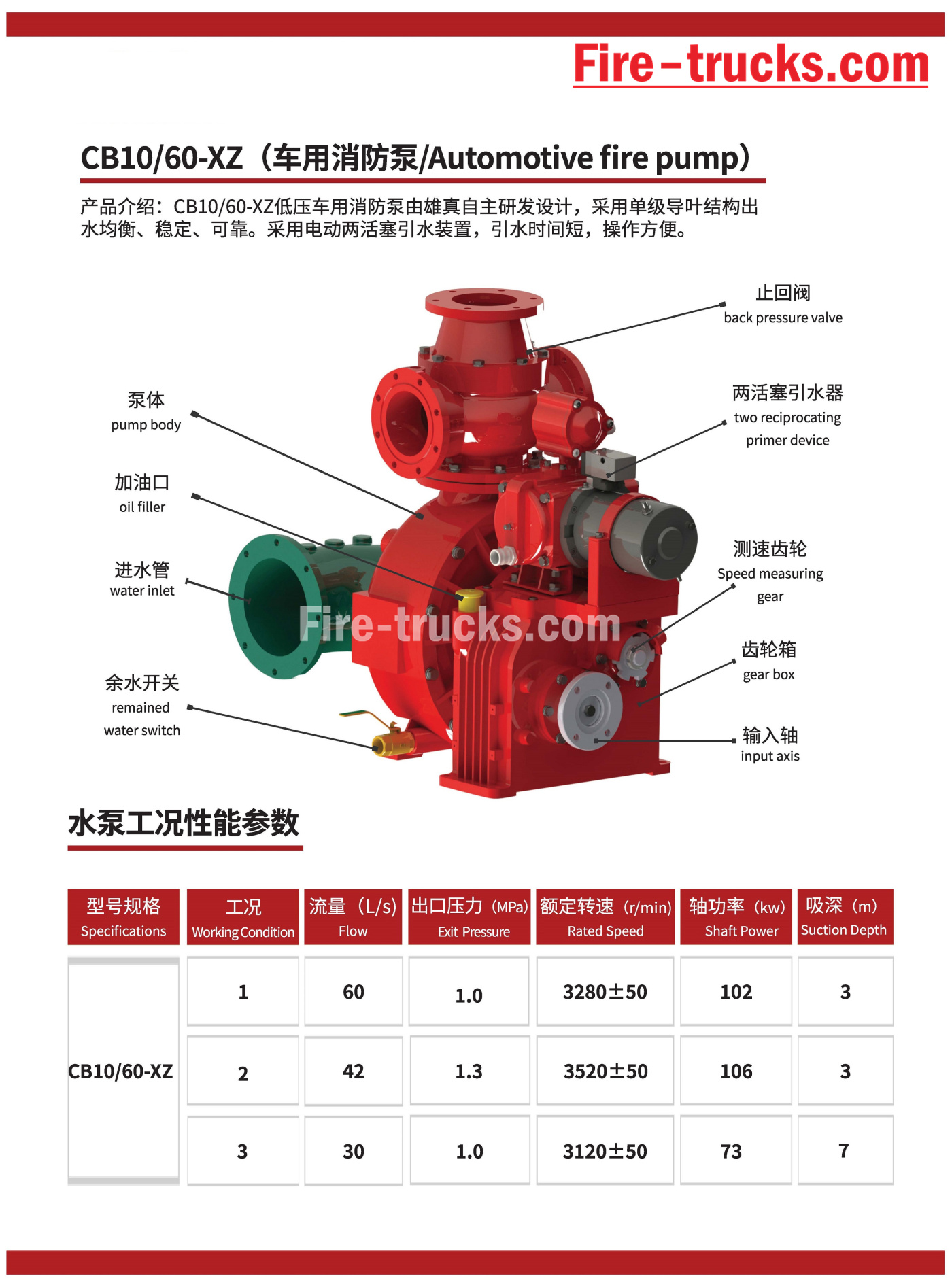

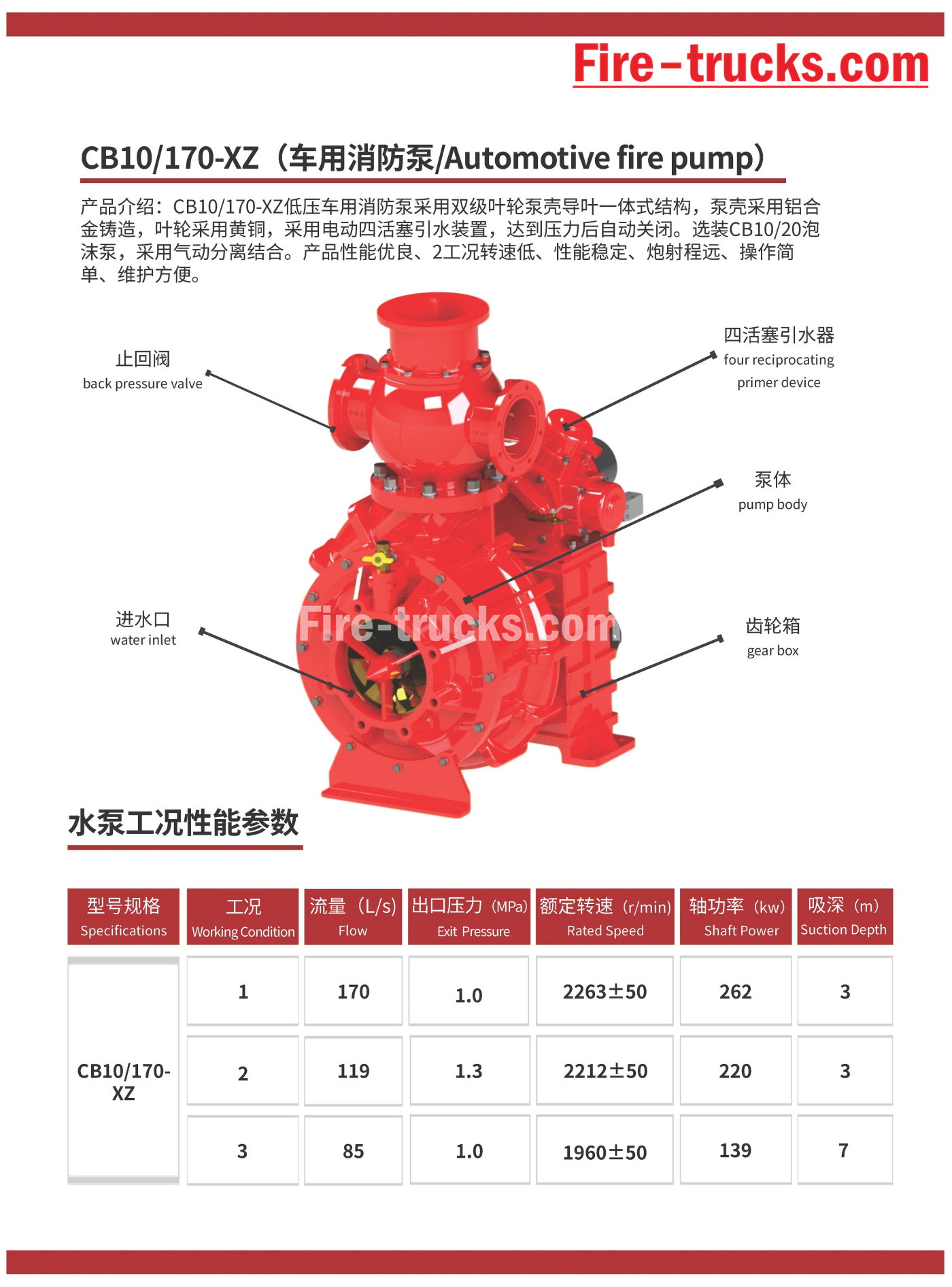

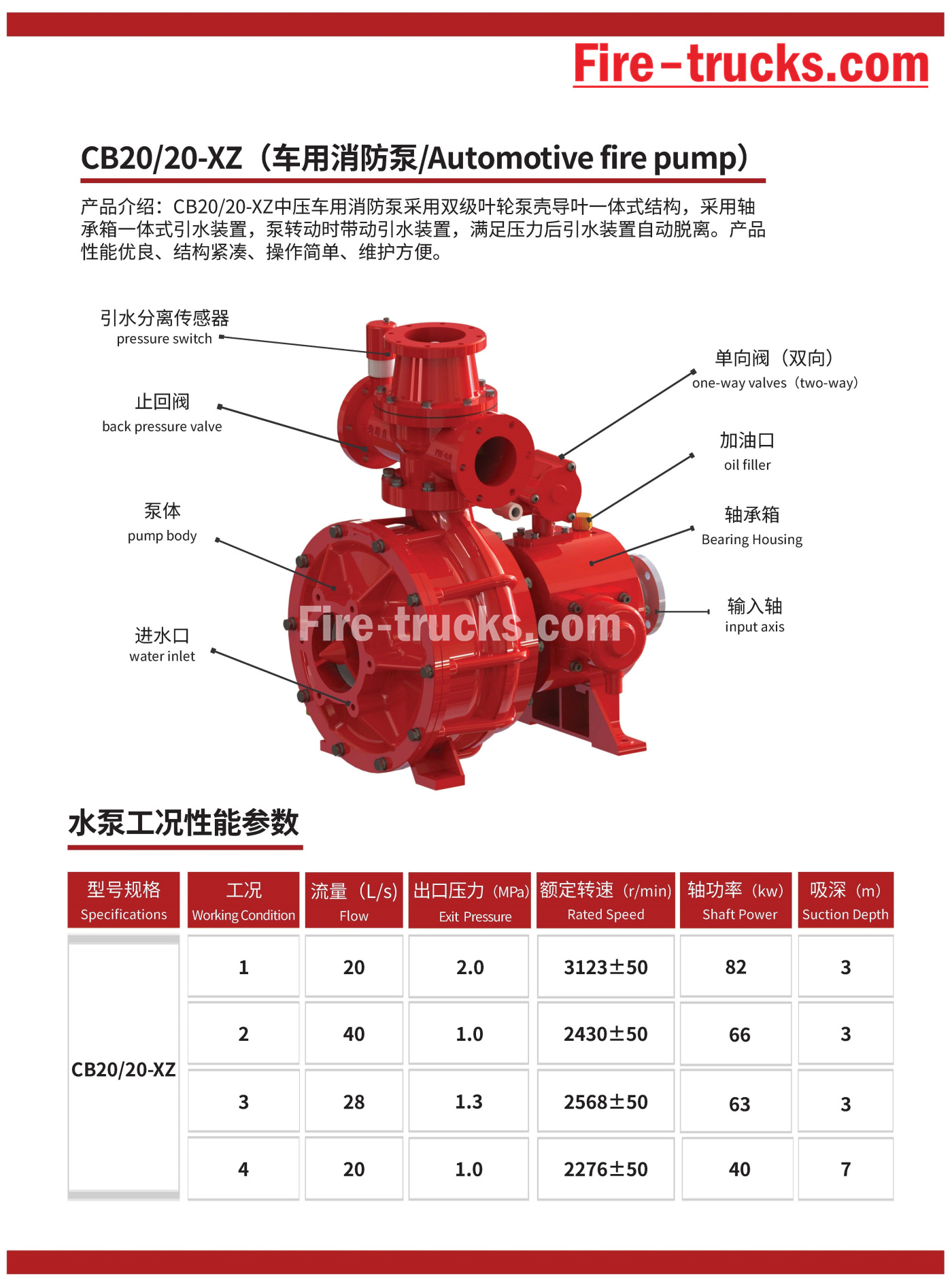

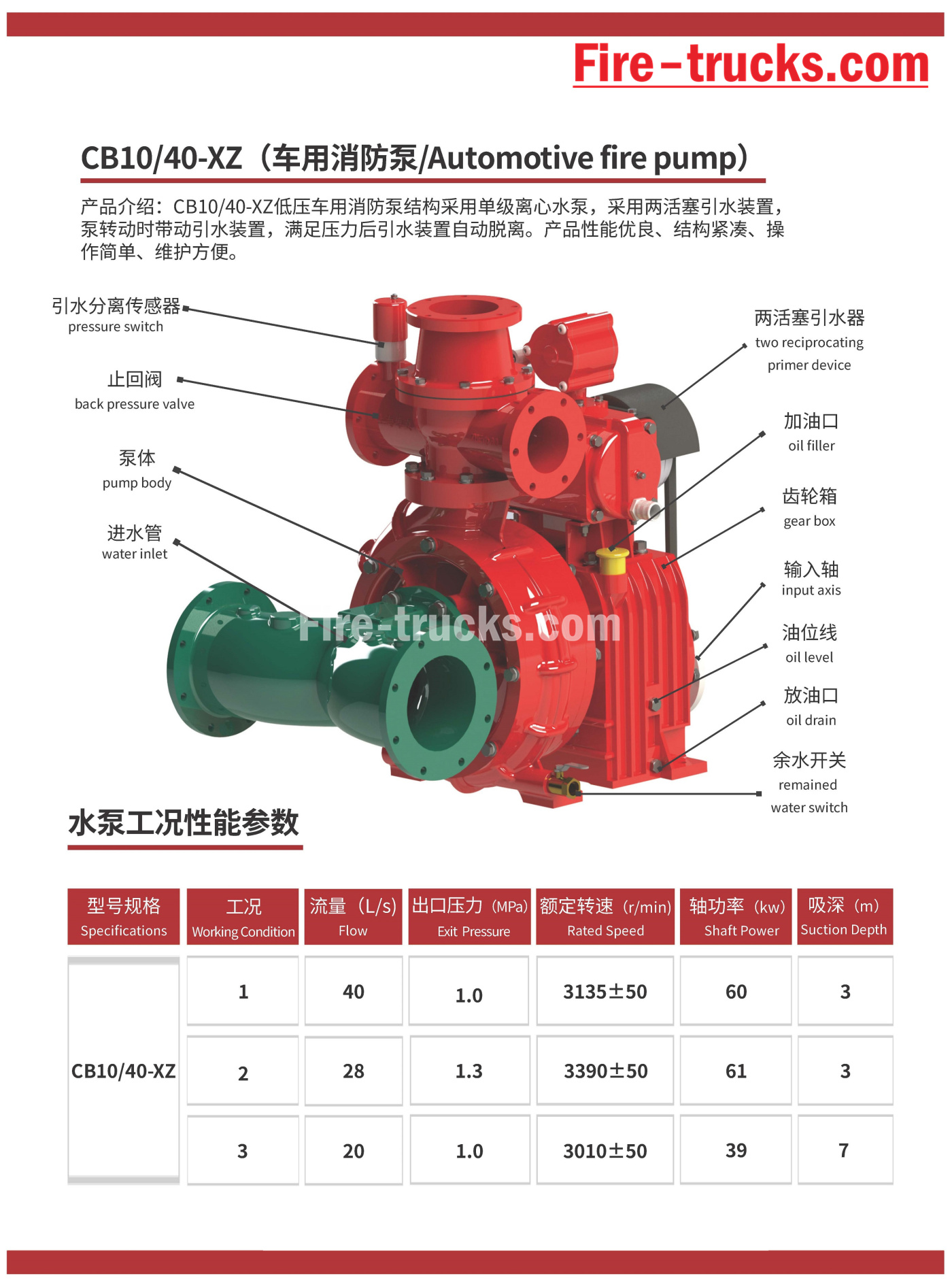

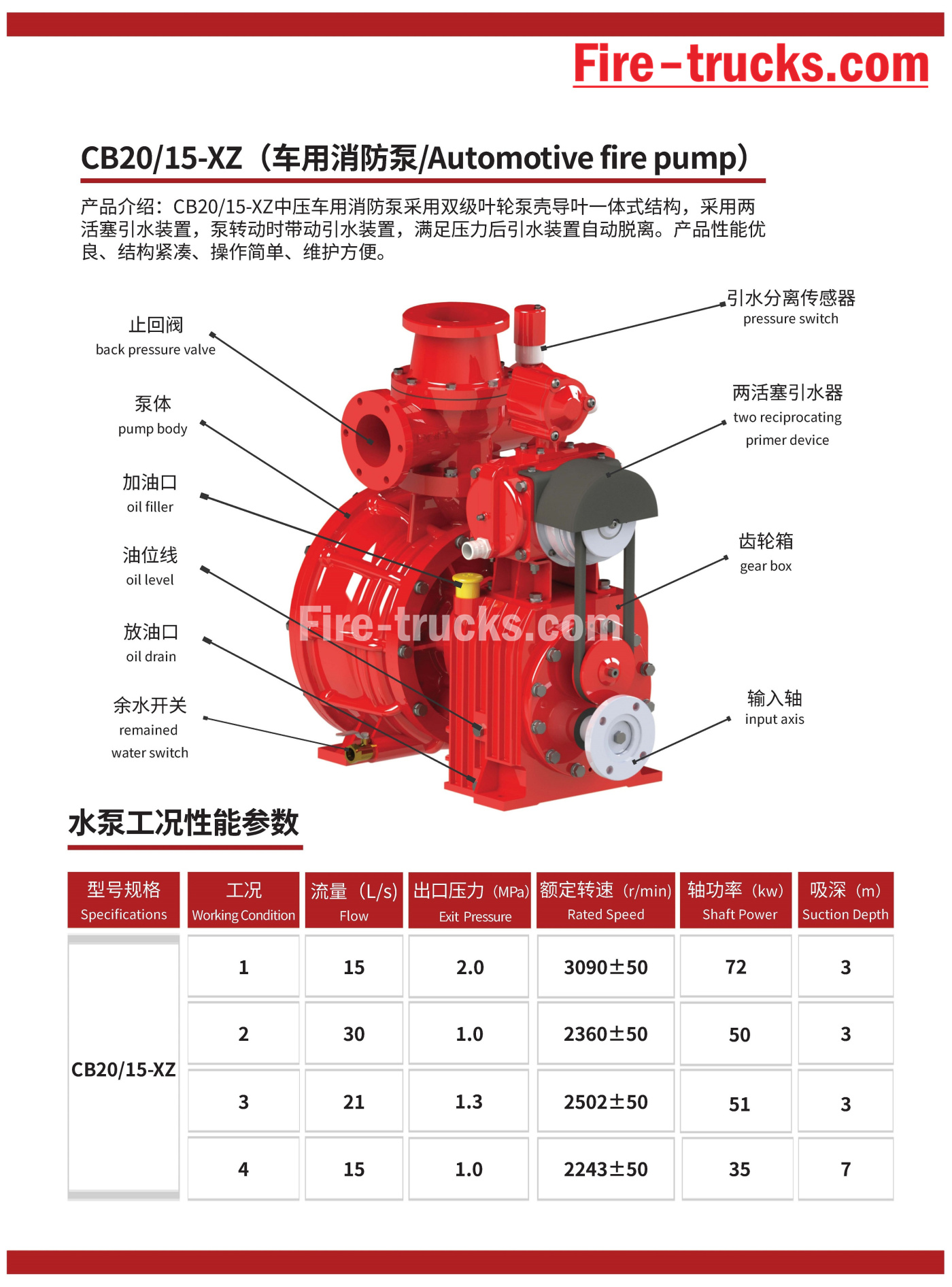

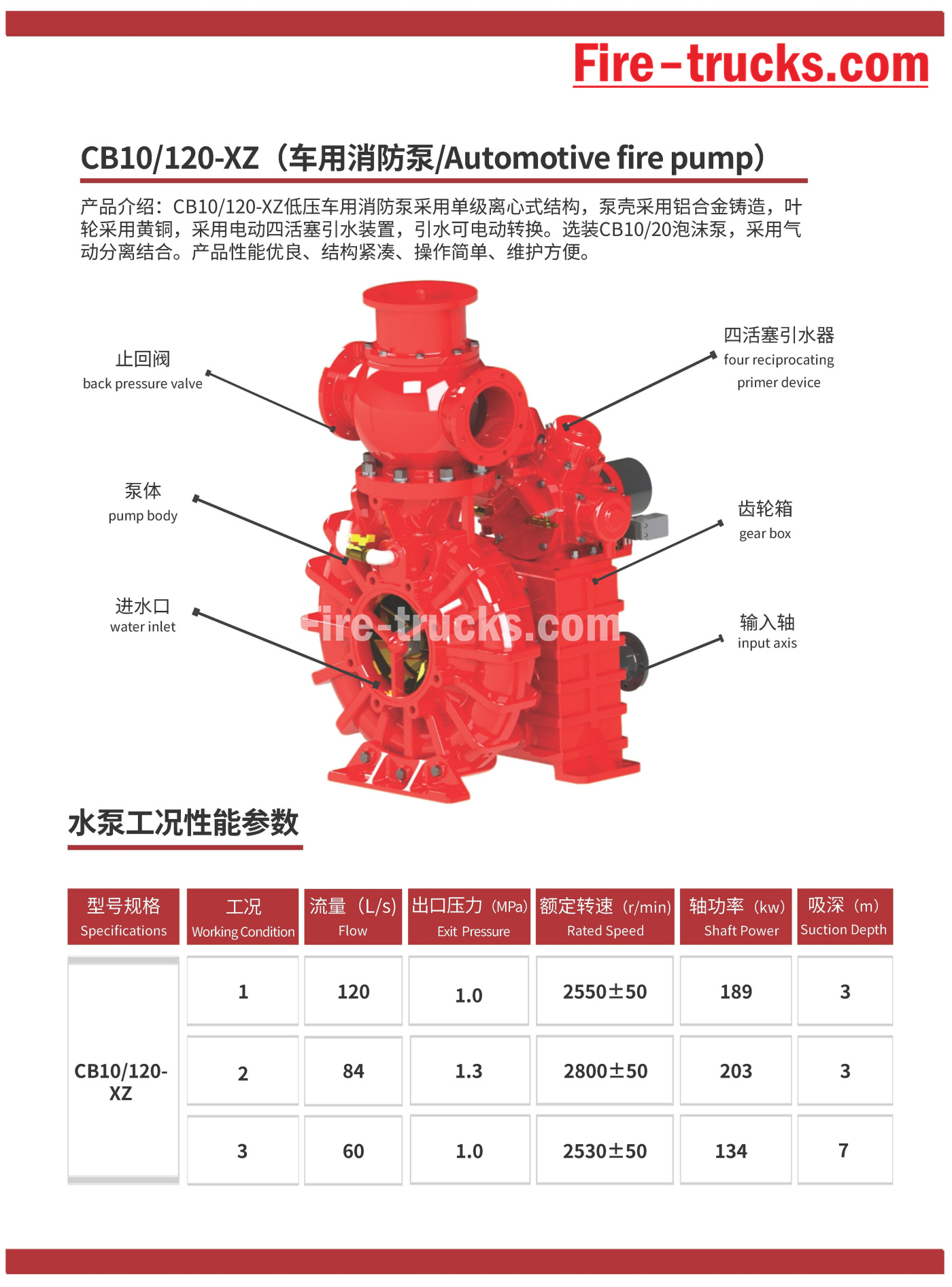

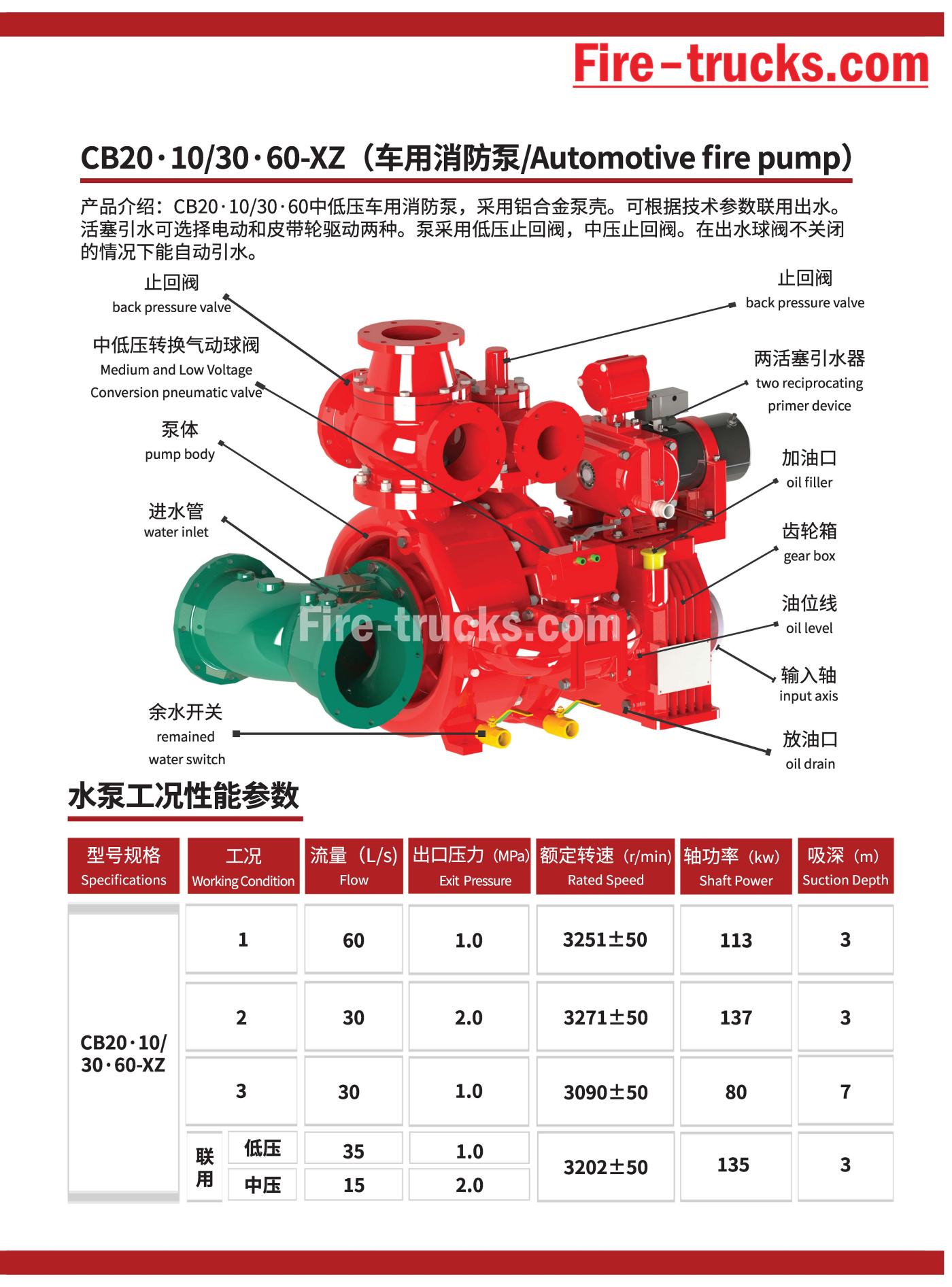

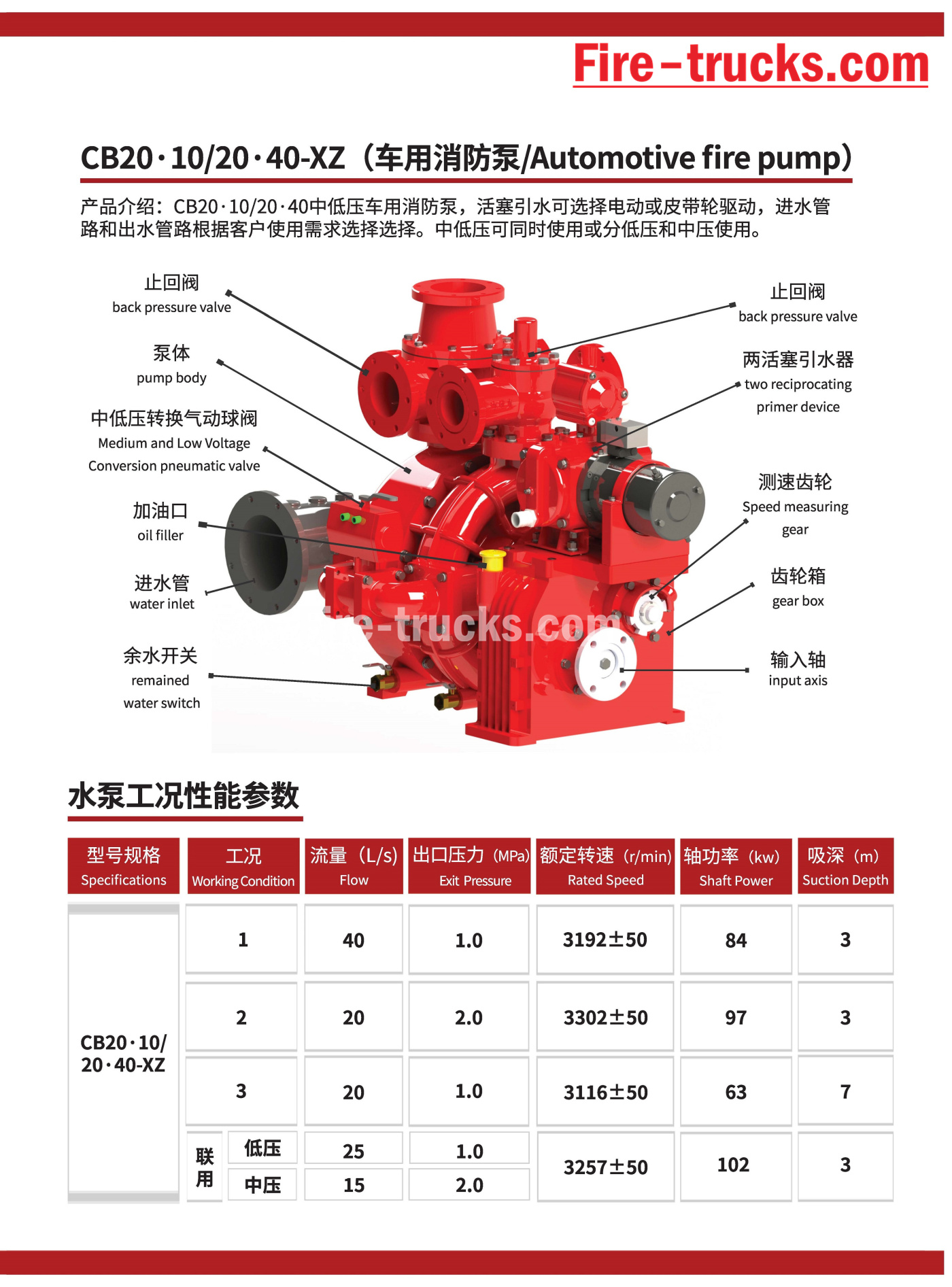

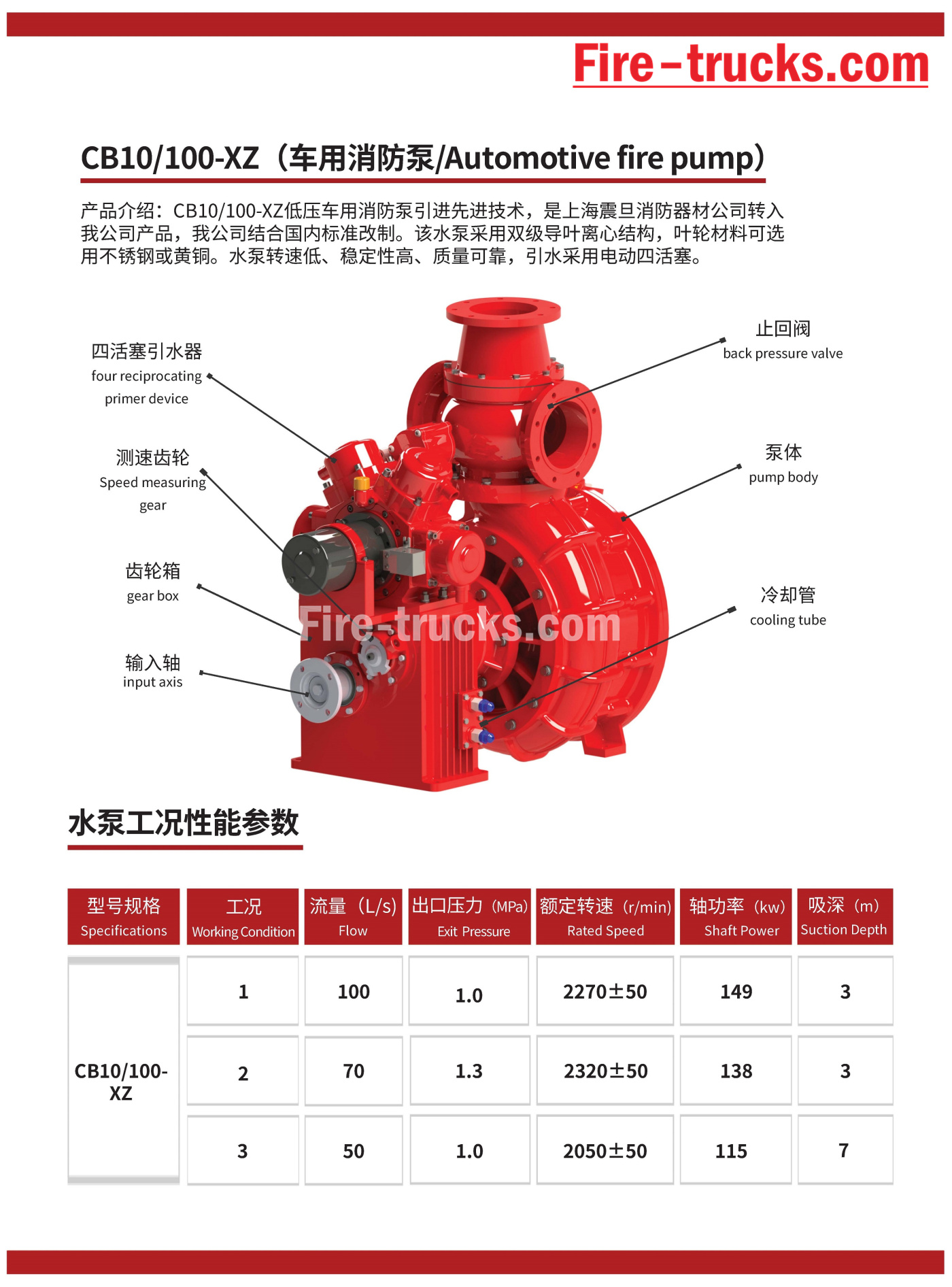

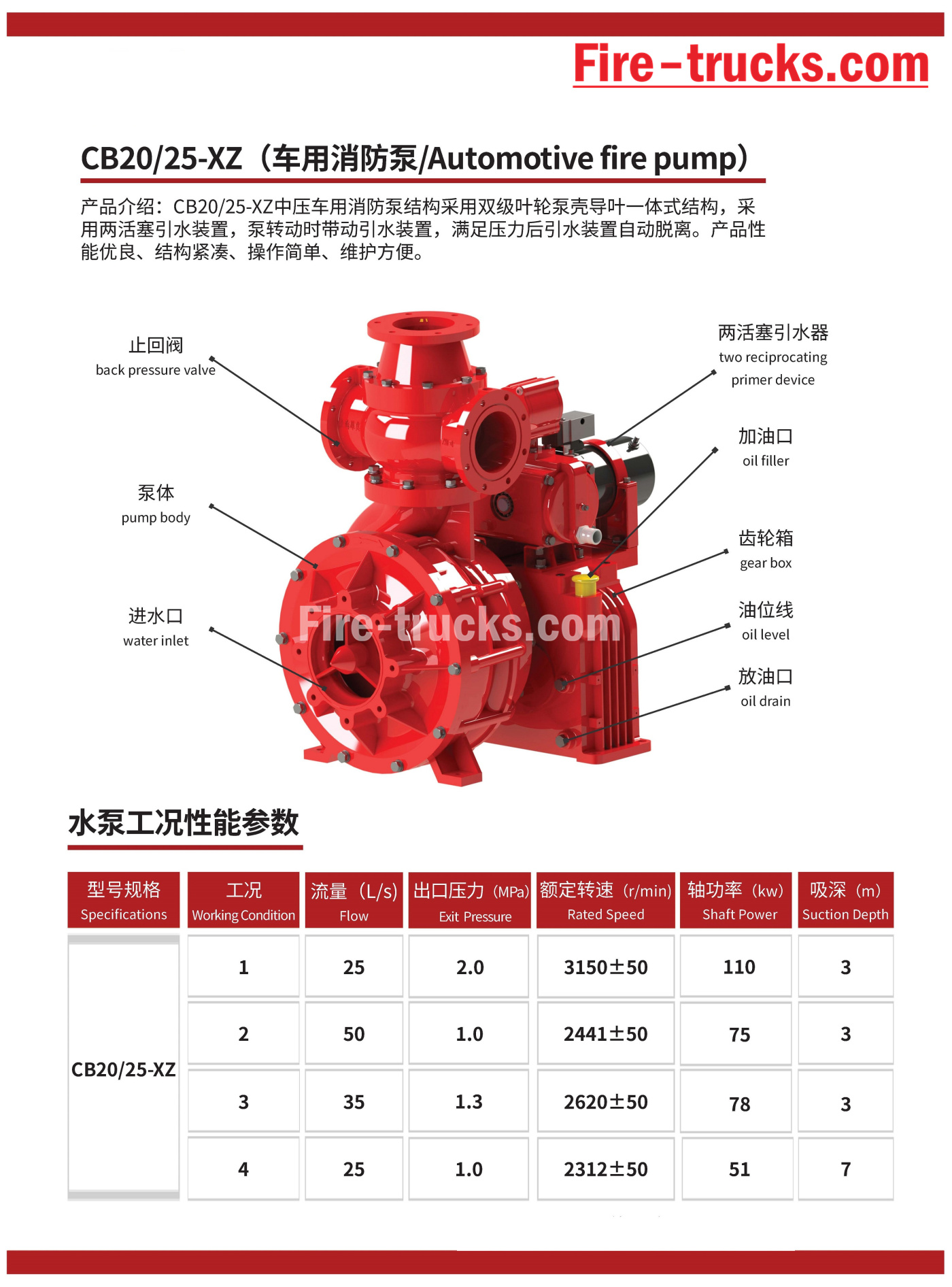

Als professioneller Xiongzhen Hersteller von Feuerlöschpumpen in China, Powerstar Trucks Das Unternehmen besitzt die Eigenmarke „Xiongzhen“ und bietet eine Produktreihe an, die Niederdruck-, Mittel-Niederdruck- und Hoch-Niederdruck-Fahrzeugfeuerlöschpumpen sowie Zubehör wie Löschmonitore und Schaummittelzumischer umfasst. Die Feuerlöschpumpen bestehen aus modernen Materialien wie Aluminiumlegierung und Edelstahl und sind mit einer elektromagnetischen Kupplungs-Automatikabschaltung und einem Rückschlagventil ausgestattet. Sie zeichnen sich durch hervorragende Leistung, einfache Bedienung und bequeme Wartung aus. Die Produkte des Unternehmens haben die Typprüfung des Nationalen Zentrums für Qualitätsüberwachung und -prüfung von Feuerwehrausrüstung bestanden und sind CCC-zertifiziert sowie nach ISO 9001 zertifiziert. Zu den Feuerlöschpumpen von Xiongzhen gehören hauptsächlich die folgenden Modelle: CB10/20-XZ, CB10/30-XZ , CB10/40-XZ, CB10/60-XZ , CB10/80-XZ, CB10/100-XZ, CB20.10/15.30-XZ, CB20.10/20.40-XZ, CB20.10/30.60-XZ, etc. Feuerlöschpumpe CB10/20-XZ für Feuerwehrfahrzeuge Feuerlöschpumpen CB10/30-XZ für Feuerwehrfahrzeuge Feuerlöschpumpen Modell CB10/40-XZ für Feuerwehrfahrzeuge China Feuerlöschpumpen Modell CB10-60 für Feuerwehrfahrzeuge Notfeuerlöschpumpen CB10/80-XZ für Feuerwehrfahrzeuge Feuerlöschpumpen CB10/100-XZ für Feuerwehrfahrzeuge Xiongzhen Feuerlöschpumpensystem CB10/100-XZ Spezifikation Xiongzhen CB-Serie Feuerlöschpumpenhersteller Feuerlöschpumpen-Sets CB10/150 Spezifikationen Feuerlöschpumpensystem CB10/160-XZ, Werk Xiongzhen Spezifikationen der Notfeuerlöschpumpen CB10/170-XZ Powerstar Trucks zeichnet sich durch hohe technische Kompetenz aus, hält vier Patente und nutzt fortschrittliche Produktionsanlagen wie CAD-Konstruktion und CNC-Werkzeugmaschinen, um hohe Produktqualifizierungsraten und Kundenzufriedenheit zu gewährleisten. Die Produkte richten sich primär an Betriebe zur Umrüstung von Feuerwehrfahrzeugen und an Feuerwehren. CB20.10 20.40 Feuerlöschpumpen-Details Spezifikation Feuerlöschpumpe CB20.10 30.60-XZ der Xiongzhen-Fabrik Feuerlöschpumpen der Serie CB20/15-XZ Notfeuerlöschpumpe der Serie CB20/20-XZ Details zur Installation der Feuerlöschpumpe CB20 25 Hier ist ein Wartungsplan für Ihren XIONGZHEN Feuerlöschpumpen , kategorisiert nach Woche, Monat, Quartal und Jahr zur besseren Übersicht: 01, Tägliche Inspektion der Powersar-Feuerlöschpumpe: Überprüfen Sie den Start-Stopp-Druck und die Frequenz der Druckstabilisierungspumpe. Prüfen Sie die Starterbatterieleistung der Dieselmotor-Feuerlöschpumpe. Überprüfen Sie die Wasserquellen-Regelventile und Alarmventilbaugruppen auf Beschädigungen. 02, Powersar Feuerlöschpumpe Wöchentliche Inspektion: Testlauf der automatischen Anlaufmotor-Feuerlöschpumpe. Prüfen Sie den Kraftstoffstand der Dieselmotor-Feuerlöschpumpe. 03, Powersar Feuerlöschpumpe Monatliche Inspektion: Testlauf des manuellen Startmotors Feuerlöschpumpe und eine Feuerlöschpumpe mit Dieselmotor. Prüfen Sie den W...

Isuzu 6HK1-TC Feuerwehrfahrzeuge , auch genannt Isuzu Rettungs- und Feuerwehrfahrzeug Motorfehlercode-Diagnose und -Lösungen. Der Isuzu 6HK1-TC-Motor nutzt das fortschrittliche elektronische Steuerungssystem TICS für die Kraftstoffeinspritzpumpe und verfügt über eine Selbstdiagnosefunktion des Motorsteuergeräts (ECU). Erkennt das System einen Fehler, leuchtet die Motorkontrollleuchte auf und der entsprechende Fehlercode wird gespeichert. Das Verständnis der Bedeutung und der Lösungen dieser Fehlercodes kann die Effizienz der Motorwartung deutlich verbessern. Häufige Fehlercodes und Lösungen Fehlercodes der P-Serie P0101 (Massenluftstromsensor-Schaltkreis – niedriges Signal) Prüfen Sie den Kühlmitteltemperatursensor und dessen Verkabelung. Kontrollieren Sie die Versorgungsspannung und die Masseverbindung des Sensors. Tauschen Sie gegebenenfalls das Steuergerät oder den Sensor aus. P0102 (Massenluftstromsensor-Schaltkreis zu hoch) Kraftstoffqualität und Filterzustand prüfen. Kraftstoffsystem reinigen. Kraftstoffdruckregler, Kraftstoffpumpe und Einspritzdüsenkreisläufe prüfen. P0103 (Massenluftstromsensor A Stromkreis zu hoch) Prüfen Sie den Sensorsignalkreis auf Kurzschluss. Testen Sie die Funktionsfähigkeit des Sensors. Tauschen Sie gegebenenfalls den Sensor oder das Steuergerät aus. Digitale Fehlercodes 10 (Fehler des Rack-Sensors) Überprüfen Sie den Racksensor und seine Verkabelung. Stellen Sie sicher, dass die Signalübertragung einwandfrei funktioniert. 11 (Fehler im Drehzahlregler-Servosystem) Prüfen Sie den Betriebszustand des Drehzahlregler-Servosystems. Testen Sie die zugehörigen Stromkreisverbindungen. 14 (Fehler des Hilfsdrehzahlsensors) Überprüfen Sie die Einbauposition des Hilfsdrehzahlsensors. Testen Sie das Ausgangssignal des Sensors. 15 (N-TDC-Sensorfehler) Prüfen Sie die Verbindung des N-TDC-Sensors. Signalgenauigkeit überprüfen Systemwartung und vorbeugende Maßnahmen SN Diagnostische Artikel Entscheidungszeit Backup-Steuerung Daten Elektronischer Regler Bevor Sie reisen 10 Fehler des Rack-Sensors 160 ms Öl aus oder konstante Drehzahl Normale Kontrolle 11 Fehler im Regler-Servosystem 1s Öl aus oder konstante Drehzahl Normale Kontrolle 14 Fehler des sekundären Geschwindigkeitssensors 10er Normale Kontrolle Normale Kontrolle 15 Fehler des N-TDC-Sensors — Normale Kontrolle Normale Kontrolle 14/15 Fehler des N-TDC-Sensors und des sekundären Drehzahlsensors 2,5 Sekunden Gebrochenes Öl Steuerung aus 211 Fehler im Kraftstofftemperatursensor 3s 20℃ Steuerung aus 22 Fehler des Atmosphärentemperatursensors 1s 25℃ 23 Fehler des Motorkühlmitteltemperatursensors 3s 55℃ Normale Kontrolle Anschluss Terminal Nr. Signal Drahtkoeffizient/Durchmesser (Einspritzpumpenkabelbaum) SWP 8-Terminals Schwarz 1 Ansteuerspannung des Regleraktuators - 1 RM 2 2 Reglerkreis Masse-1 W/1.2 3 Zielposition im Gestell - 1 U1 2 4 Spannung in Rackposition G/1.2 5 Reglerkreis 5V-1 Y/1,2 6 Backup-N-Sensor (GND) BR/1.2 7 Backup-N-Sensor (SIG) 0/1,2 8 Herunterziehen B/1.2 SW...

Isuzu 6HK1 Feuerwehr- und Rettungsfahrzeuge , auch genannt Isuzu Feuerwehrfahrzeug , Wenn der Motor eines Isuzu-Rettungs- und Feuerwehrfahrzeugs überhitzt, sollten zuerst die folgenden Bereiche überprüft werden: 1. Kühlsystem: Probleme wie ein defekter Lüfter, ein verstopfter Kühler, ein defektes Thermostat oder eine unzureichende Kühlmittelmenge können allesamt zu einer Überhitzung des Motors beitragen. 2. Ölqualität und -menge: Eine schlechte Ölqualität oder eine unzureichende Ölmenge kann ebenfalls zu einer Überhitzung des Motors führen. 3. Mechanische Defekte wie Zylinderauswurf, Zylinderlaufbuchsenrisse oder Zylinderlaufbuchsenrisse können dieses Phänomen ebenfalls verursachen. Als Hochleistungs-Dieselmotor erfordert der Isuzu 6HK1-Motor die strikte Einhaltung der technischen Spezifikationen für die Wartung. Die wichtigsten Punkte sind folgende: 1. Strukturelles Verständnis sowie Spezifikationen für Demontage und Montage Kurbelwellen-Pleuelstangen-Mechanismus Die Zylinderlaufbuchse ist lose gefertigt und erfordert Spezialwerkzeug, um ein Herausfallen beim Aus- und Einbau zu verhindern. Das Standardspiel beträgt 0,122–0,156 mm. Der Kolbenaußendurchmesser weist eine geringe Toleranz auf (114,894–114,909 mm). Achten Sie bei der Montage auf die Öffnungsrichtung der Kolbenringe und die Einstellung der drei Lagerspiele (Endspiel, Seitenspiel und Hinterspiel). Das untere Kurbelgehäuse ist ein einteiliges Bauteil und muss bei Wartungsarbeiten angehoben werden, um Verformungen zu vermeiden. Ausrichtung des Steuersystems Beim Zusammenbau des Getriebes müssen die Markierungen für Kurbelwellen- und Zwischenrad ausgerichtet werden. Die Nockenwellenmarkierung B muss bündig mit der Zylinderkopfoberfläche abschließen. Der Motor sollte sich im oberen Totpunkt der Kompression des ersten Zylinders befinden. Beim Einbau der Einspritzpumpe muss der Zündzeitpunktzeiger mit dem S-Punkt am Stecker und die Markierung für den Einspritzversteller mit dem Zeiger am Pumpengehäuse ausgerichtet werden. • Der lineare Gleichstrommotor bewegt die Spule entsprechend dem Ausgangssignal der Steuereinheit auf und ab. • Die am Spulenblock angebrachte Pleuelstange überträgt die Auf- und Abwärtsbewegung der Spule auf den Pleuelblock, der am Ende der Zahnstange montiert ist. Unter dem Druck des Pleuelblocks bewegt sich die Zahnstange nach links und rechts, um die eingespritzte Kraftstoffmenge zu verändern. Bewegt sich der Spulenblock nach oben, drückt die Pleuelstange die Zahnstange und erhöht so die Kraftstoffmenge; bewegt sich der Spulenblock hingegen nach unten, verringert sich die Kraftstoffmenge. Die Funktion der Säule besteht darin, die vertikale Bewegung in die Höhenbewegung der Zahnstange umzuwandeln. • Der Kupferblock ist auf dem oberen Teil des Verbindungsblocks montiert und bildet so einen Zahnstangensensor. Dieser Sensor erfasst den Zahnstangenhub und meldet den Wert an die Steuereinheit zurück, sodass der Ist- und der Soll-Zahnstangenhub kontinuierlich verglichen werden...
