Schaumlöschpumpe CB10/140

Eine Feuerlöschpumpe ist das Herzstück des Wasserfördersystems jedes Feuerwehrautos. Ob bei einem Gebäudebrand, einem Industrie-Notfall, einem Flughafenzwischenfall oder einem Waldbrand-Einsatz – die Feuerlöschpumpeauf einem Feuerwehrauto ist dafür verantwortlich, Hochdruckwasser zu Schläuchen, Wasserwerfern und Schaumsystemen zu fördern.Ihr Zentrifugal-Laufraddesign und das durch die Zapfwelle angetriebene System gewährleisten stabilen Druck und hohe Durchflussraten, wodurch die Effektivität der Brandbekämpfung direkt um über 40 % gesteigert wird, während die Reaktionszeit um das 3-Fache reduziert wird. Sie kann als unsichtbarer Schutzwächter der Brandbekämpfungseinsätze und als technischer Eckpfeiler moderner Notfallreaktionen bezeichnet werden. Erfahren Sie, wie eine Feuerlöschpumpe funktioniert, einschließlich ihres Funktionsprinzips, der wichtigsten Komponenten, des Wasserflussprozesses, der Druckerzeugung und der Anwendungen. Entdecken Sie, wie Feuerwehrauto-Pumpen eine zuverlässige Wasserversorgung für die Brandbekämpfung gewährleisten und wie Sie die richtige Pumpe für Ihr Feuerwehrfahrzeug auswählen.Lernen wir es heute kennen. » I. Zunächst müssen wir die drei Hauptkomponenten des Feuerlöschpumpensystems kennen: 1. Laufrad: Die rotierende Komponente, die Wasser ansaugt und es durch Zentrifugalkraft nach außen schleudert. Typischerweise aus Bronze, Edelstahl oder Gusseisen gefertigt. 2. Pumpengehäuse: Das Gehäuse, das das Laufrad enthält und den Wasserfluss leitet. Es ist dafür ausgelegt, Geschwindigkeit in Druck umzuwandeln. 3. Zapfwelle (PTO): Die mechanische Verbindung, die die Motorleistung vom Getriebe des Feuerwehrautos zur Feuerlöschpumpe überträgt. » II. Nach Kenntnis der Hauptkomponenten lautet das grundlegende Funktionsprinzip der Feuerlöschpumpe wie folgt: 1. Die Kraft wird über die Zapfwelle vom Motor übertragen Der Motor des Feuerwehrautos treibt die Zapfwelle an, die mit der Pumpenwelle verbunden ist. Wenn der Bediener die Zapfwelle einschaltet, wird die Motorleistung umgeleitet, um das Pumpenlaufrad mit hoher Geschwindigkeit anzutreiben. 2. Das Laufrad beginnt sich zu drehen Das Laufrad dreht sich mit 1.500–2.500 U/min und saugt Wasser durch den Ansaugeinlass in die Pumpe. Die rotierenden Laufradschaufeln erzeugen im Zentrum eine Niederdruckzone, wodurch Wasser aus dem Bordtank, dem Hydranten oder einer natürlichen Wasserquelle angesaugt wird. 3. Zentrifugalkraft erhöht den Wasserdruck Während sich das Laufrad dreht, schleudert es Wasser durch Zentrifugalkraft nach außen. Die Geschwindigkeit des Wassers nimmt zu, während es sich vom Zentrum zur Außenkante des Laufrads bewegt. Das Pumpengehäuse wandelt diese Geschwindigkeit anschließend in Druck um und drückt das Hochdruckwasser durch den Druckauslass nach außen. 4. Hochdruckwasser tritt aus dem Druckauslass aus Druckbeaufschlagtes Wasser (typischerweise 0,8–1,2 MPa) tritt durch den Druckauslass aus und wird für Brandbekämpfungseinsätze zu Feuerwehrschläuchen, Wasserwerfern ...

Das Pump- und Sprühsystem eines Feuerwehrautos ist der Kern der Brandbekämpfung. Es fungiert als der „starke Arm“ des Feuerwehrautos. Durch die Umwandlung der Motorleistung in Druck (im Bereich von 0,8 bis 1,4 MPa) liefert es Löschmittel auf Höhen von bis zu 85 Metern — egal, ob es sich um einen Hochhausbrand in einem dicht besiedelten Stadtzentrum oder um einen Brand eines petrochemischen Lagertanks in einer Industriezone handelt, das Feuerwehrauto verlässt sich auf dieses System, um eine wirksame Brandbekämpfung zu erreichen. Welche Faktoren beeinflussen die Sprühhöhe eines Feuerwehrautos, und wie arbeiten Pumpendruck, Durchflussrate und Wasserwerfer zusammen? Dies sind die Schwerpunkte vieler Kunden. Lernen wir heute mehr darüber. » I. Drei Schlüsselkomponenten, die die Sprühhöhe bestimmen 1. Feuerlöschpumpensystem: Das Herz des Feuerwehrautos. Kreiselpumpe, angetrieben durch einen Nebenabtrieb (PTO). Übliche Druckstufen: 0,8 MPa, 1,0 MPa, 1,2 MPa, 1,4 MPa. Durchflussraten von 2.000 bis über 5.000 L/min. 2. Wasserwerfer: Die letzte Komponente, bevor das Löschmittel das Fahrzeug verlässt. Erhältlich als Wasserwerfer, Schaummonitor und Kombinationsmonitor. Die PL-Serie (PL48) mit Durchflussraten von bis zu 4.000 L/min und einer Sprühhöhe von über 70 Metern. 3. Fördersystem: Rohrleitungen, Schläuche und Düsen, die das Löschmittel von der Pumpe zum Wasserwerfer transportieren. Schlauchdurchmesser, Länge und Düsentyp beeinflussen alle die endgültige Sprühhöhe. » II. Kernfaktoren, die die Sprühhöhe bestimmen 1.1. Pumpendruck Der Pumpendruck des Feuerwehrautos ist die Kraft, die von der Feuerlöschpumpe erzeugt wird, um das Löschmittel durch Schläuche zu drücken und aus Düsen oder Wasserwerfern auszustoßen. Er ist der wichtigste Faktor für Durchflussrate und Sprühweite. Ein höherer Druck erzeugt eine höhere Geschwindigkeit am Ausgang des Wasserwerfers und erhöht direkt die Sprühhöhe. Der Zusammenhang wird durch die Formel H ≈ P/(ρg) beschrieben, wobei jede Erhöhung um 0,1 MPa theoretisch etwa 10 Meter zusätzliche Höhe ergibt — reale Verluste verringern diesen Wert jedoch. Bei praktischen Brandbekämpfungseinsätzen gelten folgende Bereiche: Pumpendruck Typische Sprühhöhe 0,8 MPa 35–45 Meter 1,0 MPa 45–55 Meter 1,2 MPa 55–70 Meter 1,4 MPa 70–85 Meter 1.2. Funktionsweise der Feuerlöschpumpe: Die Pumpe ist typischerweise eine Kreiselpumpe, die über einen Nebenabtrieb (PTO) vom Motor des Fahrzeugs angetrieben wird. Während sich das Laufrad dreht, saugt es das Löschmittel an und schleudert es durch die Zentrifugalkraft nach außen, wodurch ein Druck entsteht, der es durch das Ausstoßsystem befördert. Nenndruck vs. Betriebsdruck: Begriff Definition Nenndruck Der maximale Druck, den die Pumpe unter Auslegungsbedingungen dauerhaft aufrechterhalten kann Betriebsdruck Der tatsächliche Druck, der während der Brandbekämpfung verwendet wird, typischerweise niedriger als der Nenndruck, um eine Reserve zu gewährleisten     2. Durchflussrate (L/min) Eine ausreichende Du...

Ein Pumpensystem eines Feuerwehrfahrzeugs ist nur so zuverlässig wie seine Komponenten. Vom Ansaugen von Wasser aus einer Quelle bis zur Abgabe mit hohem Druck spielt jedes Zubehörteil eine entscheidende Rolle. Dieser Leitfaden behandeltFeuerwehrfahrzeug fünf wichtige Zubehörkategorien: Entlüfter, Kugelhähne, Absperrventile, Schaummittelzumischer und hydraulische Steuerungssysteme. Das Verständnis dieser Komponenten hilft Feuerwehrleuten, ihre Ausrüstung zu warten und die richtigen Zubehörteile für bestimmte Anwendungen auszuwählen. I. Entlüfter-Serie (Vakuum-Ansaugvorrichtungen) Entlüfter sind unerlässlich, um Wasser aus Seen, Flüssen oder anderen statischen Quellen anzusaugen, wenn kein Hydrant verfügbar ist. Sie entfernen Luft aus der Pumpe und dem Saugschlauch, sodass der atmosphärische Druck Wasser in die Pumpe drücken kann. Produktübersicht   Produkt Maximales Vakuum Spannung Leistung Geeignete Pumpengröße 2-Kolben-Entlüfter >85 kPa 24 V - Unter 100 L/s Elektrischer 2-Kolben-Entlüfter >85 kPa 24 V 2,1 KW Unter 100 L/s 4-Kolben-Entlüfter >85 kPa 24 V - Über 100 L/s Elektrischer 4-Kolben-Entlüfter >85 kPa 24 V 2,1 KW Über 100 L/s     Hauptmerkmal: Elektrische Entlüfter Elektrische Entlüfter bieten einen entscheidenden Vorteil — sie können die Pumpe entlüften, ohne dass sich die Pumpe dreht. Dies schützt die Gleitringdichtung vor Schäden durch Trockenlauf. Während ein herkömmlicher Entlüfter eine Drehung der Pumpe erfordert, arbeitet die elektrische Version unabhängig und verlängert dadurch die Lebensdauer der Dichtung. II. Kugelhahn-Serie (Durchflussregelung) Kugelhähne steuern den Wasserfluss durch Schläuche und Auslassöffnungen. Sie sind für eine schnelle Ein-/Aus-Bedienung mit einer einfachen 90°-Drehung ausgelegt. Edelstahl-Kugelhähne   Modell Material Nenndruck Gewinde Bedienung FQS65/2.5 Körper & Kugel: Edelstahl 304; Dichtung: PTFE 2.5 MPa G2-1/2" Handrad / Hebel FQS80/2.5 Körper & Kugel: Edelstahl 304; Dichtung: PTFE 2.5 MPa G3" Handrad / Hebel     Kugelhähne aus Aluminiumlegierung (geringeres Gewicht)   Modell Material Nenndruck Gewinde Bedienung FQS65/2.5 Körper: A356.2; Kugel: 304; Dichtung: PTFE 2.5 MPa G2.5" Handrad / Hebel FQS80/1.6 Körper: A356.2; Kugel: 304; Dichtung: PTFE 1.6 MPa G3" Handrad / Hebel FQS65/2.5 Vierkant Körper: A356.2; Kugel: 304; Dichtung: PTFE 2.5 MPa - Pneumatisch / Hebel     Ⅲ. Durchgangsventil-Serie (Druck- & Durchflussregelung) Im Gegensatz zu Kugelhähnen, die für den Ein-/Aus-Betrieb ausgelegt sind, ermöglichen Durchgangsventile eine präzise Steuerung von Durchflussmenge und Druck. Sie sind ideal für Situationen, in denen eine schrittweise Anpassung erforderlich ist.   Modell Material Nenndruck Gewinde Bedienung DN65/2,5 Gehäuse: A356.2; Spindel: H62; Dichtung: NBR 2,5 MPa G2,5" Handrad DN80/2,5 Gehäuse: A356.2; Spindel: H62; Dichtung: NBR 2,5 MPa G3" Handrad     Wann ein Globusventil verwenden Verwenden Sie Globusventile an Auslasspunkten, an denen eine feine Druckregelung erford...

Als professioneller Xiongzhen Hersteller von Feuerlöschpumpen in China, Powerstar Trucks Das Unternehmen besitzt die Eigenmarke „Xiongzhen“ und bietet eine Produktreihe an, die Niederdruck-, Mittel-Niederdruck- und Hoch-Niederdruck-Fahrzeugfeuerlöschpumpen sowie Zubehör wie Löschmonitore und Schaummittelzumischer umfasst. Die Feuerlöschpumpen bestehen aus modernen Materialien wie Aluminiumlegierung und Edelstahl und sind mit einer elektromagnetischen Kupplungs-Automatikabschaltung und einem Rückschlagventil ausgestattet. Sie zeichnen sich durch hervorragende Leistung, einfache Bedienung und bequeme Wartung aus. Die Produkte des Unternehmens haben die Typprüfung des Nationalen Zentrums für Qualitätsüberwachung und -prüfung von Feuerwehrausrüstung bestanden und sind CCC-zertifiziert sowie nach ISO 9001 zertifiziert. Zu den Feuerlöschpumpen von Xiongzhen gehören hauptsächlich die folgenden Modelle: CB10/20-XZ, CB10/30-XZ , CB10/40-XZ, CB10/60-XZ , CB10/80-XZ, CB10/100-XZ, CB20.10/15.30-XZ, CB20.10/20.40-XZ, CB20.10/30.60-XZ, etc. Feuerlöschpumpe CB10/20-XZ für Feuerwehrfahrzeuge Feuerlöschpumpen CB10/30-XZ für Feuerwehrfahrzeuge Feuerlöschpumpen Modell CB10/40-XZ für Feuerwehrfahrzeuge China Feuerlöschpumpen Modell CB10-60 für Feuerwehrfahrzeuge Notfeuerlöschpumpen CB10/80-XZ für Feuerwehrfahrzeuge Feuerlöschpumpen CB10/100-XZ für Feuerwehrfahrzeuge Xiongzhen Feuerlöschpumpensystem CB10/100-XZ Spezifikation Xiongzhen CB-Serie Feuerlöschpumpenhersteller Feuerlöschpumpen-Sets CB10/150 Spezifikationen Feuerlöschpumpensystem CB10/160-XZ, Werk Xiongzhen Spezifikationen der Notfeuerlöschpumpen CB10/170-XZ Powerstar Trucks zeichnet sich durch hohe technische Kompetenz aus, hält vier Patente und nutzt fortschrittliche Produktionsanlagen wie CAD-Konstruktion und CNC-Werkzeugmaschinen, um hohe Produktqualifizierungsraten und Kundenzufriedenheit zu gewährleisten. Die Produkte richten sich primär an Betriebe zur Umrüstung von Feuerwehrfahrzeugen und an Feuerwehren. CB20.10 20.40 Feuerlöschpumpen-Details Spezifikation Feuerlöschpumpe CB20.10 30.60-XZ der Xiongzhen-Fabrik Feuerlöschpumpen der Serie CB20/15-XZ Notfeuerlöschpumpe der Serie CB20/20-XZ Details zur Installation der Feuerlöschpumpe CB20 25 Hier ist ein Wartungsplan für Ihren XIONGZHEN Feuerlöschpumpen , kategorisiert nach Woche, Monat, Quartal und Jahr zur besseren Übersicht: 01, Tägliche Inspektion der Powersar-Feuerlöschpumpe: Überprüfen Sie den Start-Stopp-Druck und die Frequenz der Druckstabilisierungspumpe. Prüfen Sie die Starterbatterieleistung der Dieselmotor-Feuerlöschpumpe. Überprüfen Sie die Wasserquellen-Regelventile und Alarmventilbaugruppen auf Beschädigungen. 02, Powersar Feuerlöschpumpe Wöchentliche Inspektion: Testlauf der automatischen Anlaufmotor-Feuerlöschpumpe. Prüfen Sie den Kraftstoffstand der Dieselmotor-Feuerlöschpumpe. 03, Powersar Feuerlöschpumpe Monatliche Inspektion: Testlauf des manuellen Startmotors Feuerlöschpumpe und eine Feuerlöschpumpe mit Dieselmotor. Prüfen Sie den W...

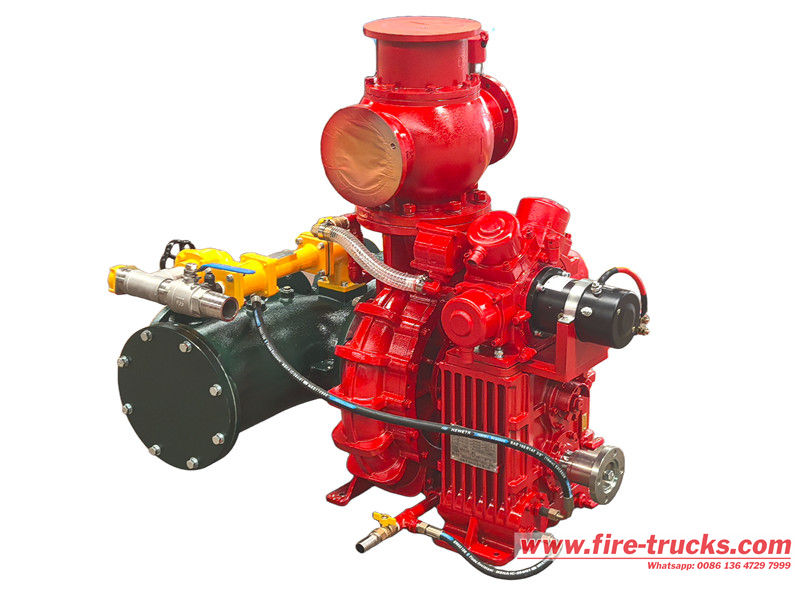

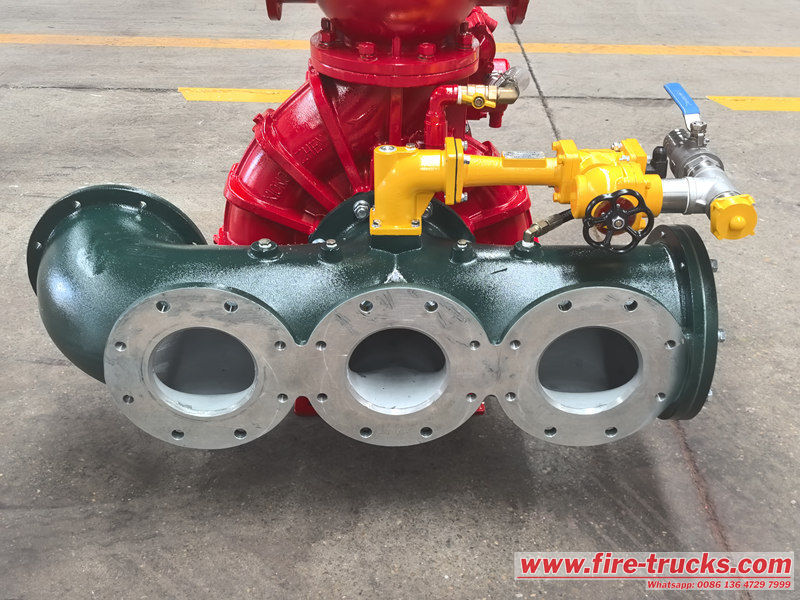

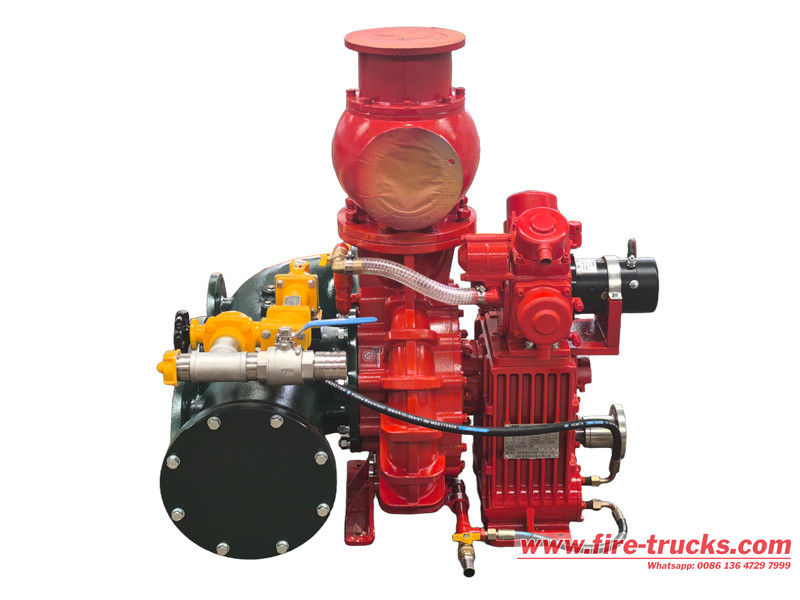

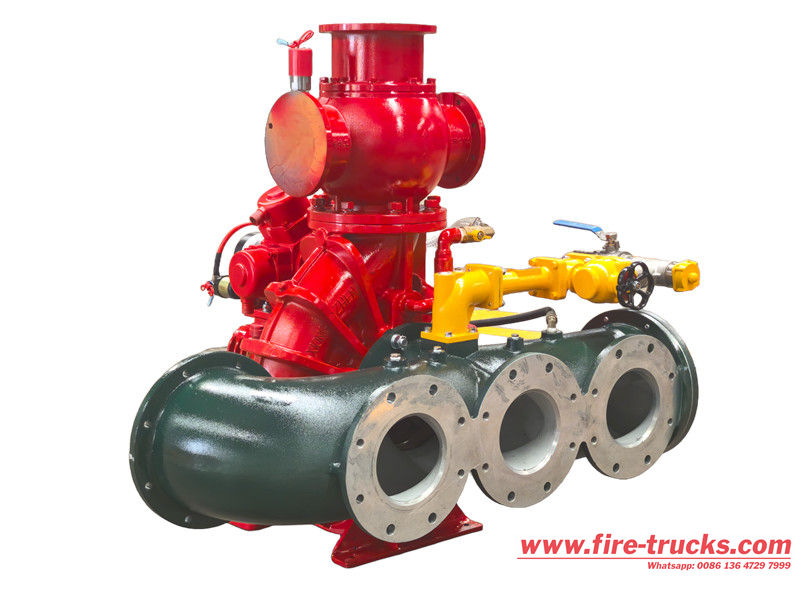

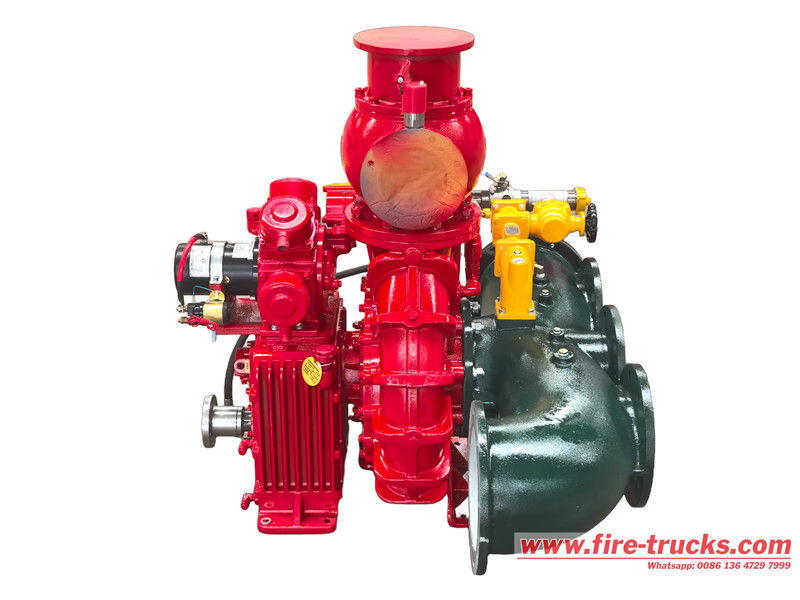

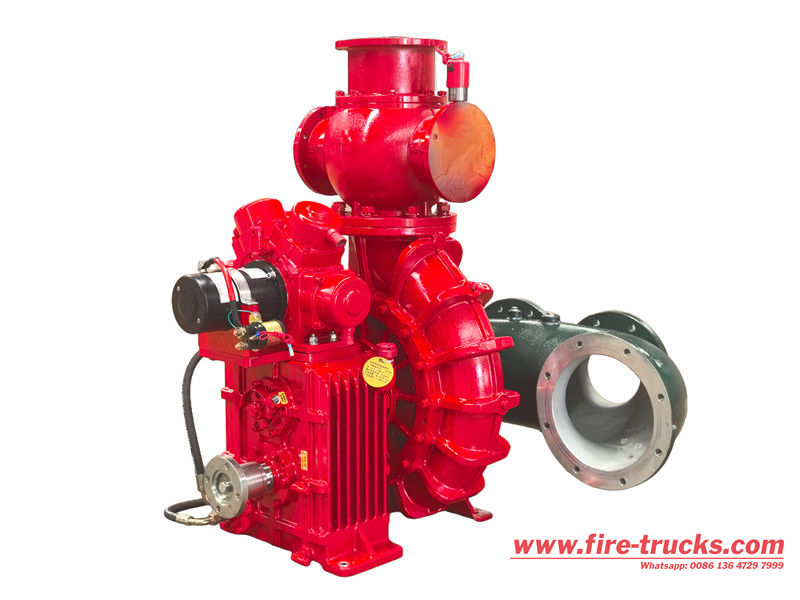

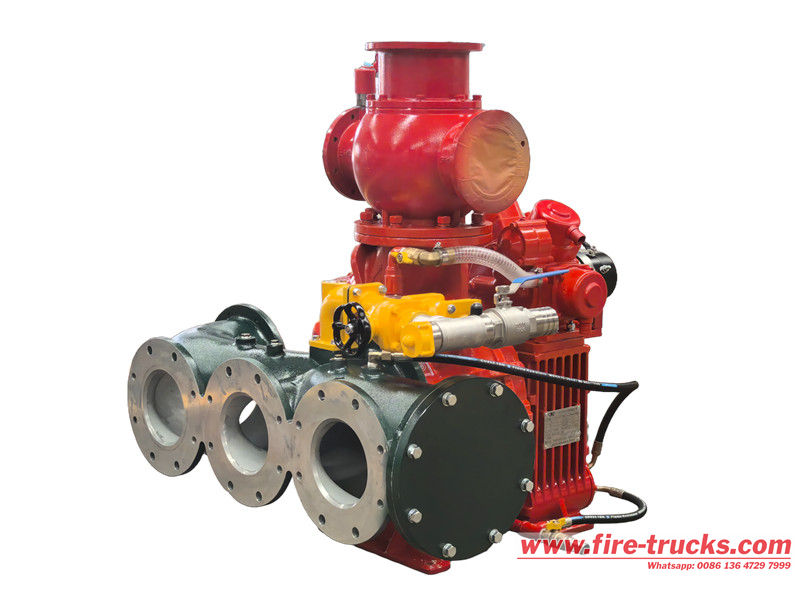

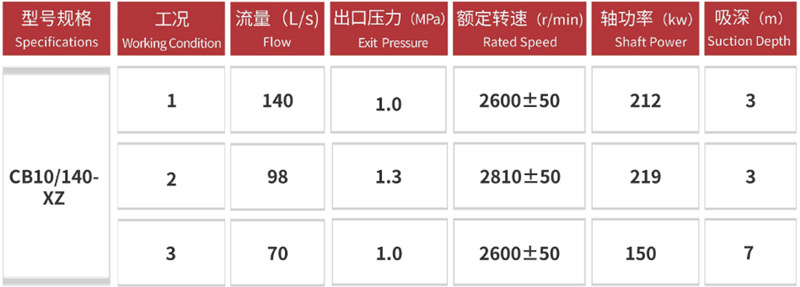

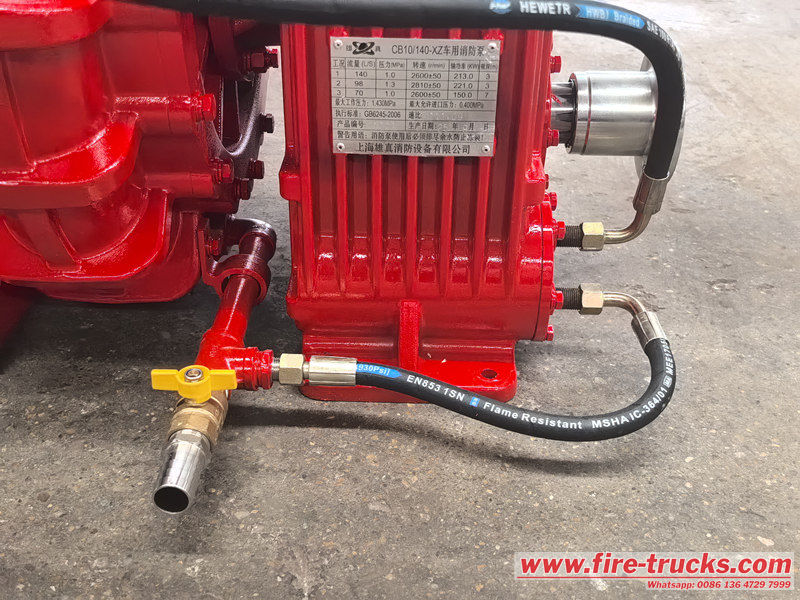

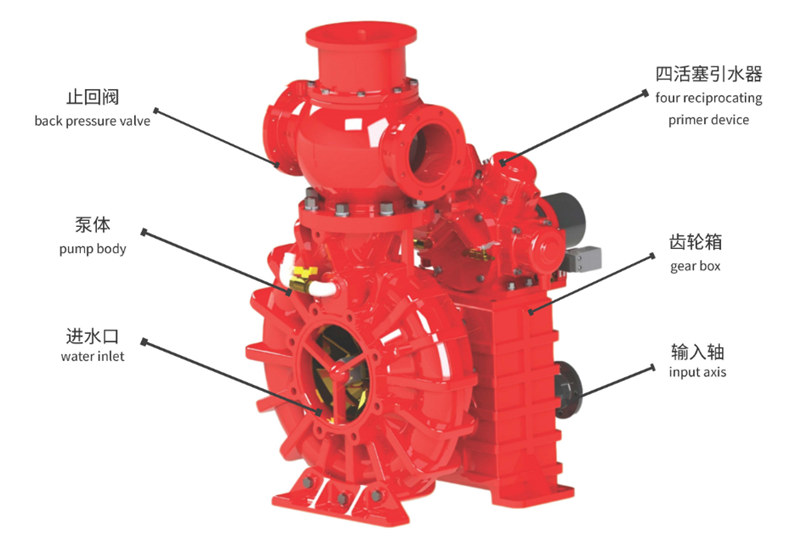

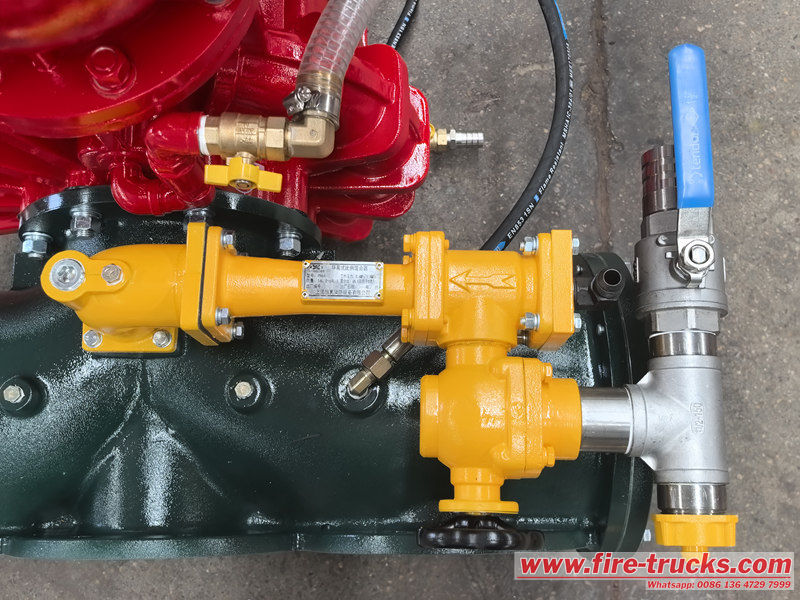

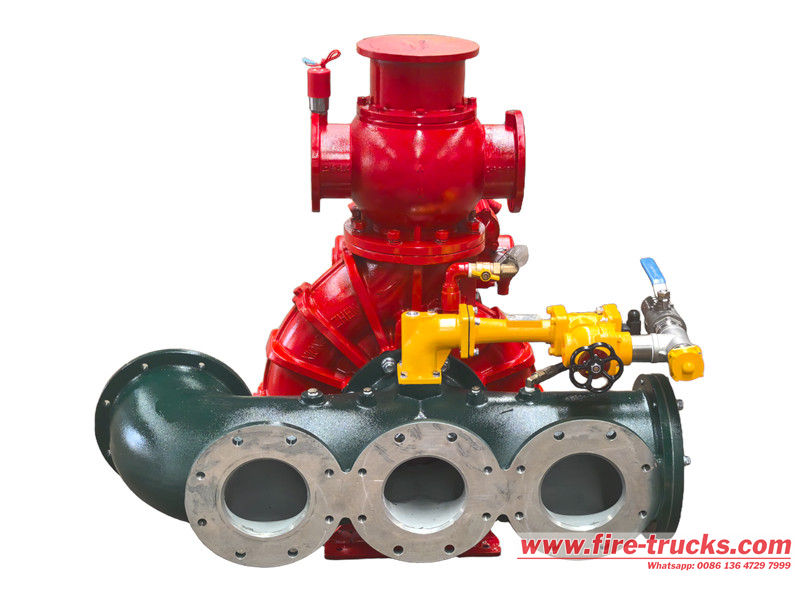

Die Schaumlöschpumpe CB10/140 ist ein weit verbreitetes, fahrzeugmontiertes oder stationäres Löschwasserversorgungssystem mit einem Nenndruck von 1,0 MPa und einer Nennfördermenge von 140 l/s. Sie deckt den grundlegenden Wasserbedarf von Löschanlagen ab. Pumpengehäuse und Laufrad bestehen aus hochwertigen, verschleißfesten Materialien und bieten Korrosionsbeständigkeit sowie Hochdruckbeständigkeit. Es verfügt über ein Zwei-Einlass-System für schnelles Umschalten der Wasserquelle und wird von einem hocheffizienten Motor oder Dieselmotor angetrieben, wodurch eine Anlaufzeit von 30 Sekunden oder weniger erreicht wird. Dank seiner kompakten Bauweise, der einfachen Wartung und des zuverlässigen Betriebs ist es ein... Schaumlöschpumpe CB10/140 ist ein unverzichtbares Ausrüstungsteil, um eine effiziente Wasserversorgung für Feuerwehreinsätze zu gewährleisten. Die LKW-montierte Niederdruck-Feuerlöschpumpe CB10/140-XZ ist eine einstufige Kreiselpumpe mit einem Pumpengehäuse aus Aluminiumlegierung und einem Laufrad aus Messing. Sie verfügt über ein elektrisches Vierkolben-Wasseransaugsystem mit elektrischer Schaltung. Die optionale Schaumpumpe CB10/20 ist mit einem pneumatischen Trennmechanismus ausgestattet. Dieses Produkt zeichnet sich durch hohe Leistung, kompakte Bauweise, einfache Bedienung und Wartungsfreundlichkeit aus. Die Feuerlöschpumpe CB10/140-XZ ist eine einstufige Kreiselpumpe für Feuerwehrfahrzeuge. Sie zeichnet sich durch ihre Zweikolben-Ansaugvorrichtung aus, die sich automatisch ein- und ausschaltet. Die Pumpe ist auf hohe Leistung bei kompakter Bauweise, einfacher Bedienung und bequemer Wartung ausgelegt. Zu den wichtigsten Spezifikationen gehören eine Fördermenge von 140 l/s und ein Auslassdruck von 1,0 MPa bei einer Nenndrehzahl von 2600 U/min. » . Funktionsprinzip der Schaumlöschpumpe CB10/140 ● Wasser- und Schaumkonzentrataufnahme: Das Wasser wird aus einer Versorgung entnommen, das Schaummittelkonzentrat aus dem Vorratstank. ● Dosierung: Der Dosierer mischt das Schaummittelkonzentrat mit dem Wasser in einem vorbestimmten Verhältnis ● Druckbeaufschlagung: Die Pumpe setzt das Gemisch unter Druck, wodurch dessen Geschwindigkeit und Druck erhöht werden ● Ausstoß: Die unter Druck stehende Schaumlösung wird durch den Ausstoßschlauch zur Düse gedrückt, wo sie auf das Feuer ausgestoßen wird ● Feuerbekämpfung: Der Schaum bedeckt die Brennstoffquelle, trennt sie vom Sauerstoff und löscht das Feuer » . Detaillierte Einführung der Schaumlöschpumpe CB10/140 1. Überlegene Konstruktion, stabile und zuverlässige Leistung: ● Die Feuerlöschpumpe CB10/140 verfügt über eine einstufige Kreiselpumpenkonstruktion und ist aus einer hochfesten Aluminiumlegierung gefertigt, was Vorteile wie geringes Gewicht, Korrosionsbeständigkeit und Hochtemperaturbeständigkeit bietet ● Die Pumpe verfügt über eine präzisionsgefertigte Innenstruktur, die einen gleichmäßigen Durchfluss und eine hervorragende hydraulische Leistung gewährleistet. Eine Gleitringdichtung verhind...
