Wie funktioniert eine Feuerlöschpumpe? Funktionsprinzip der Pumpe eines Feuerwehrfahrzeugs erklärt

Eine Feuerlöschpumpe ist das Herzstück des Wasserfördersystems jedes Feuerwehrautos. Ob bei einem Gebäudebrand, einem Industrie-Notfall, einem Flughafenzwischenfall oder einem Waldbrand-Einsatz – die Feuerlöschpumpeauf einem Feuerwehrauto ist dafür verantwortlich, Hochdruckwasser zu Schläuchen, Wasserwerfern und Schaumsystemen zu fördern.Ihr Zentrifugal-Laufraddesign und das durch die Zapfwelle angetriebene System gewährleisten stabilen Druck und hohe Durchflussraten, wodurch die Effektivität der Brandbekämpfung direkt um über 40 % gesteigert wird, während die Reaktionszeit um das 3-Fache reduziert wird. Sie kann als unsichtbarer Schutzwächter der Brandbekämpfungseinsätze und als technischer Eckpfeiler moderner Notfallreaktionen bezeichnet werden.

Erfahren Sie, wie eine Feuerlöschpumpe funktioniert, einschließlich ihres Funktionsprinzips, der wichtigsten Komponenten, des Wasserflussprozesses, der Druckerzeugung und der Anwendungen. Entdecken Sie, wie Feuerwehrauto-Pumpen eine zuverlässige Wasserversorgung für die Brandbekämpfung gewährleisten und wie Sie die richtige Pumpe für Ihr Feuerwehrfahrzeug auswählen.Lernen wir es heute kennen.

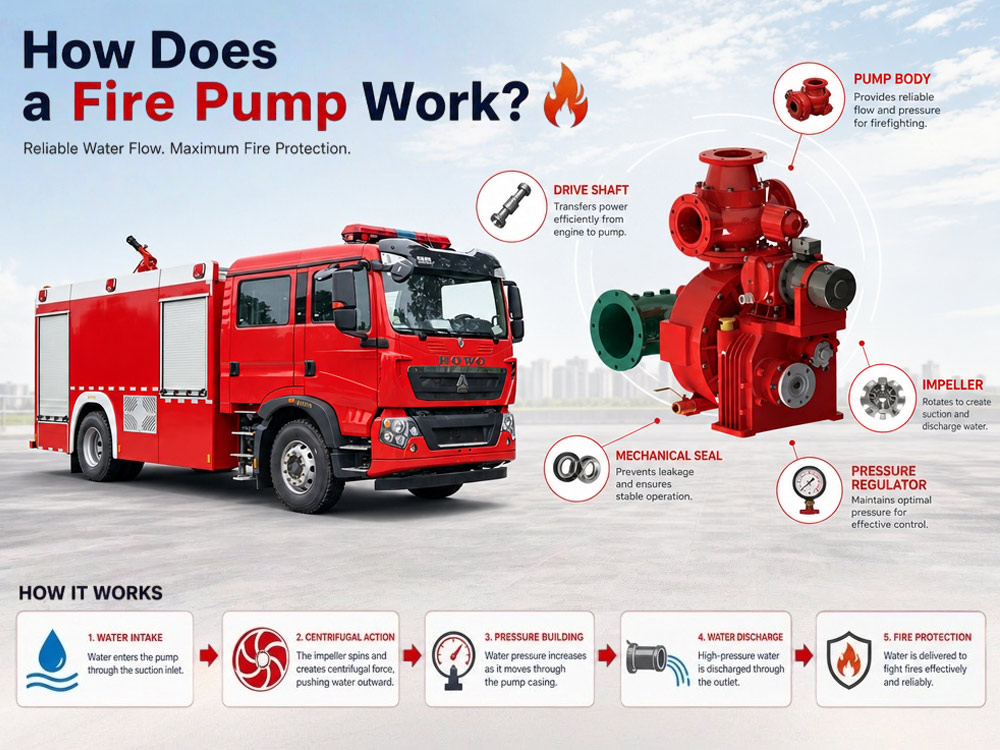

» I. Zunächst müssen wir die drei Hauptkomponenten des Feuerlöschpumpensystems kennen:

1. Laufrad: Die rotierende Komponente, die Wasser ansaugt und es durch Zentrifugalkraft nach außen schleudert. Typischerweise aus Bronze, Edelstahl oder Gusseisen gefertigt.

2. Pumpengehäuse: Das Gehäuse, das das Laufrad enthält und den Wasserfluss leitet. Es ist dafür ausgelegt, Geschwindigkeit in Druck umzuwandeln.

3. Zapfwelle (PTO): Die mechanische Verbindung, die die Motorleistung vom Getriebe des Feuerwehrautos zur Feuerlöschpumpe überträgt.

» II. Nach Kenntnis der Hauptkomponenten lautet das grundlegende Funktionsprinzip der Feuerlöschpumpe wie folgt:

1. Die Kraft wird über die Zapfwelle vom Motor übertragen

Der Motor des Feuerwehrautos treibt die Zapfwelle an, die mit der Pumpenwelle verbunden ist. Wenn der Bediener die Zapfwelle einschaltet, wird die Motorleistung umgeleitet, um das Pumpenlaufrad mit hoher Geschwindigkeit anzutreiben.

2. Das Laufrad beginnt sich zu drehen

Das Laufrad dreht sich mit 1.500–2.500 U/min und saugt Wasser durch den Ansaugeinlass in die Pumpe. Die rotierenden Laufradschaufeln erzeugen im Zentrum eine Niederdruckzone, wodurch Wasser aus dem Bordtank, dem Hydranten oder einer natürlichen Wasserquelle angesaugt wird.

3. Zentrifugalkraft erhöht den Wasserdruck

Während sich das Laufrad dreht, schleudert es Wasser durch Zentrifugalkraft nach außen. Die Geschwindigkeit des Wassers nimmt zu, während es sich vom Zentrum zur Außenkante des Laufrads bewegt. Das Pumpengehäuse wandelt diese Geschwindigkeit anschließend in Druck um und drückt das Hochdruckwasser durch den Druckauslass nach außen.

4. Hochdruckwasser tritt aus dem Druckauslass aus

Druckbeaufschlagtes Wasser (typischerweise 0,8–1,2 MPa) tritt durch den Druckauslass aus und wird für Brandbekämpfungseinsätze zu Feuerwehrschläuchen, Wasserwerfern oder Schaummischsystemen geleitet.

» III. Woher bezieht die Feuerlöschpumpe ihr Wasser?

Die Feuerlöschpumpe kann Wasser aus drei Quellen beziehen:

Bordwassertank: Die primäre Wasserquelle für den Ersteinsatz. Typisches Fassungsvermögen: 2.000–12.000 Liter. Stellt bei der Ankunft eine sofortige Wasserversorgung bereit.

Feuerhydrant: Über Versorgungsleitungen angeschlossen. Bietet eine kontinuierliche Wasserversorgung für längere Einsätze. Der Druck des Hydranten hilft der Pumpe, den Durchfluss aufrechtzuerhalten.

Natürliche Wasserquelle (Ansaugbetrieb): Seen, Flüsse, Teiche oder Schwimmbecken. Die Pumpe verwendet ein Ansaugsystem, um vor dem Ansaugen Luft aus dem Saugschlauch zu entfernen. Die maximale theoretische Ansaughöhe auf Meereshöhe beträgt ungefähr 10 Meter (33 Fuß). Die effektive Ansaugtiefe beträgt typischerweise 7–8 Meter.

Ansaugvorgang:

1. Starren Saugschlauch mit dem Pumpeneinlass verbinden

2. Saugkorb mindestens 60–90 cm unter die Wasseroberfläche eintauchen

3. Entlüfter einschalten, um Luft aus Schlauch und Pumpe zu entfernen

4. Vakuum entsteht, der atmosphärische Druck drückt Wasser nach oben

5. Wasser füllt die Pumpe, anschließend setzt die Zentrifugalpumpe es unter Druck

» IV. Systemkomponenten und Kernfunktionen der Feuerlöschpumpe:

Ansaugeinlass: Der Punkt, an dem Wasser in die Pumpe eintritt. Typische Größe: DN100–DN150. Ausgestattet mit einem Sieb, um das Eindringen von Fremdkörpern zu verhindern.

Auslassöffnung: Stelle, an der unter Druck stehendes Wasser austritt. Typische Größe: DN65–DN80 (Standardauslässe). Ausgestattet mit Ventilen zur Steuerung des Durchflusses zu Schläuchen oder Strahlrohren. Mehrere Auslässe ermöglichen die gleichzeitige Nutzung.

Laufrad: Die rotierende Komponente, die den Wasserfluss erzeugt. Wandelt mechanische Energie in kinetische Energie um. Typischerweise aus Bronze (korrosionsbeständig), Edelstahl (robust, langlebig) oder Gusseisen (kostengünstig für Standardanwendungen) gefertigt.

Pumpengehäuse: Das Gehäuse, das den Wasserfluss leitet. Entwickelt, um Geschwindigkeit in Druck umzuwandeln. Übliche Bauformen: Spiralgehäuse (spiralförmige Form für gleichmäßigen Durchfluss) und Diffusorgehäuse (für höhere Effizienz).

Entlüftungssystem: Entfernt vor dem Ansaugen Luft aus der Pumpe und dem Saugschlauch. Zu den Typen gehören:

• Vakuumentlüfter: Ausführung mit Drehschieber oder Kolben. Schnell und effizient. Am häufigsten in modernen Feuerwehrfahrzeugen eingesetzt.

• Abgasentlüfter: Nutzt Motorabgase zur Erzeugung eines Vakuums. Einfach, aber weniger effektiv.

• Elektrischer Entlüfter: Motorbetrieben. Kann ohne Pumpendrehung entlüften. Schützt die Gleitringdichtung vor Schäden durch Trockenlauf.

Druckentlastungsventil: Verhindert Überdruck. Öffnet sich, wenn der Druck den eingestellten Grenzwert überschreitet. Schützt Schläuche, Pumpe und Feuerwehrkräfte.

Druckregler: Hält den eingestellten Druck automatisch aufrecht. Passt die Motordrehzahl an, um Änderungen des Durchflusses auszugleichen. Verringert die Arbeitsbelastung des Bedieners. Verfügbar im Druckmodus (hält den voreingestellten Druck) und im Drehzahlmodus (hält die voreingestellte Motordrehzahl).

PTO (Nebenabtrieb): Die Verbindung zwischen Motor und Pumpe. Überträgt die Motorleistung zum Antrieb der Pumpe. Feuerwehrfahrzeuge verwenden typischerweise einen Sandwich-PTO (zwischen Motor und Getriebe montiert) für die vollständige Leistungsabgabe.

» V. Pumpenauswahl nach Anwendung:

1. Vergleich der Feuerwehrpumpentypen

2. Feuerwehrpumpe vs. Standard-Wasserpumpe

3. Empfehlungen für Anwendungsszenarien

» VI. Wie baut die Feuerlöschpumpe Druck auf?

Die Feuerlöschpumpe baut Druck durch Zentrifugalkraft auf. Wenn sich das Laufrad dreht, zieht es Wasser in die Mitte und schleudert es mit hoher Geschwindigkeit nach außen. Das Pumpengehäuse wandelt dieses Wasser mit hoher Geschwindigkeit durch Abbremsen in Druck um.

Faktoren, die den Druck beeinflussen:

• Laufraddrehzahl:Schnellere Rotation = höherer Druck. Die Laufraddrehzahl ist direkt proportional zur Motordrehzahl.

• Motordrehzahl:Höhere Motordrehzahl = schnelleres Laufrad = höherer Druck. Bediener steuern den Druck durch Anpassung der Motordrossel oder mithilfe des Druckreglers.

• Pumpenkonstruktion:Zweistufige Pumpen können durch die Verwendung von zwei in Reihe geschalteten Laufrädern einen höheren Druck als einstufige Pumpen erreichen.

• Rohrdurchmesser:Kleinerer Durchmesser = höherer Druck, aber geringerer Durchfluss. Größerer Durchmesser = niedrigerer Druck, aber höherer Durchfluss. Der Bediener muss Druck und Durchfluss je nach Feuerwehreinsatz ausbalancieren.

• Wasserquelle:Eine ausreichende Wasserversorgung ist entscheidend für die Aufrechterhaltung des Drucks. Eine unzureichende Versorgung führt zu einem Druckabfall.

» VII. Häufige Probleme und Lösungen bei Feuerlöschpumpen

1. Pumpe lässt sich nicht ansaugen

Mögliche Ursachen: Luftleck im Saugschlauch, verstopftes Sieb, Ansaugvorrichtung funktioniert nicht.

Lösungen: Alle Anschlüsse des Saugschlauchs prüfen und festziehen; das Sieb reinigen; das Ansaugsystem (Vakuumpumpe oder elektrische Ansaugvorrichtung) überprüfen und bei Bedarf reparieren.

2. Niedriger Wasserdruck

Mögliche Ursachen: Verstopftes Sieb, unzureichende Motordrehzahl, verschlissenes Laufrad, Luft im System.

Lösungen: Das Sieb reinigen; Motordrehzahl erhöhen; Laufrad auf Verschleiß prüfen und bei Bedarf ersetzen; auf Luftlecks prüfen und erneut ansaugen.

3. Kavitation

Entstehung: Kavitation tritt auf, wenn die Pumpe nicht ausreichend Wasser erhält. Das Laufrad dreht sich in einer Mischung aus Wasser und Dampfblasen. Wenn diese Blasen zusammenfallen, erzeugen sie Stoßwellen, die das Laufrad beschädigen und starke Druckschwankungen verursachen.

Vermeidung: Die Pumpe niemals schneller betreiben, als die Wasserversorgung liefern kann; Ansaugdruck überwachen; Pumpendrehzahl reduzieren, wenn das Vakuum zu hoch ist; sicherstellen, dass das Sieb nicht verstopft ist.

4. Wasserleckage

Zu prüfende Punkte: Alle Dichtungen und Dichtungsringe prüfen; auf Risse im Pumpengehäuse untersuchen; sicherstellen, dass Ablassventile geschlossen sind; verschlissene Dichtungen sofort ersetzen.

5. Überhitzung

Ursachen: Pumpe läuft trocken, unzureichende Kühlung, längerer Betrieb ohne Wasserfluss.

Wartungstipps: Die Pumpe niemals ohne Wasser betreiben; sicherstellen, dass die Kühlleitungen frei sind; die Pumpe zwischen Einsätzen abkühlen lassen; das Thermoentlastungsventil regelmäßig prüfen.

» VIII. Praxisfall: Aufrüstung der Pumpe einer kommunalen Feuerwehr

Hintergrund:

Eine kommunale Feuerwehr mit einer Flotte alter Feuerwehrfahrzeuge musste die Pumpensysteme von drei Einsatzfahrzeugen der ersten Reihe aufrüsten. Die vorhandenen Pumpen hatten Schwierigkeiten, bei Hochhausbrandeinsätzen den Druck aufrechtzuerhalten, und erforderten häufig Reparaturen.

Herausforderung:

• Instabiler Druck bei Höhen über 50 Metern

• Langsames Ansaugen aus natürlichen Wasserquellen (Ansaugzeit >45 Sekunden)

• Geringe Durchflussrate bei hohem Druck

• Häufige Ausfälle von Dichtungen und Verschleiß des Laufrads

Lösung:

• CB10/60 Feuerlöschpumpe (60 L/s @ 1.0 MPa)

• Elektrische Vakuum-Ansaugvorrichtung (verbessert die Ansauggeschwindigkeit)

• Automatischer Druckregler (hält den Druck stabil)

• Aufgerüstete Pumpendichtungen und Lager

• Neue Ansaugschläuche mit größeren Sieben

Ergebnisse:

Der Druck stieg um 25 %, die Ansaugzeit verringerte sich um 35 %, die Effizienz der Brandbekämpfung wurde deutlich verbessert und die Wartungskosten sanken um 60 %. Die Abteilung berichtete über schnellere Reaktionszeiten und eine zuverlässigere Pumpenleistung bei Großbränden.

»IX. Wie man die richtige Feuerlöschpumpe auswählt

1. Erforderliche Durchflussrate bestimmen

2. Erforderlichen Druck bestimmen

3. Wasserquelle berücksichtigen

• Hydrantenversorgung: Eine einstufige Pumpe ist ausreichend. Keine Ansaugung erforderlich.

• Bordtank: Einstufig oder zweistufig. Ansaugung für die Wasserentnahme erforderlich.

• Natürliches Wasser (Ansaugung): Erfordert einen Vakuumansauger. Zweistufig für große Förderhöhen.

4. Größe und Konfiguration des Feuerwehrfahrzeugs

» X. Häufig gestellte Fragen (FAQ)

F: Was ist eine Feuerlöschpumpe?

A: Eine Feuerlöschpumpe ist eine Kreiselpumpe, die über ein Zapfwellen-System (PTO) vom Fahrzeugmotor angetrieben wird. Sie saugt Wasser aus Bordtanks, Hydranten oder natürlichen Wasserquellen an, erhöht den Wasserdruck durch die Drehung eines Laufrads und fördert Hochdruckwasser zu Schläuchen oder Wasserwerfern für Feuerwehreinsätze.

F: Wie erhöht eine Feuerlöschpumpe den Wasserdruck?

A: Das Laufrad dreht sich mit hoher Geschwindigkeit (1.500–2.500 U/min), zieht Wasser in die Mitte und schleudert es durch die Zentrifugalkraft nach außen. Das Pumpengehäuse wandelt dieses Wasser mit hoher Geschwindigkeit durch Abbremsung in Druck um. Höhere Laufraddrehzahl = höherer Druck.

F: Ist eine Feuerlöschpumpe dasselbe wie eine normale Wasserpumpe?

A: Nein. Feuerlöschpumpen sind für höheren Druck (0,8–2,5 MPa), höhere Fördermengen (1.200–6.000 L/min) und einen kontinuierlichen Notbetrieb ausgelegt. Normale Wasserpumpen arbeiten mit niedrigerem Druck und sind nicht für Feuerwehreinsätze oder Zapfwellen-Systeme ausgelegt.

F: Was treibt die Pumpe eines Feuerwehrfahrzeugs an?

A: Der Motor des Feuerwehrfahrzeugs treibt die Feuerlöschpumpe über ein Zapfwellen-System (PTO) an. Wenn der Bediener die Zapfwelle einschaltet, wird die Motorleistung zum Drehen des Pumpenlaufrads umgeleitet. Es ist kein separater Motor erforderlich.

F: Warum benötigt eine Feuerlöschpumpe einen Ansauger?

A: Ein Ansauger entfernt Luft aus der Pumpe und dem Saugschlauch, bevor Wasser aus einem See, Fluss oder Teich angesaugt wird. Kreiselpumpen können kein Wasser fördern, wenn sich Luft im System befindet. Der Ansauger erzeugt ein Vakuum, wodurch der atmosphärische Druck Wasser in die Pumpe drückt.

F: Was ist der Unterschied zwischen einer einstufigen und einer zweistufigen Feuerlöschpumpe?

A: Eine einstufige Pumpe hat ein Laufrad und liefert einen hohen Durchfluss bei moderatem Druck. Eine zweistufige Pumpe hat zwei in Reihe geschaltete Laufräder und kann einen höheren Druck erzeugen. Zweistufige Pumpen können zwischen Volumenmodus (hoher Durchfluss) und Druckmodus (hoher Druck) wechseln.

Q: Kann eine Feuerlöschpumpe Wasser aus einem Fluss ansaugen?

A: Ja. Eine Feuerlöschpumpe kann durch einen Vorgang namens Ansaugen Wasser aus Flüssen, Seen, Teichen und Schwimmbecken ansaugen. Der Entlüfter entfernt Luft aus dem Saugschlauch und der Pumpe und erzeugt ein Vakuum. Der atmosphärische Druck drückt Wasser in die Pumpe. Maximale praktische Saughöhe: ungefähr 7–8 Meter.

Q: Was verursacht Kavitation bei einer Feuerlöschpumpe?

A: Kavitation tritt auf, wenn die Pumpe nicht genügend Wasser erhält. Das Laufrad dreht sich in einer Mischung aus Wasser und Dampfblasen. Wenn diese Blasen zusammenfallen, erzeugen sie Stoßwellen, die das Laufrad beschädigen. Kavitation wird verursacht durch den Betrieb der Pumpe mit einer höheren Geschwindigkeit, als die Wasserversorgung liefern kann, verstopfte Siebe oder eine übermäßige Saughöhe.

Q: Wie oft sollte eine Feuerlöschpumpe gewartet werden?

A: Tägliche Prüfungen (Geräusche, Vibrationen, Leckagen), wöchentliche Tests (Entlüfter, Druckregler), monatliche Inspektionen (Laufrad, Lager, Überdruckventil), jährliche Volllast-Durchflusstests und hydrostatische Druckprüfungen. Regelmäßige Wartung verhindert unerwartete Ausfälle in Notfällen.

Q: Wie wähle ich die richtige Feuerlöschpumpe für mein Feuerwehrfahrzeug aus?

A: Berücksichtigen Sie die erforderliche Fördermenge (basierend auf Brandrisiken), Druckanforderungen (basierend auf Gebäudehöhen), Wasserquelle (Hydrant, Tank oder natürliche Quelle), Fahrgestell des Feuerwehrfahrzeugs (4×2, 4×4, 6×4, 8×4), Pumpenmarke und Zuverlässigkeit sowie Wartungs- und Serviceunterstützung. Die Pumpe muss zur Motorleistung des Fahrzeugs und zur Zapfwellenkonfiguration passen.

»XI. Wichtige Erkenntnisse

• Feuerlöschpumpen nutzen die Zentrifugalkraft, um den Wasserdruck zu erhöhen. Das Laufrad zieht Wasser ein und schleudert es nach außen, wodurch Geschwindigkeit in Druck umgewandelt wird.

• Die meisten Pumpen von Feuerwehrfahrzeugen werden über ein Zapfwellen-System (Power Take-Off) angetrieben. Die Motorleistung wird zur Pumpe umgeleitet, ein separater Motor ist nicht erforderlich.

• Wasser kann aus Bordtanks, Hydranten oder offenen Wasserquellen stammen. Das Ansaugen aus natürlichen Quellen erfordert einen Entlüfter, um Luft aus dem Saugschlauch zu entfernen.

• Ansaugsysteme entfernen Luft vor dem Ansaugen aus natürlichen Wasserquellen. Vakuum-Ansauger sind am häufigsten, wobei elektrische Ansauger Schutz für mechanische Dichtungen bieten.

• Die Pumpenleistung hängt von Fördermenge, Druck, Laufradgröße und Motorleistung ab. Die Anpassung der Pumpe an die Feuerlöschaufgabe ist entscheidend.

• Eine ordnungsgemäße Wartung (täglich, wöchentlich, monatlich, jährlich) verbessert die Zuverlässigkeit und Lebensdauer. Regelmäßige Tests verhindern unerwartete Ausfälle in Notfällen.

• Das Verständnis des Pumpenbetriebs hilft Käufern, die richtigen Spezifikationen für ihr Feuerwehrfahrzeug auszuwählen. Die Pumpe muss zum Fahrgestell, zur Zapfwelle und zu den Anforderungen der Brandbekämpfung passen.
