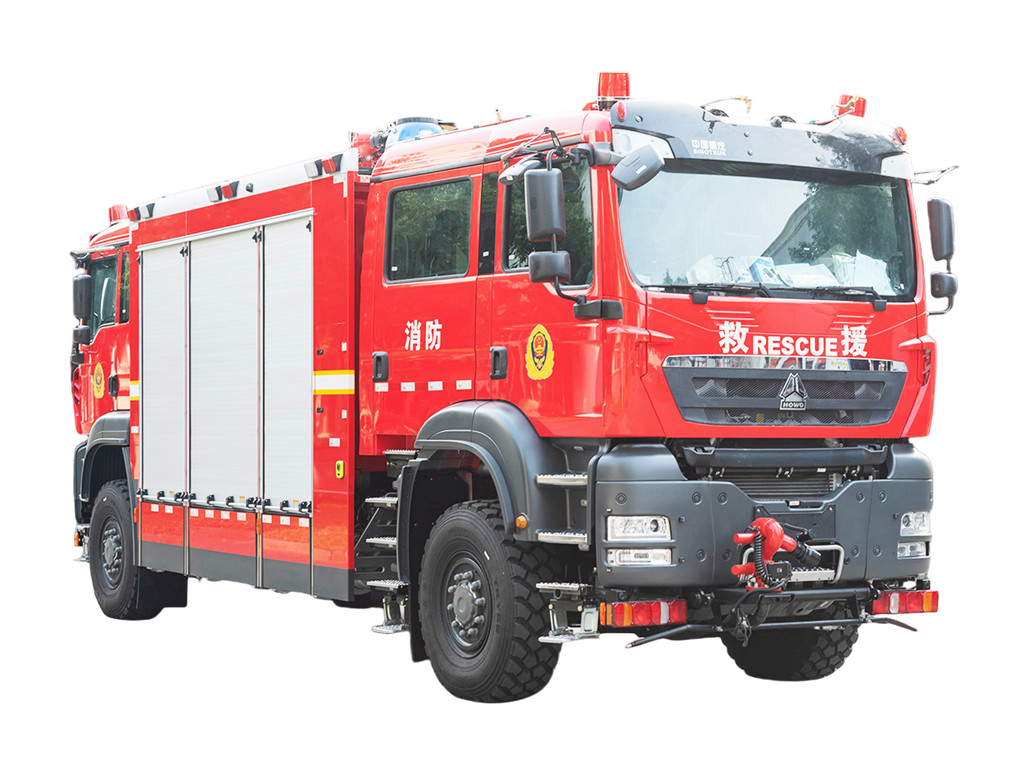

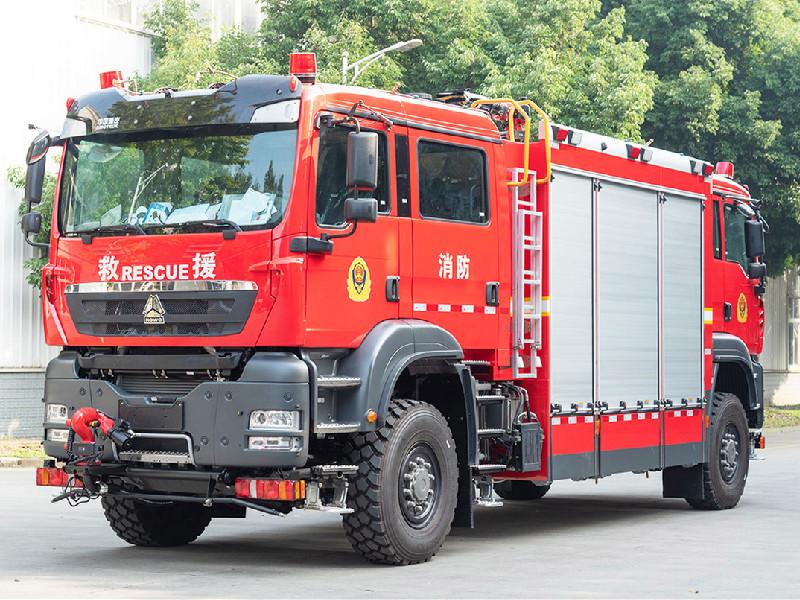

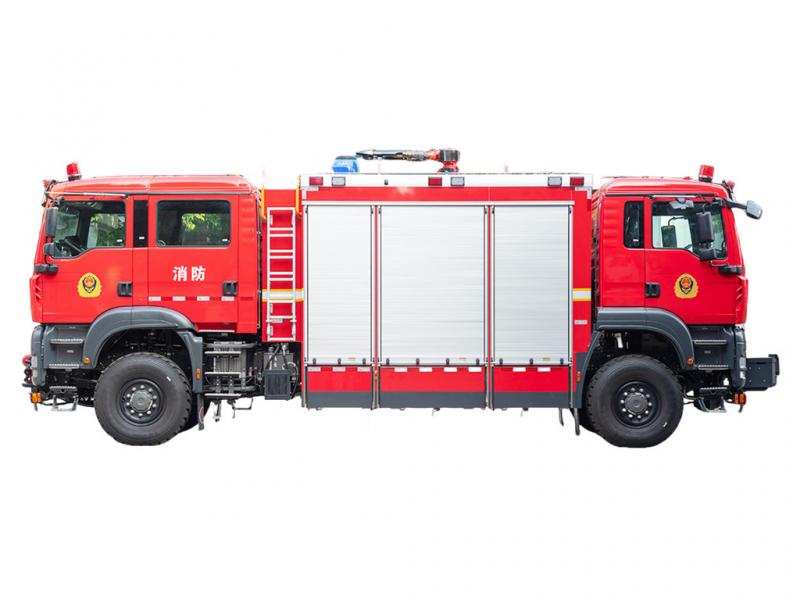

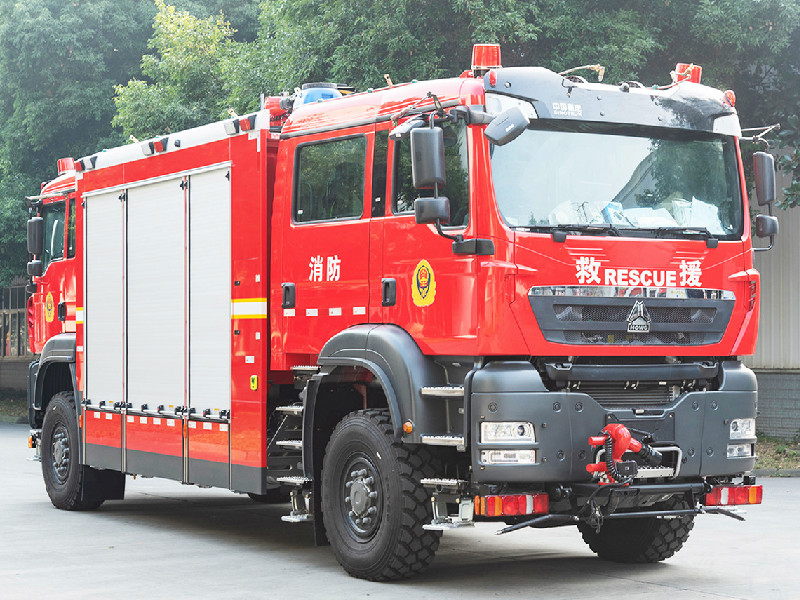

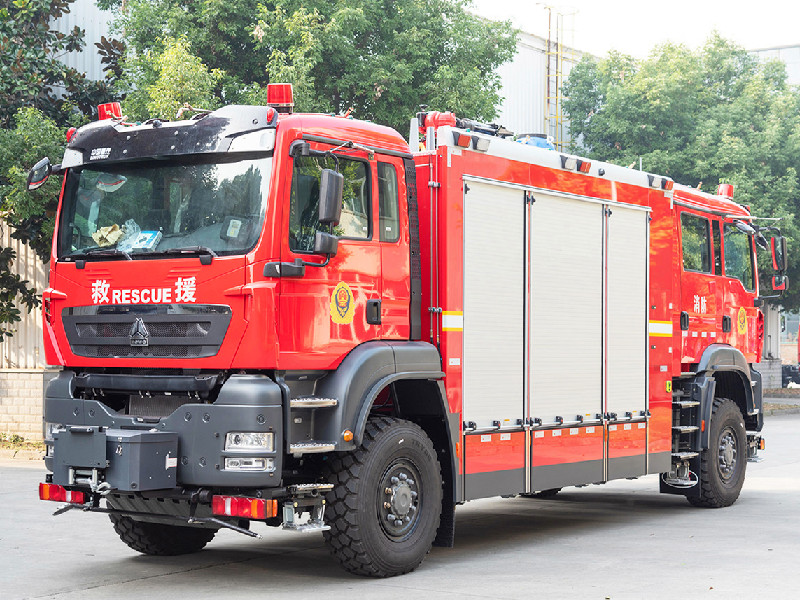

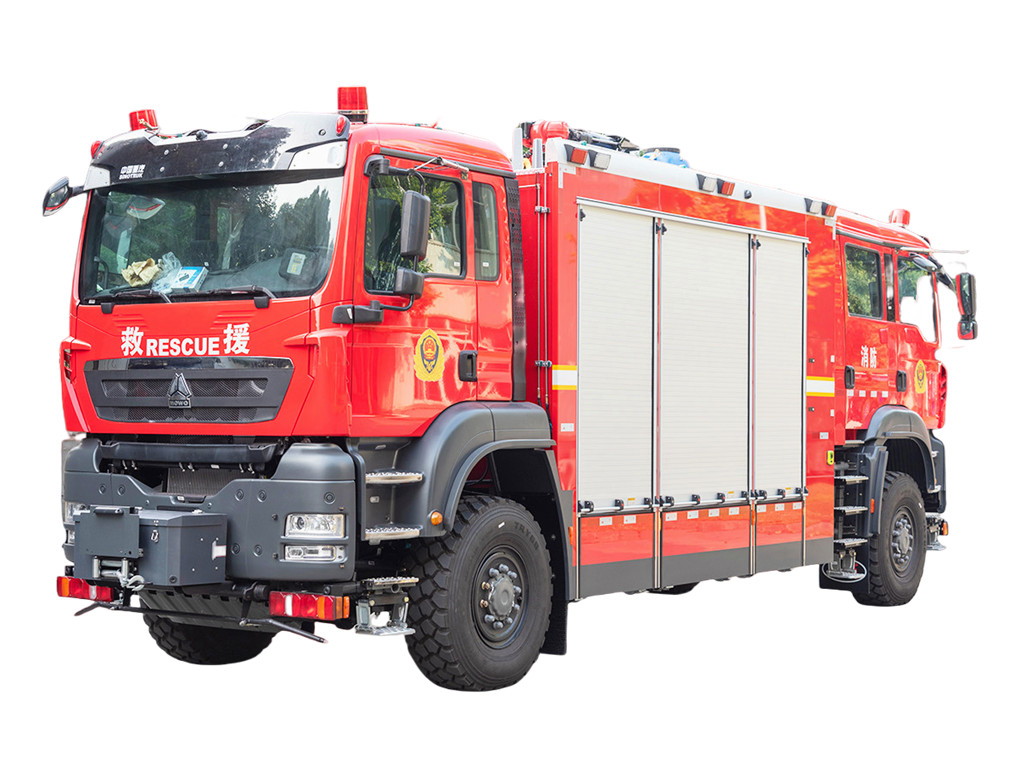

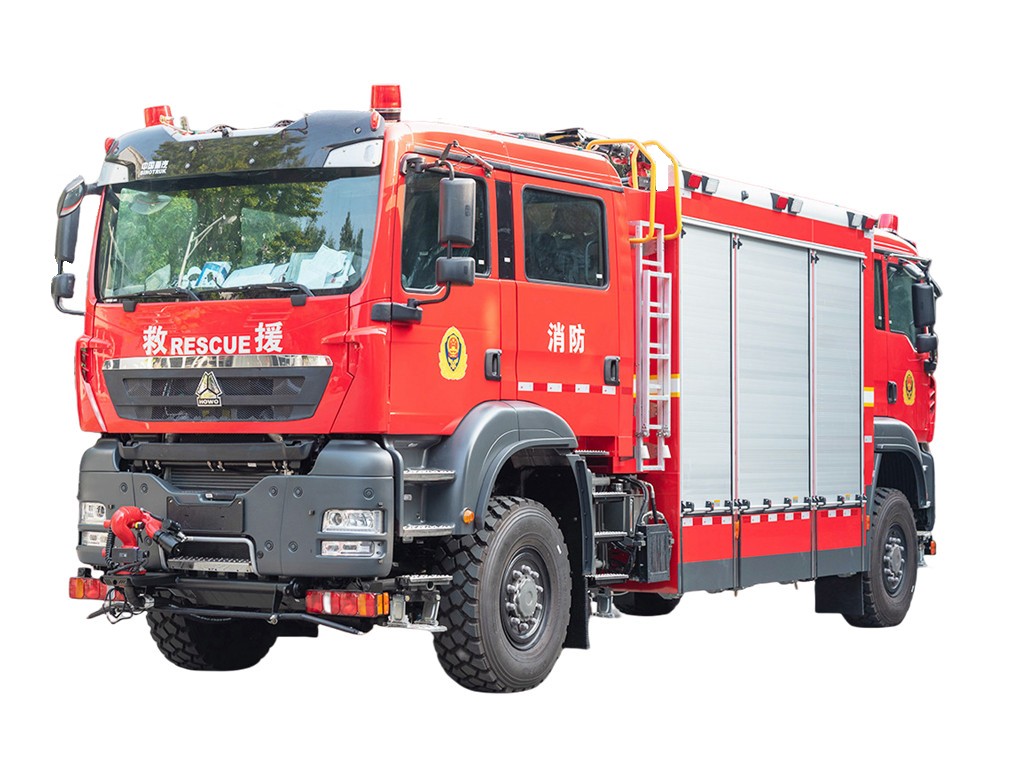

Howo 4x4 All-Terrain-Tunnelrettungs-Feuerwehrauto

Technical Specification for Howo 4x4 all terrain Tunnel Rescue Fire Truck

Truck

Make/Model Line: SINOTRUK 4X4 LHD
Emission standard: Euro 6
Horsepower: SINOTRUK MC07H.35-60 diesel engine with 350hp
Front /Rear loading: 7T+16T

Tire Size: 12.00R20, with 1 spare tire
Wheelbase: 4,600mm

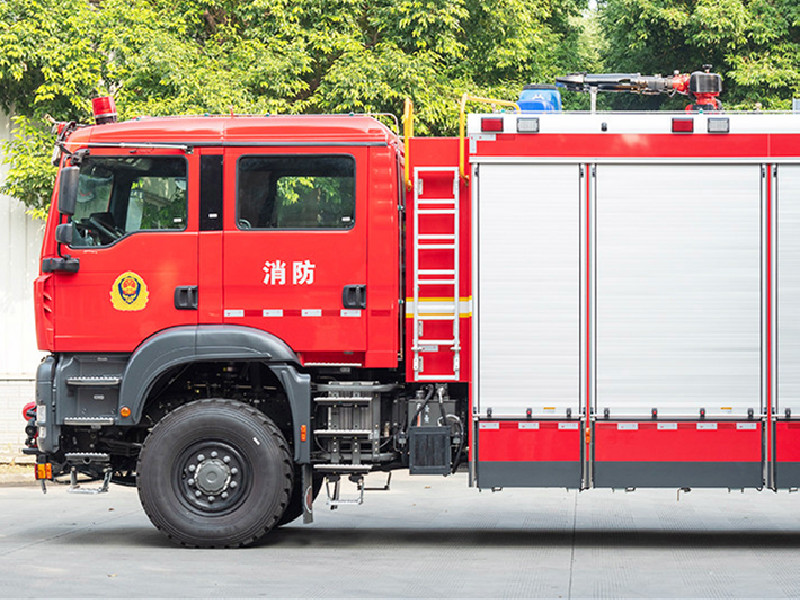

Cabin

Red color as customized
Mode Double cabin on two sides, one side with double row for 2+4 seats, ont side single row for 2 seats
Totally 8 person allowed, air conditioner, power assist, radio, MP3, etc.

Water tanker

Material: High-quality PP material tanker device, never rust
Capacity: 6,000 Liters

Form Quadratisch Zylindrisch
Material: PP
Dicke Schale: 5-8 mm

Feuerlöschpumpe

Marke/Modell
Herkunft
Standard
Nenndrehzahl
Ausgabe:
Axiale Leistung
Saugtiefe
Vorteile

CB10/60
China XIONGZHEN
GB-Norm
3.280 ± 50
Nennleistung: 3.600 l/min bei 10 bar
102 kW
7 m
Die Feuerlöschpumpe und ihre Komponenten sind sehr solide und äußerst zuverlässig.
Unempfindlich gegen Schmutz und Wasser. Unempfindlich gegen Frost, da Kreiselpumpe, kann schnell und vollständig entleert werden.

Dachbrandwächter:

Marke/Modell

PS60

Herkunft

China WESTER

Aufstellungsort

auf dem Dach des Feuerwehrautos

Horizontaler Bereich

0-360°

Vertikaler Drehwinkel:

(-)45°-70°

Druck/Durchflussrate

1,0 MPa/max. Durchflussrate: 3280 l/m

Reichweite

Wasser ≥70m

Löschanlage

Rohrsystem

a) Wassersauganschlüsse: Am Ende des Feuerwehrfahrzeugs sind zwei 6-Zoll-Wassersauganschlüsse mit manuell gesteuerten Ventilen installiert. An der entsprechenden Rohrleitungsposition wird eine spezielle gummielastische Anschlussvorrichtung angeboten.

b) Wasserauslassöffnungen: Auf beiden Seiten der Fahrzeugkarosserie befinden sich zwei 2,5-Zoll-Normaldruckauslässe und eine Tankwassereinspritzleitung von der Pumpe zum Tank, die mit einem 2,5-Zoll-Kugelhahn und einem Feuerlöschmonitor ausgestattet ist
c) Wassereinfüllöffnungen: Je eine Wassereinfüllöffnung mit einem manuellen Steuerventil ist auf der linken und rechten Seite des
Trinkhalle.

d) Restwasserablaufleitung: An der tiefsten und gut erreichbaren Stelle befindet sich ein Restwasserablasshahn, der bei Bedarf Restwasser schnell ableiten kann.

e) Kühlwasserleitung: Der Nebenabtrieb ist mit einer Zwangskühlwasserleitung ausgestattet, die an den Wassereinlass angeschlossen ist und
Auslassleitung der Pumpe, ausgestattet mit einem Ventil, das Restwasser durch einen Vakuumprozess ablassen kann.

Pumpenantriebssystem:

Zapfwellensystem (PTO):

Installationsmethode:

Sandwich-Typ

Kühlung:

Umlaufwasserkühlung

Antriebswelle:

Hochausgeglichene Präzisions-Antriebswelle mit spezieller Mittelstützverbindung.

Wasserauslässe, Anschlüsse und Saugeinlässe, nur als Referenz

Tankaufbau:

Dichtplatten befinden sich an der Vorder- und Rückseite, Wandplatten an beiden Seiten des Tanks und vertikale und
Horizontale Schwingungsschutzplatten sind mit trapezförmigem Stahl ausgestattet, der die Festigkeit erhöhen kann. Der Wassertank wird einem strengen Wasserlecktest und Festigkeitszuverlässigkeitstest unterzogen.
Hilfsrahmen:

Strukturmerkmale:

Tank und Hilfsrahmen sind durch einen elastischen Verbindungssitz mit Drehmomentreduzierung verbunden. Dies erhöht nicht nur die Flexibilität der Verbindung zwischen Rahmen und Tankkörper und verhindert Verformungen und Brüche der Oberkonstruktion, sondern erhöht auch die Stabilität des Oberwagen-Stauraums und verleiht dem Fahrgestell eine hervorragende Leistung. Gleichzeitig ermöglicht der standardisierte Hilfsrahmen die flexible Montage der Oberkonstruktion.

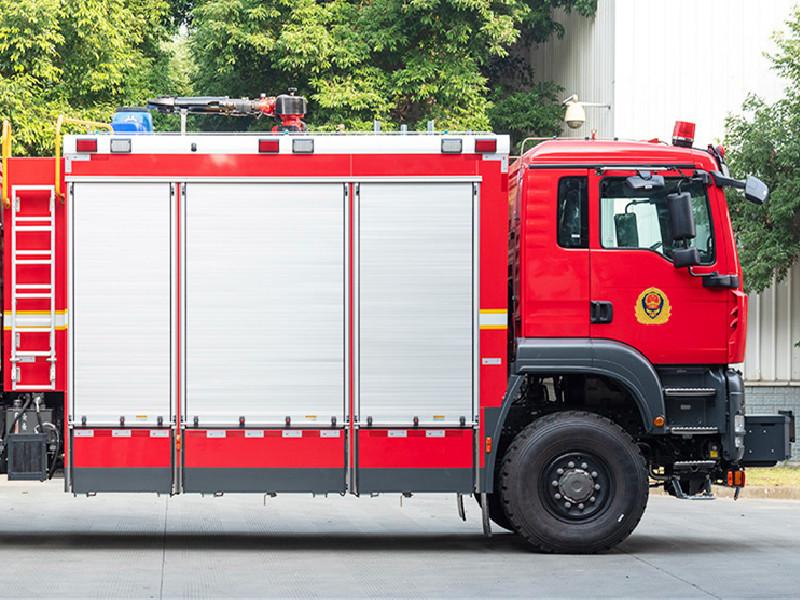

Gerätekasten und Pumpenraum:

Material: Der Gerätekasten, der Pumpenraum und der Innenrahmen bestehen aus hochfesten Aluminiumlegierungsprofilen und die Innenverkleidungsplatten bestehen aus Oxidaluminiumplatten.

Struktur: Das Gerüst besteht aus einer geschweißten Aluminiumlegierungskonstruktion, wobei sich die Gerätekästen vorne und der Pumpenraum hinten befinden. Die Außenhaut besteht aus Aluminiumlegierungsplatten, die mittels Klebetechnologie miteinander verbunden sind.
Innenverkleidungen und Grundplatten bestehen aus glatt gebürsteten Aluminiumlegierungen.

Aufbewahrungsfächer für Geräte mit geeigneten Befestigungsmöglichkeiten, mit Schiebeschubladen und festen Regalen zur sicheren und einfachen Aufbewahrung der Geräte.

Die Fächer bestehen aus festen Rollladentüren aus eloxiertem Leichtmetall.
Der Pumpenraum befindet sich im Heck des Fahrzeugs.

Der hintere Abschluss erfolgt durch ein Aluminium-Rolltor oder eine Stahlplatte. Rolltore:
Eloxierte Dachrollläden mit Leisten sowie Hebestangen.

Jeder Verschluss ist mit einer automatischen Beleuchtung ausgestattet, wenn der Verschluss geöffnet wird.

Schließfächer mit automatischer Innenbeleuchtung, nur als Referenz

Dachterrasse:

Die Dachterrasse dient zur Aufbewahrung von Saugschläuchen und einer Ausziehleiter und wird zur leichteren Bewegung mit einem Riffelblech aus Aluminium abgedeckt.

Am Heck des Feuerwehrfahrzeugs ist eine Dachzugangsleiter aus Leichtmetall angebracht.

Dachzugangsleiter hinten

Pedal auf zwei Seiten

Standort: Unter den Rolltoren

Material: Hochfestes Plattenprofil aus Aluminiumlegierung mit Anti-Rutsch-Funktion

Struktur Pedalplatten bestehen aus einer gezogenen Aluminiumlegierungsplatte. Die Festigkeit ist höher als bei der Skelettschweißkonstruktion. Pedalplatten können mehr als 150 kg tragen. Die Pedaloberfläche ist rutschfest
Design mit Federverriegelungsfunktion, um ein automatisches Drehen der Pedalplatte während des

Elektrische Anlage:

Die Alarmleuchte, die sich oben auf der Kabine befindet, ist eine lange Lichtleiste, die mit einem 100-W-Alarmsteuerungssystem ausgestattet ist. Drei Blinklichter sind auf beiden Seiten des Feuerwehrautos installiert. Zwei LED-Seitenleuchten sind
Auf beiden Seiten des LKW-Oberteils sind Warnleuchten angebracht. Am Unterteil des LKWs befinden sich Warnleuchten. Sicht- und Breitenleuchten befinden sich an Vorder- und Rückseite des LKWs. Ein 24-V-, 35-W-LED-Suchscheinwerfer ist hinten auf dem LKW-Dach montiert. Die Stromkreise sind unabhängig voneinander ausgelegt.

Feuerlöschzentrale:

Einbauort Im hinteren Pumpenfach
Struktur:

Je nach Fahrzeugkonfiguration können verschiedene Steuermodule ausgewählt werden, und alle Feuerwehr-
Komponenten werden elektrisch gesteuert, mit PLC intelligente Steuerung; Alle Tasten, Schalter und Anzeigen auf der
Bedienfeld sind in englischer Sprache gekennzeichnet. Rohrleitungslayout und Kurzanleitungen sind auf der
Hervorragende Position des Panels. Das Panel ist wasser- und staubdicht und hat eine Schutzklasse von bis zu IP56.

Elektropaket:

1)Beleuchtung: Das Beleuchtungssystem für den Innenraum der Kabine ist das Original-Chassis-Hersteller. Pumpe
Ablagefächer und Staufächer sind für den Nachtbetrieb beleuchtet und schalten sich automatisch ein, wenn der Rollladen
2)Warnleuchten:

Eine lange Lichtleiste auf dem Fahrerhausdach

In der Kabine wird eine komplette Lautsprecheranlage mit Steuerung installiert.
3) Steuerplatinen:

Die folgenden Bedienelemente/Leuchten befinden sich in der Kabine, in der Nähe des Fahrer- oder Beifahrersitzes.
Warnleuchte „Blinklicht“.

Malerei

Roter Anstrich: Kabine, Gerätekasten, Pumpenraum (außer Rollladen)
Die vordere Stoßstange wird weiß oder rot lackiert.

(Auch die Farbe des gesamten Feuerwehrfahrzeugs kann individuell angepasst werden.)

Alle Betriebsschalter verfügen über ein Typenschild und Warnhinweise.

Die Leistung der Feuerwehrfahrzeuge entspricht internationalen Standards.
Alle Instrumente und Bedienelemente sind in englischer Sprache gestempelt oder eingraviert

Die Halterungen oder Schubladen in der Gerätebox sind nach dem Prinzip der Ergonomie gestaltet, um
leichter an Ausrüstung zu kommen.

Dokumentation:

Wir stellen Ihnen eine vollständige und umfassende Dokumentation in englischer Sprache zur Verfügung:
Vollständiges Betriebs- und Wartungshandbuch für Feuerwehrfahrzeuge.
Fahrgestell-Betriebs- und Wartungshandbuch

Ersatzteilhandbücher für Feuerwehrfahrzeuge, Feuerlöschpumpen und alle angeschlossenen Geräte.
