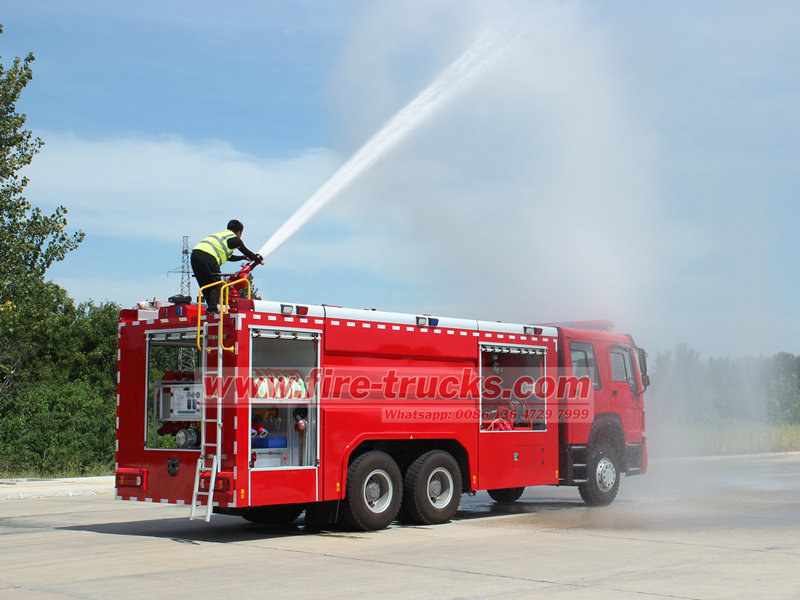

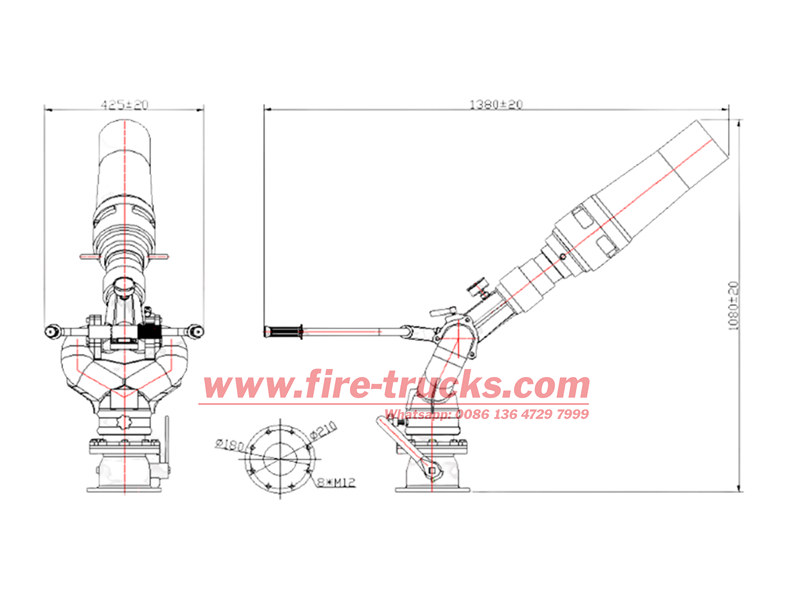

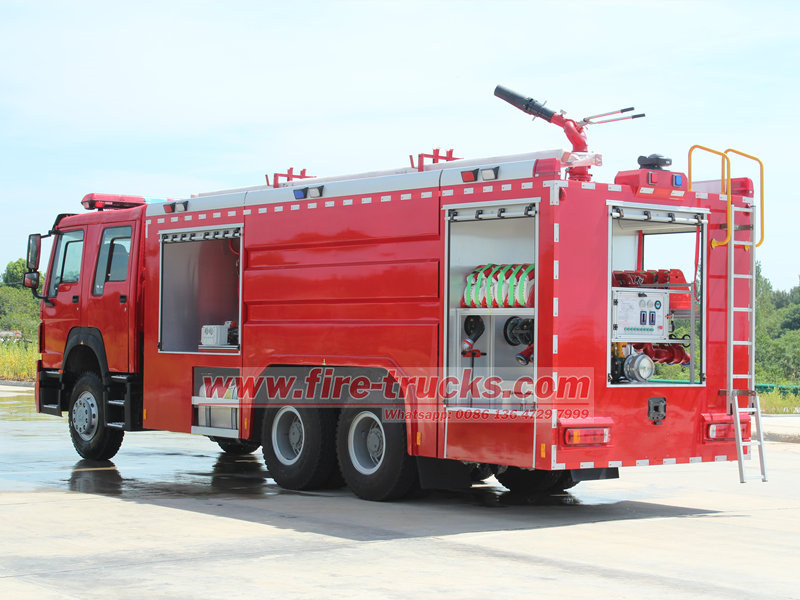

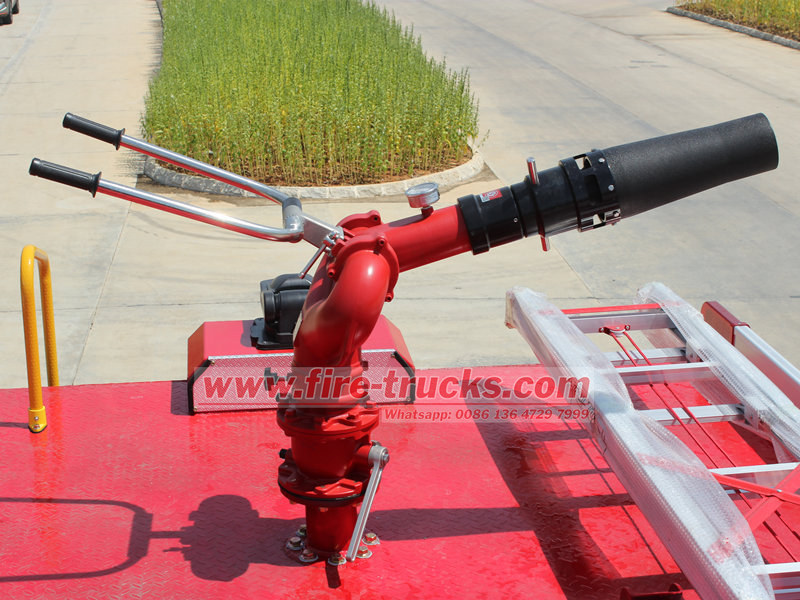

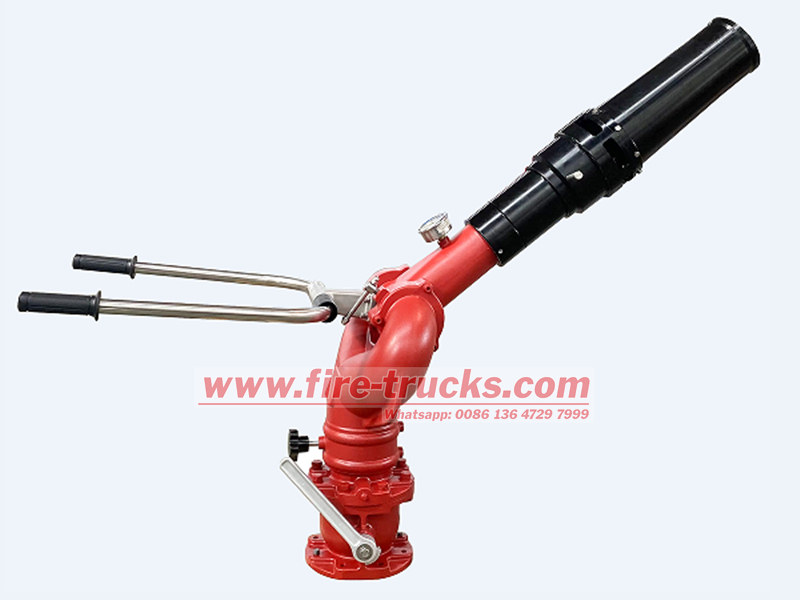

Der Feuerlöschmonitor ist eine wichtige Komponente der HOWO-Feuerwehrfahrzeuge und wirkt sich direkt auf die Effizienz der Brandbekämpfung und die Betriebssicherheit aus. Um einen stabilen Betrieb im Notfall zu gewährleisten, ist eine systematische und wissenschaftliche tägliche Wartung unerlässlich. Dieser Leitfaden beschreibt die wichtigsten Wartungspunkte für HOWO Feuerwehrauto Monitore helfen Benutzern, die Lebensdauer der Ausrüstung zu verlängern und eine optimale Wirksamkeit bei der Brandbekämpfung sicherzustellen. 1. Regelmäßige Reinigung: Schmutzablagerungen vorbeugen Feuerlöschmonitore auf HOWO-Tanklöschfahrzeugen sind häufig rauen Löschbedingungen ausgesetzt und daher anfällig für Staub-, Fett- und Kalkablagerungen, die die Düsen verstopfen oder die mechanische Bewegung behindern können. Wischen Sie die Außenseite des Monitors regelmäßig mit einem weichen Tuch und einem milden Reinigungsmittel ab. Vermeiden Sie starke Säuren oder Laugen, die Metall oder Dichtungen korrodieren können. Spülen Sie die inneren Passagen regelmäßig mit klarem Wasser unter niedrigem Druck, um Rückstände zu vermeiden. Stellen Sie nach der Reinigung sicher, dass alle Teile trocken sind, um Rost durch Feuchtigkeit zu vermeiden. 2. Schmierung wichtiger Komponenten: Sicherstellung eines reibungslosen Betriebs Die Drehmechanismen, Einstellventile und Gelenke des Monitors müssen flexibel bleiben, um optimale Sprühwinkel und Druckkontrolle zu gewährleisten. Verwenden Sie spezielle Schmiermittel (wie Silikonfett oder hochtemperaturbeständiges Öl) für bewegliche Teile, insbesondere für Schwenklager und Einstellgriffe. Die Schmierhäufigkeit hängt von der Nutzung ab – monatliche Kontrollen bei häufig genutzten Fahrzeugen und vierteljährliche Wartungen bei weniger aktiven Fahrzeugen. Vermeiden Sie Überschmierung, da überschüssiges Fett Staub anziehen und die Leistung beeinträchtigen kann. 3. Umfassende Inspektionen: Potenzielle Fehler frühzeitig erkennen Führen Sie vor und nach jedem Einsatz grundlegende Kontrollen am Monitor des HOWO-Tender-Feuerwehrautos durch, darunter: • Düse: Auf Verformungen oder Verstopfungen prüfen, um eine gleichmäßige Wasserverteilung zu gewährleisten. • Rohre und Ventile: Auf Lecks, Risse oder lose Verbindungen prüfen und alle Schrauben und Schnellkupplungen festziehen. • Dichtungen (O-Ringe, Dichtungsringe): Bei Verschleiß oder Alterung austauschen, um Druckverlust zu vermeiden. • Elektrische Komponenten (für ferngesteuerte Monitore): Testen Sie Steuerkreise und Motoren, um durch Feuchtigkeit verursachte Kurzschlüsse zu vermeiden. Durch regelmäßige Kontrollen werden unerwartete Ausfälle deutlich reduziert und der Monitor bleibt einsatzbereit. 4. Rost- und Korrosionsschutz: Verlängern Sie die Lebensdauer Ihrer Geräte Da Feuerlöschmonitore ständig Wasser und Löschmitteln ausgesetzt sind, sind Metallteile anfällig für Korrosion. Obwohl Feuerlöschmonitore üblicherweise aus Edelstahl oder verzinktem Material bestehen, sollten Sie die Korrosionsschut...
