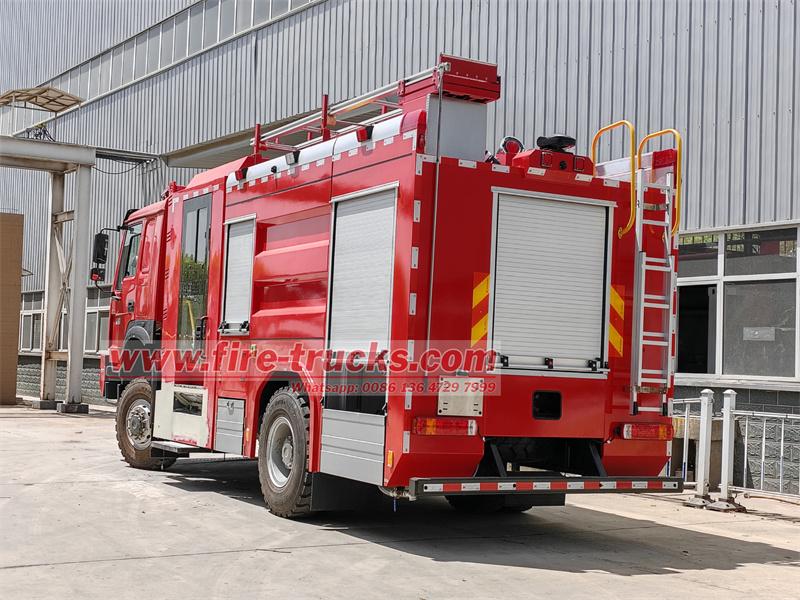

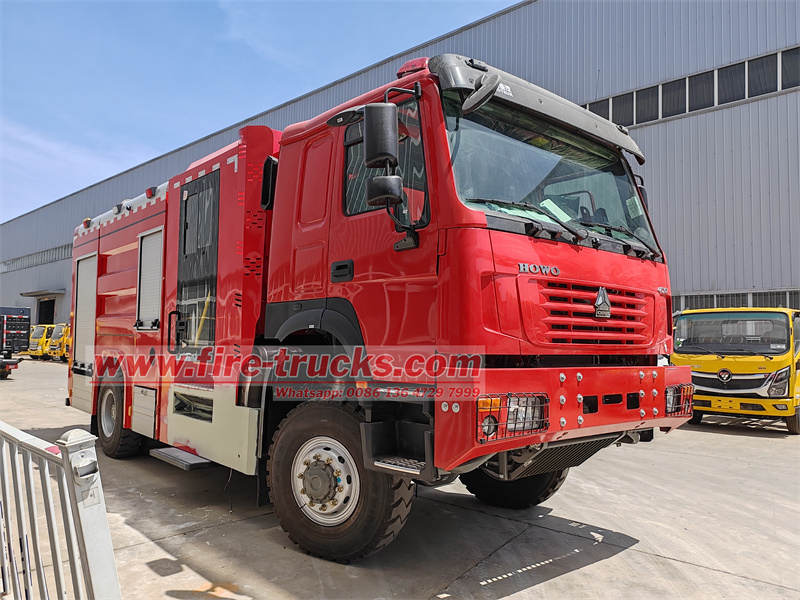

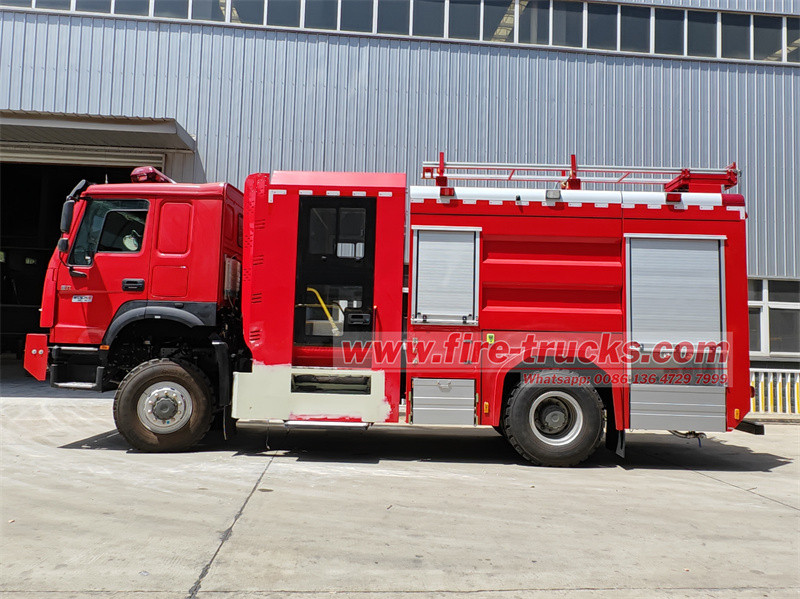

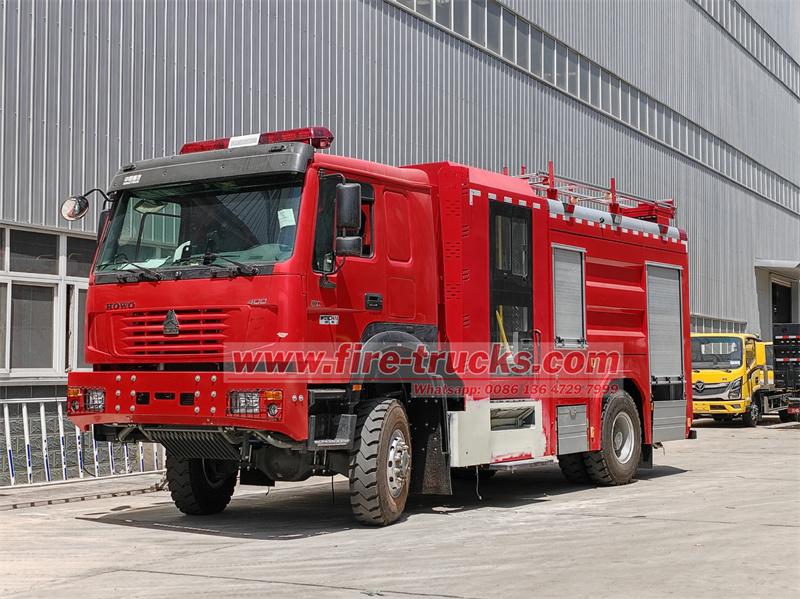

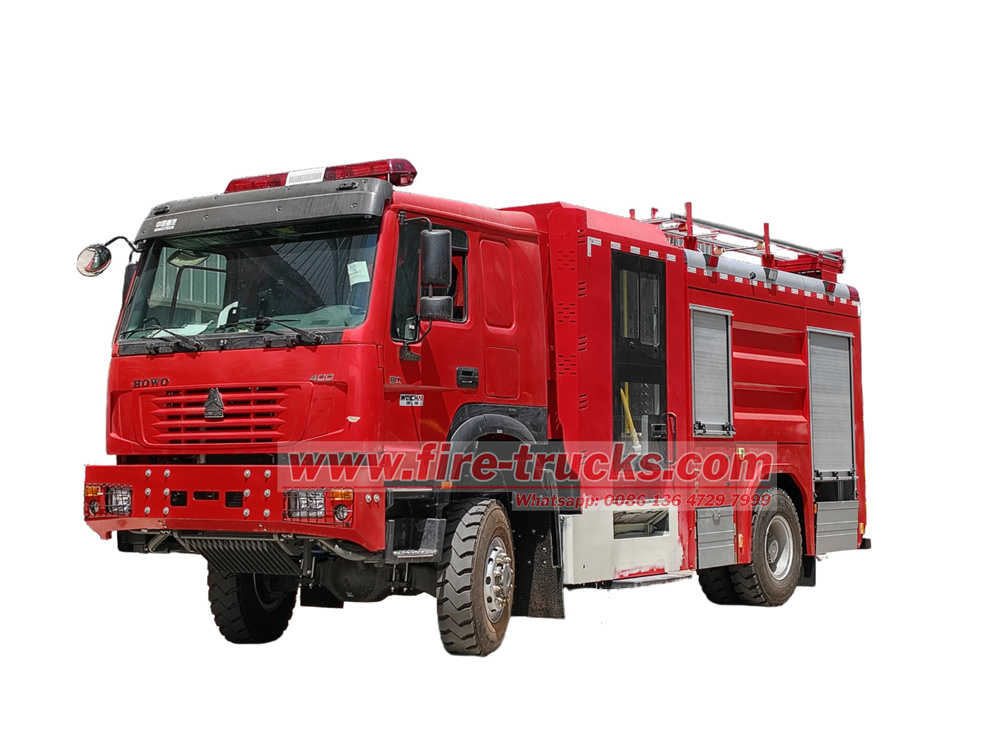

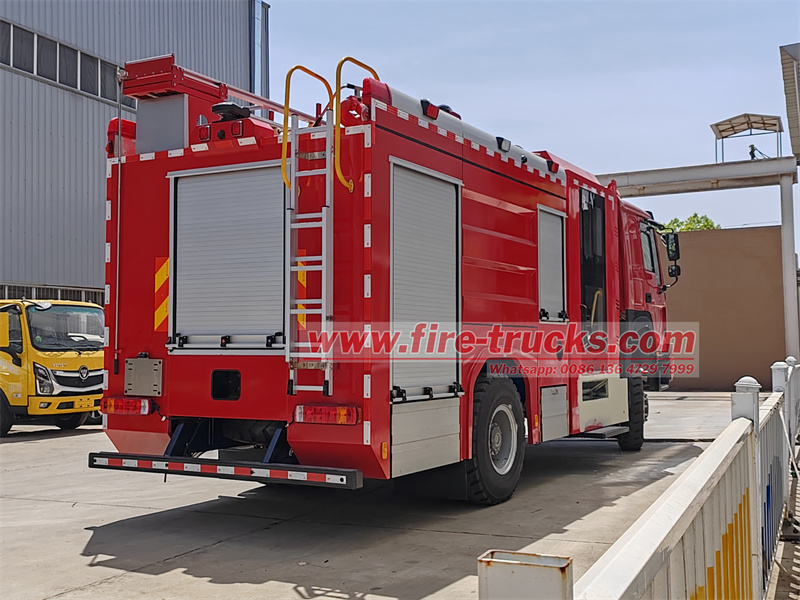

Das HOWO 4x4 6 Kubikmeter Schaum-Feuerwehrauto ist mit einem WP10H400E60 National VI 400 PS Dieselmotor, einem HW15710 Getriebe, einem 5 Kubikmeter Kohlenstoffstahl-Wassertank und einem 1 Kubikmeter Edelstahl-Schaumtank in der Fahrzeugmitte ausgestattet. Das Fahrzeug ist mit CB40 ausgestattet·10/7·50-XZ-Feuerlöschpumpe und PL8/48-Feuerlöschkanone, eine wichtige Waffe für die Brandbekämpfung und Rettung von Feuerwehren.
LKW-Modell:
PT5180GHZTankaufbau:
Water tank carbon steel,foam tank stainless steelArbeitsleistung:
5,000L water tank and 1000L foam tankRadstand:
4300mmAchsantrieb:
4X4,LHDMotorleistung:
400HPMotormodell:
WP10H400E60Feuerlöschpumpe:
CB40·10/7·50-XZ, 50L/sFeuerwehrmonitor:
PL8/48, 48L/sBemerkung:
Equipped with fire equippmentHOWO 4x4 Feuerwehr-DienstfahrzeugDas Fahrzeug basiert auf einem HOWO National VI Allrad-Chassis und bietet hervorragende Geländegängigkeit. Es verfügt über eine zweireihige Kabine mit Fahrgastraum, bietet Platz für 2+6 Feuerwehrleute und ist mit einer unabhängigen Klimaanlage ausgestattet. Der obere Teil umfasst einen 5 m langen³Wassertank aus Kohlenstoffstahl und ein 1 m³Edelstahl-Schaumtank, ausgestattet mit einem CB40·10/7·50-XZ Mittel- und Niederdruck-Feuerlöschpumpe (Förderleistung 50 l/s) und ein PL8/48 Schaumwasser-Mehrzweck-Feuerlöschmonitor (Reichweite 70 m). Der Pumpenraum verfügt über ein intelligentes Bedienfeld mit integriertem Druckmesser, Füllstandsanzeige und Bedienungsanleitung. Das Fahrzeug ist voll ausgestattet und umfasst Feuerwehrschläuche, Wasserwerfer, Schaumkanonen, Abbruchwerkzeuge und verschiedenes Zubehör für die Brandbekämpfung. Das Fahrzeug ist praxisorientiert, der Tankaufbau ist korrosionsbeständig und wichtige Systeme verfügen über Wartungsanzeigen, um einen langfristigen und zuverlässigen Betrieb zu gewährleisten. Es ist ein effizientes Gerät zur Bekämpfung von Bränden in Stadt und Land.
● Chinas beste Isuzu-Feuerwehrautofabrik
● Mehr als 30 Jahre Erfahrung als professioneller Hersteller.
● Gestalten Sie nach Ihren Anforderungen
● 24 Monate Garantiezeit
● OEM-kundenspezifischer Service, drucken Sie Ihr Firmenlogo
HOWO 4x4 Feuerwehr-Dienstfahrzeug | |||
Hauptspezifikation |
LKW-Marke |
POWERSTAR |
|
Gesamtmaße (L*B*H) |
8500*2540*3640 mm |
||
Kabine |
SINOTRUK HW76-Fahrerhaus, Mannschaftskabine, neuer Sitztyp, verstellbares Lenkrad, neues EURO-Heizungs- und Lüftungssystem, deutsche VDO-Instrumente, Sicherheitsgurte, Sonnenblende außen, Stereoradio/Kassettenrekorder, Klimaanlage |
||
GVW/Leergewicht |
18000/ 11600 kg |
||
Antriebsmodell |
4X4, Linkslenker |
||
Radstand |
4300 mm |
||
Reifengröße & -nummer |
295/80R22.5,6+1Rad |
||
Übertragung |
HW15710 Getriebe, manuell, 10 Vorwärtsgänge mit 2 Rückwärtsgängen |
||
Farbe |
Rot, Standard. |
||
Maximalgeschwindigkeit |
90 km/h |
||
Motor |
Motormodell |
WP10H400E60 |
|
Pferdestärken |
400 PS/ 294 kW |
||
Verschiebung |
9,5 l |
||
Maximales Drehmoment |
1900N.m |
||
Maximale Drehmomentdrehzahl |
1000-1400 U/min |
||
Emission |
EURO 6 |
||
SPEZIFIKATIONEN FÜR WASSERTANK UND SCHAUMTANK |
|||
Tank |
Kapazität |
5.000-Liter-Wassertank und 1.000-Liter-Schaumtank |
|
Material |
Wassertank Kohlenstoffstahl, Schaumtank Edelstahl |
||
Feuerlöschpumpe |
Modell |
CB40·10/7·50-XZ |
|
Druck |
1 MPa |
||
Maximaler Betriebsdruck |
4,25 MPa |
||
Fluss |
50 l/s |
||
Maximale Saughöhe |
7 m |
||
Nenndrehzahl |
3170±50 U/min |
||
Geschwindigkeitsverhältnis |
1:1,346 |
||
Feuermonitor |
Modell |
PL8/48 Wasser und Schaum mit doppeltem Verwendungszweck |
|
Fließen |
48 l/s |
||
Nennbetriebsdruck |
0,8 MPa |
||
Maximaler Betriebsdruck |
1,0 MPa |
||
Reichweite |
Wasser |
≥70 m |
|
Schaum |
≥60 |
||
Standardkonfiguration |

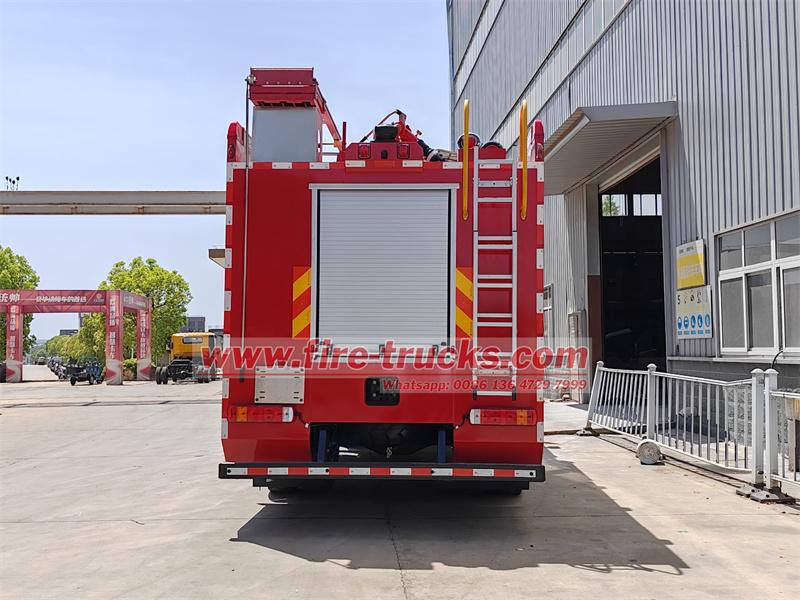

Ein Alarm-Rundumlicht auf dem Dach der Kabine installiert, haben Leiter, haben Einstiegsloch |
Grundlegende Fahrzeuginformationen
1. Chassis-Konfiguration

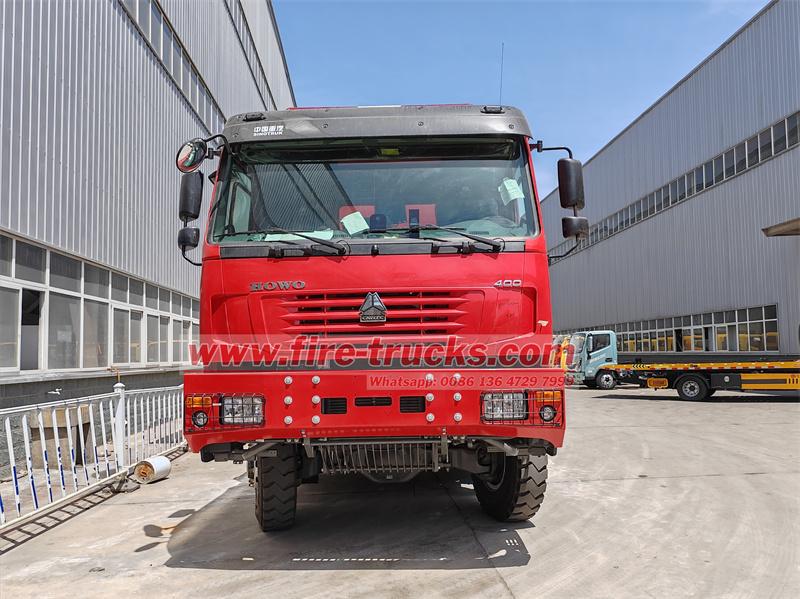

● Modell:China Heavy Duty Truck HOWO National VI Emissionsstandard Allradfahrgestell
● Laufwerkstyp:4×4 permanenter Allradantrieb, ausgestattet mit Verteilergetriebe und Differenzialsperre, geeignet für Schlamm, Sand, Schnee und andere komplexe Gelände
● Motor:Erfüllt die nationalen Emissionsstandards VI b, Leistung 400 PS, Drehmoment 1400 N·m, geeignet für große Höhen (≥4000 Meter) und niedrigen Temperaturen (-40℃) Umfeld
● Kabine:Doppelreihige Sitzstruktur mit einem hinten angebauten Fahrgastraum (Gesamtkapazität 8 Personen: 2 Personen in der Kabine + 6 Personen im Fahrgastraum), ausgestattet mit Klimaanlage zum Heizen und Kühlen, Überrollschutzrahmen sowie Schalldämmung und Geräuschreduzierung.

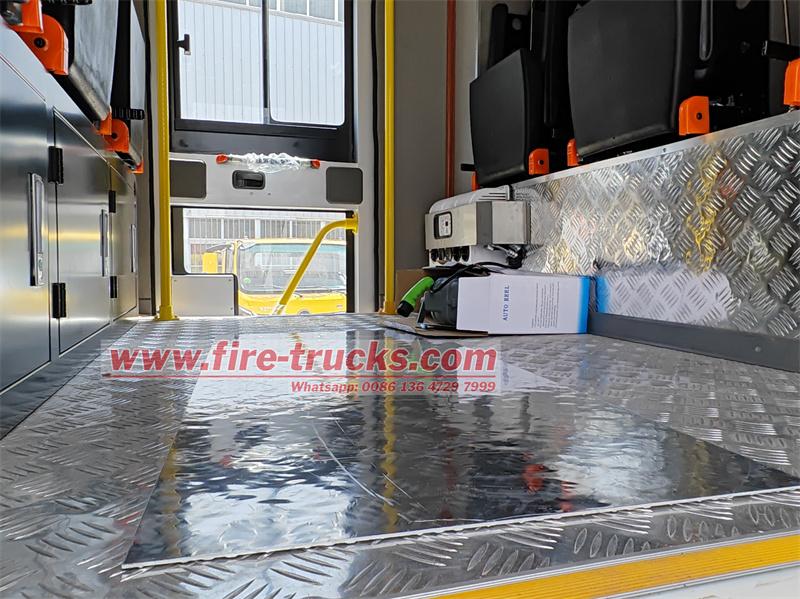

2. Gestaltung des Fahrgastraums
●Layout:2 Sitzreihen, 3 Sitze in jeder Reihe, die Sitze sind aus feuerhemmenden Materialien, mit Sicherheitsgurten und Dreipunktbefestigungsvorrichtungen ausgestattet.

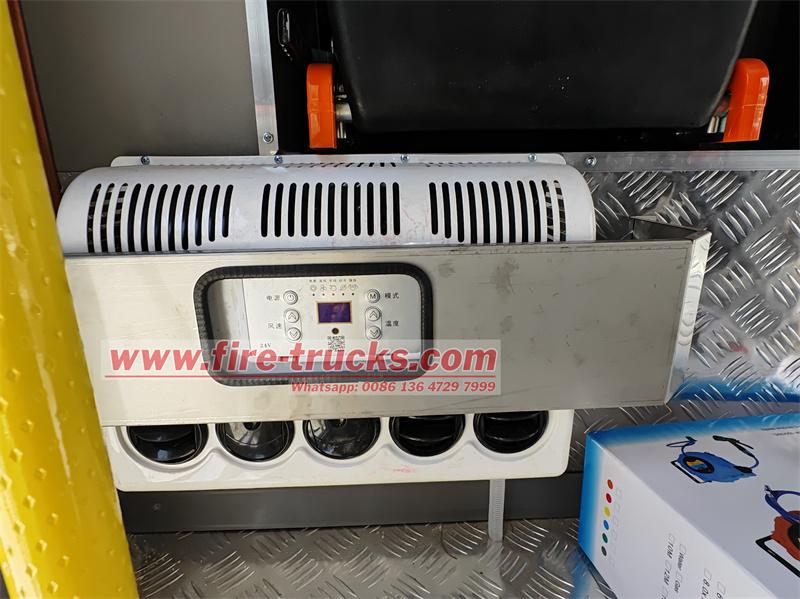

● Funktion:eingebaute Klimaanlage, Beleuchtung, Notausstiegsfenster.
Tanksystem
1. Wassertank
● Lautstärke:5 Kubikmeter
● Material:Q235B Kohlenstoffstahl, Innenwand-Korrosionsschutzbehandlung (Epoxidharz-Sprühen + kathodischer Schutz), Dicke≥5 mm
● Gestaltung:
▪ Wassereinfüllstutzen, Überlaufstutzen, Auslassventil und Inspektionsschacht sind oben angebracht
▪ Der untere Abwasserablass ist mit einem Schnellanschluss ausgestattet, der an die Entwässerungspumpe angeschlossen werden kann
▪ Der Flüssigkeitsstandsensor überwacht die Wassermenge in Echtzeit und die Daten werden auf den Bildschirm in der Kabine übertragen
2. Schaumtank
● Lautstärke:1 Kubikmeter
●Material:304 Edelstahl, starke Korrosionsbeständigkeit, Dicke≥4 mm
● Gestaltung:
▪ Der Tank ist mit einem Füllstandssensor und einer Schnittstelle für den Schaumzumischmischer ausgestattet
▪ Flüssigkeitseinfüllöffnung, Auslassventil und Druckausgleichsvorrichtung befinden sich oben

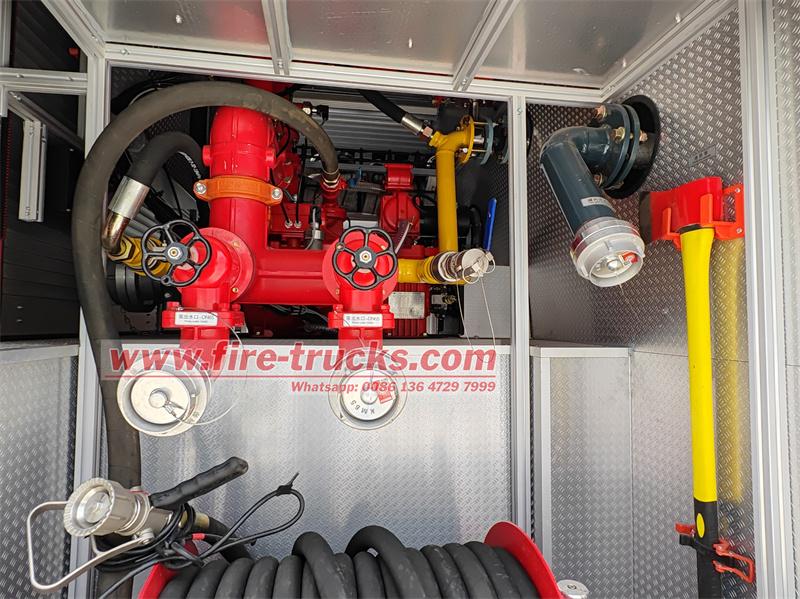

3. Rohrleitungssystem
●Material:304 Edelstahlrohr, Flanschanschluss, ausgestattet mit Frostschutz-Überdruckventil;
●Layout:Der Wassertank und der Schaumtank sind parallel geschaltet und über den Zumischmischer mit der Feuerlöschpumpe verbunden.
●Schnittstelle:Der Tank ist oben mit einer Inspektionsöffnung und unten mit einem Abwasserventil ausgestattet.

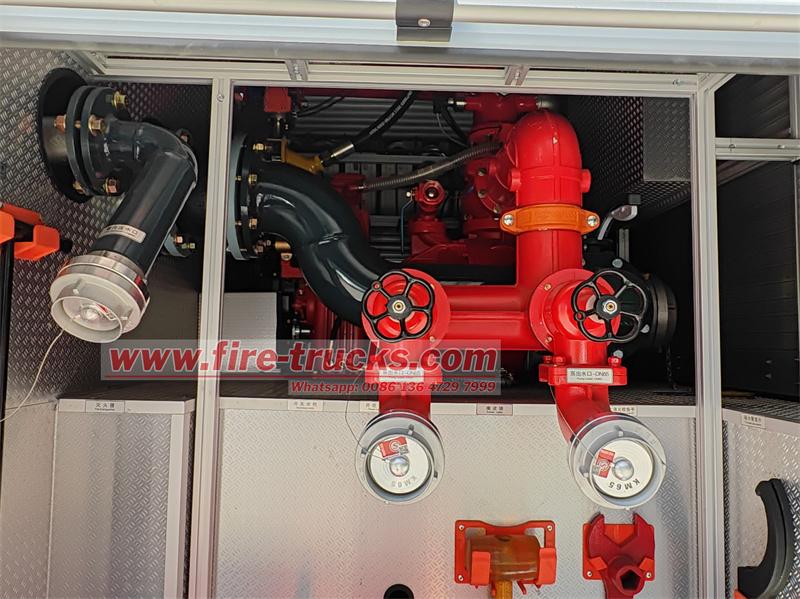

Feuerlöschpumpen- und Pistolensystem
1. Feuerlöschpumpe
● Modell:CB40·10/7.50-XZ Mittel- und Niederdruckpumpe
●Parameter:
▪ Durchflussrate: 50 l/s/1 MPa
▪ Druck: 1,15 MPa (Niederdruck)/4,25 MPa (Hochdruck)
▪ Wasserumleitungszeit: ≤35 Sekunden (7m Saugtiefe)

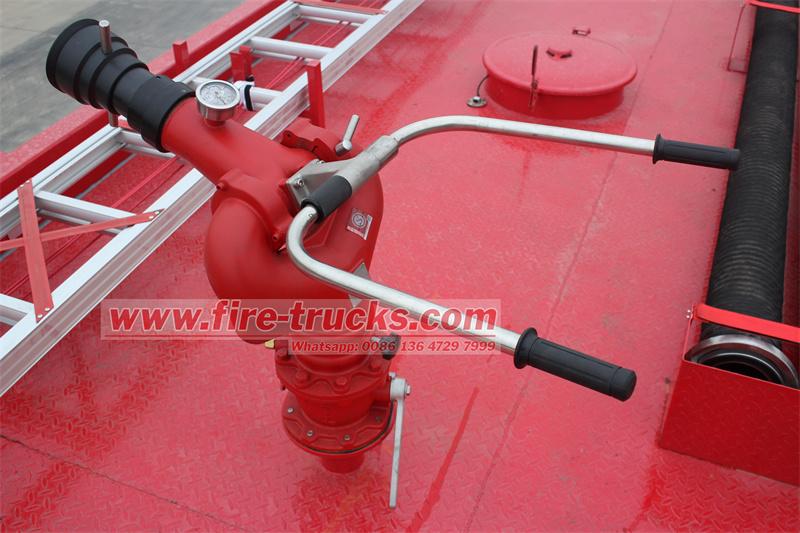

2. Feuerwaffe
●Modell:PL8/48 selbstschwingende Waffe
●Parameter:
▪ Durchflussrate: 48 l/s
▪ Reichweite: Wasser ≥ 70 m/Schaum ≥ 60 m
▪ Drehwinkel: 360°horizontale Drehung, -45~+70°Höhenrotation

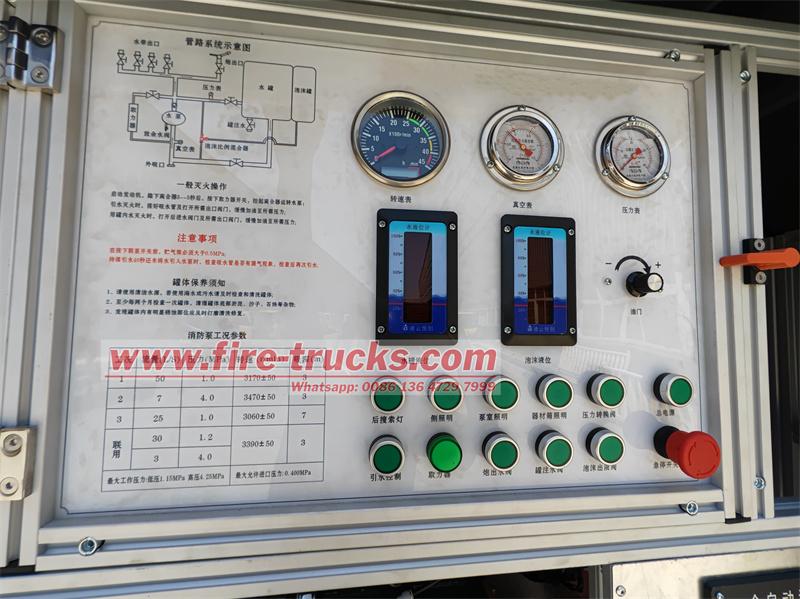

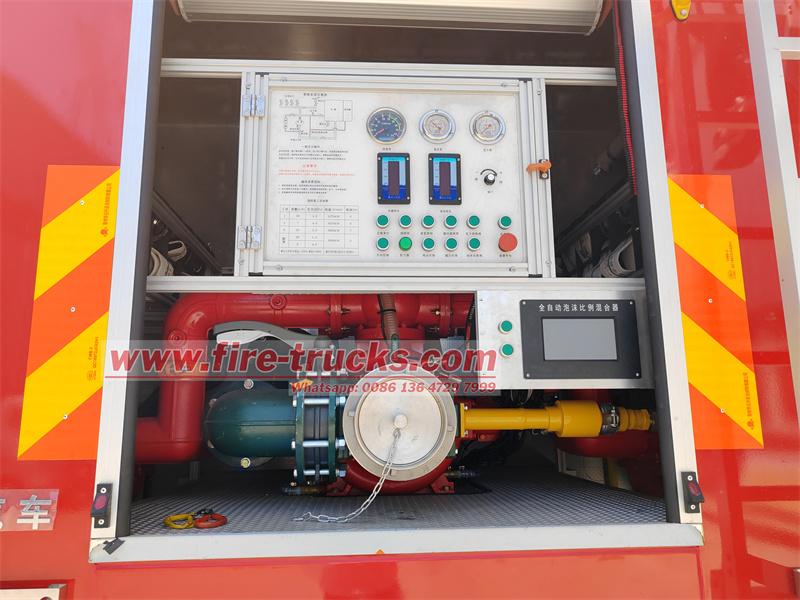

Bedienfeld des Pumpenraums
1. Inhalt anzeigen:
● Rohrleitungssystemdiagramm (Markierung Wasser-/Schaumleitung, Ventilposition)
● Feuerlöschvorgang
● Vorsichtsmaßnahmen (z. B. muss der Luftspeicherzylinder vor dem Drücken des Pumpenanschlussschalters einen Druck von mehr als 0,5 MPa aufweisen)
● Anweisungen zur Tankwartung (regelmäßige Korrosionsschutzprüfung, Kalibrierung des Flüssigkeitsstandssensors)
● Betriebsparameter der Feuerlöschpumpe (Durchfluss, Druck, Geschwindigkeit)
2. Instrumente und Knöpfe:
● Drehzahlmesser, Vakuummeter, Druckmesser (Echtzeitanzeige des Pumpenbetriebszustands)
● Flüssigkeitsstandsanzeige für Wassertank/Schaumtank (elektronischer Sensor + mechanischer Zeiger, doppelte Sicherung)
● Pumpen-Start-/Stopp-Taste, Steuerung des Tankwasserfüll- und -auslassventils, Schaumauslassventil und andere Knöpfe

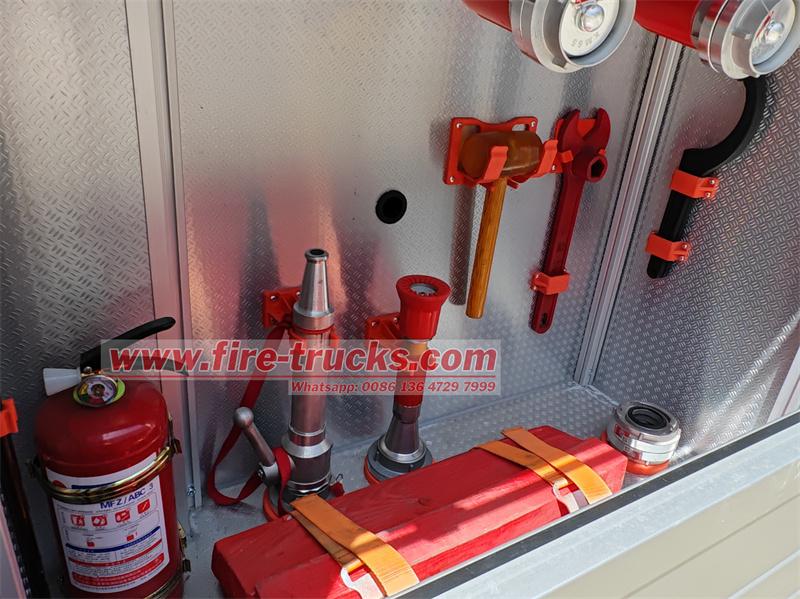

Liste der Feuerwehrausrüstung
Standardausrüstung:
•Feuerlöscher: 2 4kg Trockenpulver-Feuerlöscher (Typ ABC),
•Feuerwehrschlauch: 1 Gleichstrom-Wasserpistole, 1 Blumen-Wasserpistole;
•Schaumpistole: je 1 Mittel-/Schwachschaumpistole, mit Schnellschnittstelle;

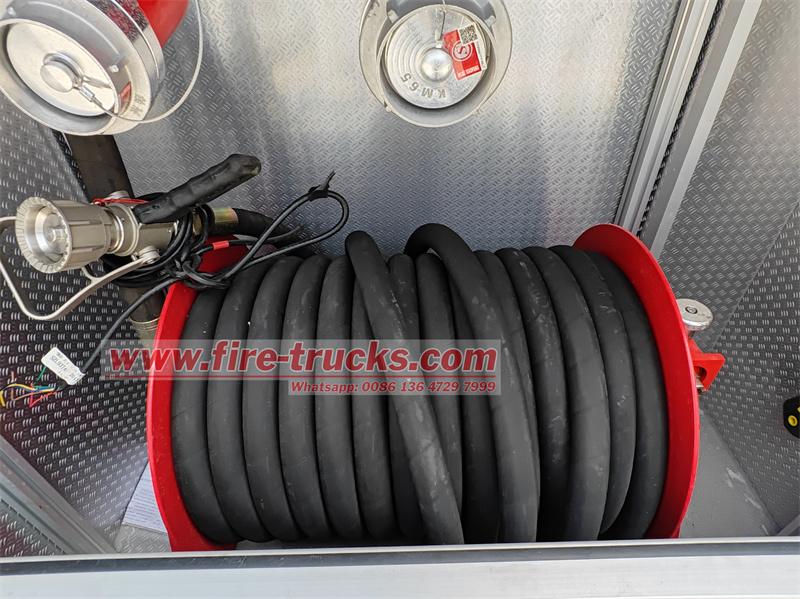

•Feuerwehrschlauchhaspel: 20m Hochdruckschlauchhaspel (mit selbstsicherndem Gelenk).
Spezialwerkzeuge:
•Feuerbrückenschutz: 1 Satz, klappbar;
•Unterschiedliche Durchmesser-Umwandlungsschnittstelle: Je 1 Satz für DN65/DN80;

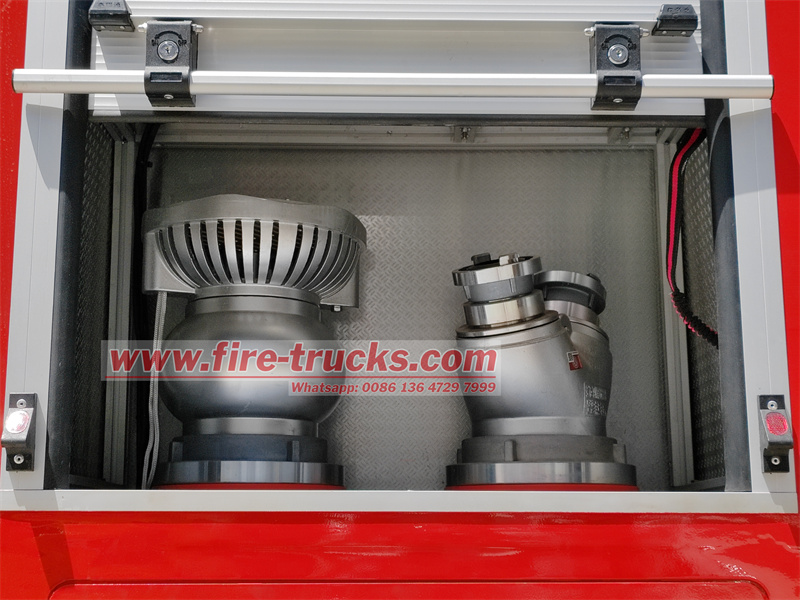

•Wasserfilter: automatischer Druckentlastungswasserfilter mit 100-Mesh-Filter;

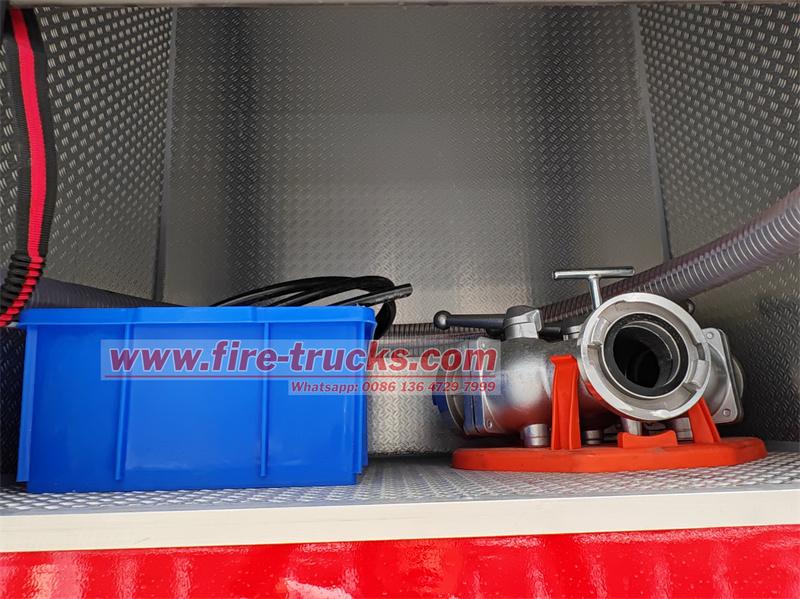

•Wasserteiler: dreigeteilter Wasserteiler.
•Wassersammler: 1 Stk.
Ersatzausrüstung:
•Feuerhammer: Feuerhammer mit flachem Kopf;
•Schraubenschlüssel: je 1 Satz für Feuerschlüssel, Erdschlüssel, Untergrundschlüssel;
•Feuerscheren: 2 Stk.
